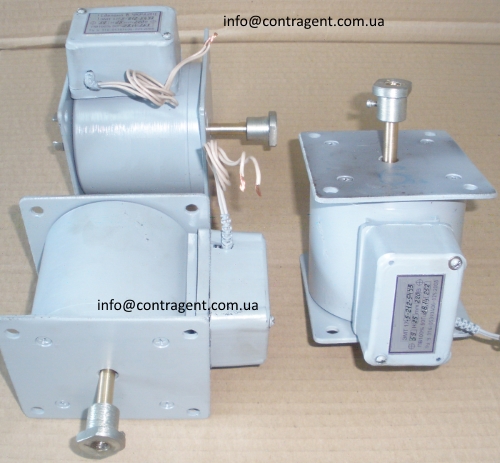

Электромагнит ЭМТ 17-3, ЭМТ 17-4, ЭМТ 17-5, ЭМТ 17-6, ЭМТ 17-7
Серия электромагнитов ЭМТ-17 является аналогичной электромагнитам МИС, ЭМ-33.
Электромагниты ЭМТ 17-3, ЭМТ 17-4, ЭМТ 17-5, ЭМТ 17-6, ЭМТ 17-7 – общемашиностроительные электромагниты, которые используются для автоматического и дистанционного управления приводами различных исполнительных механизмов.
Электромагниты изготавливаются на Vном.: 110, 127, 220, 230, 380, 400, 440, 500В, частоты 50Гц.
Приемлемые условия эксплуатации электромагнитов ЕМТ-17 – t от -10 до +60°С.
| Типоисполнения элктромагнитов ЭМТ | Ход якоря, мм | Усилие,Н/кг | Номинальная потребляемая мощность, Вт | Частота вкл./час | m, кг | ||
| Режим удержания | Форсиро-ванный | ПВ40% | ПВ100% | ||||
| 17-3 | 20 | 30/3 | 35 | 330 | 200 | 50 | 3,2 |
| 17-4 | 25 | 42/4,2 | 45 | 360 | 2,8 | ||
| 17-5 | 25 | 60/6,0 | 45 | 430 | 3,7 | ||
| 17-6 | 30 | 85/8,5 | 55 | 570 | 4,0 | ||
| 17-7 | 25 | 60/6 | 40 | 430 | 5,8 | ||
Габариты и присоединительные размеры электромагнитов ЭМТ-17:
| Тип магнита | Ед. измерения: милиметр | |||||||
| h | H | b | B | A | c | k | d | |
| ЭМТ 17-3 | 68,6 | 82,6 | 76 | 113,5 | 76 | 61 | 54 | 6,6 |
| ЭМТ 17-4 | 85,5 | 103 | 90 | 123 | 90 | 69 | 70 | 6,6 |
| ЭМТ 17-5 | 85,5 | 103 | 104 | 136 | 90 | 85 | 70 | 7 |
| ЭМТ 17-6 | 109 | 134 | 100 | 134 | 78 | 84 | 62 | 9 |
| ЭМТ 17-7 | 86 | 103,5 | 104 | 137 | 90 | 85 | 70 | 7 |
Условное обозначения:
| 3, 4, 5, 6, 7 | Габарит электромагнита: размер магнитопровода |
| 2, 3 | Род тока: 2- однофазный переменный, 3- трехфазный переменный |
| 1 | Траектория движения якоря: 1-прямоходовой |
| 1,2 | Способ воздействия на исполнительный механизм: 1- одностороннего действия, тянущие 2- одностороннего действия, тянущие и толкающие |
| 54 | Степень защиты от влаги и пыли IP |
Год выхода из производства промышленных Электромагнитов ЭМТ 17 – текущий. Паспорт на электромагниты ЭМТ 17-3, ЭМТ 17-4, ЭМТ 17-5, ЭМТ 17-6, ЭМТ 17-7 высылаем по запросу.
При поиске необходимого Вам электромагнитного аппарата могут использоваться другие названия: Электромагнит ЭМТ 17-3, ЭМТ 17-4 цена, ЭМТ 17-5 купить, ЭМТ 17-6 магнит, ЭМТ 17-7 катушка, Электромагнит ЭМТ 17 3 Харьков, ЭМТ 17 4 ИАС, ЭМТ 17 5 грн, ЭМТ 17 6 в Украине, ЭМТ 17 7 стоимость, эмт-17-7-311-54 У3, электромагнит емт-17-3-211-54.
