Муфта сливная резьбовая (комплект) МС-1, Ду80. МС-1-50, МС-1-80, МС 1 100

Материал исполнения муфт сливных МС 1 – алюминий. Муфта сливная МС-1 заменяет аналогичные соединительные устройства: Муфта сливная МС-2Н, МС- 2Н УХЛ1, мс-1-75, МС 80 У, Муфта сливная МСМ, Наконечники НШ-75.

Год выхода из производства муфт сливных МС-1, Ду80 – текущий.

1.    Техническая характеристика.

1.1.  Муфта сливная МС-1 состоит из:

-патрубка монтируемого на сливном рукаве;

-патрубка смонтированного на ёмкости, куда сливают нефтепродукт.

2.2   Патрубок рассчитан на присоединение рукава диаметром  76 мм и 105 мм.

2.3   Материал муфты МС-1 – алюминиевый сплав.

2.   Комплектность поставки.

В комплект поставки входят:

а) Муфта сливная МС-1 – 1 шт.

б) Технический паспорт – 1 шт.

3.    Устройство и принцип работы.

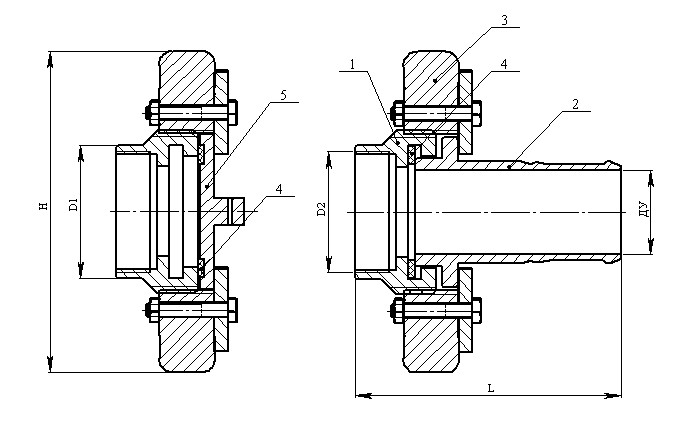

4.1.  Муфта сливная МС-1 состоит из полумуфты 1; наконечника 2; гайки 3, уплотнительного кольца 4 и крышки 5.(см. рис.1)

4.2.  Полумуфта 1 устанавливается на приёмный патрубок фильтра сливного ФС (присоединительный размер – трубная резьба 3″), а наконечник с гайкой на рукав автоцистерны.

4.3.  При сливе нефтепродукта из автоцистерны в ёмкости АЗС, с полумуфты 1 снимается крышка 5 и присоединятся наконечник 2 при помощи гайки 3.

5.   Подготовка к работе.

 Перед установкой муфты сливной МС-1 необходимо:

–     проверить наличие резиновых уплотнений;

–     проверить плотность прилегания полумуфты к корпусу муфты сливной.

6.   Техническое обслуживание.

7.1   При эксплуатации производить осмотр деталей муфты в следующие сроки:

а) весенне-летний период – не менее одного раза в месяц;

б) при температуре ниже ноля – не менее двух раз в месяц.

7.2.  При профилактических осмотрах детали необходимо промыть бензином, растворителем и продуть сжатым воздухом для снятия смолянистых отложений и пыли.

Рис. 1

Свидетельство о приёмке: имеется.
