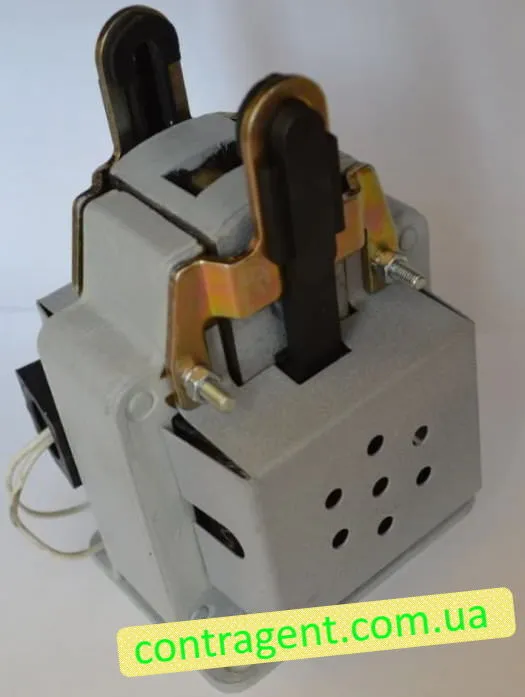

Электромагнит ЭМ44-37, катушки ЕМ44-37

Электромагниты ЭМ 44-37 изготавливаются согласно ТУ У 27.9 и относятся к низковольтной аппаратуре предназначенной для дистанционного управления исполнительными механизмами различного промышленного и бытового назначения.    Электромагниты ЭМ 44-37 рассчитаны для включения в сети переменного тока частотой 50 и 60 Гц напряжением до 500 В.

Область применения электромагнитов ЭМ44-37:

• литейное,
• грузоподъемное (на тормозах кран-балок),
• медицинское оборудование,
• перерабатывающее оборудование;
• автоматизированные комплексы;
• хлопкопрядильное,
• хлебопекарная отрасль,

Обозначение магнитов ЭМ44-37

ЭМ44-37–1 Х1 Х2 1-Х3-Х4:
ЭМ – электромагнит;
44 – условное назначение номера серии электромагнита;
37 – габарит электромагнита;
1-род тока -переменный;
Х1 – способ воздействия электромагнита ЭМ на исполнительный механизм: “1” – тянущий; “3” – толкающий и тянущий;
Х2-режим работы (величина относительной протяженности включения) “2” – ПВ=100%; “4” – ПВ=40%; “6” – ПВ=15%;
1 – Условное обозначение конструктивного исполнения выводов обмотки-с гибкими выводами;
Х3- Двузначное число. Условное обозначение степени защиты согласно ГОСТ 14254-IP20
Х4- Литера и цифра.Условное обозначение вида климатического исполнения и категории размещения согасно ГОСТ 15150: У3, Т3.

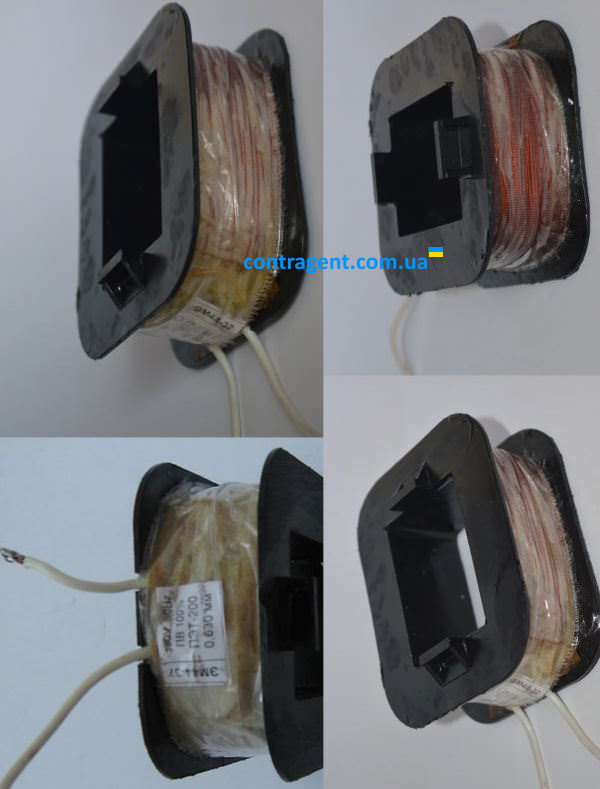

Электромагнит ЭМ44-37-1121 тянущего исполнения относительной продолжительности включения   ПВ 100 % состоит из двух пластмассовых каркасных катушек, намотанных медной проволокой, ярма и якоря. Электромагнит ЭМ44-37 рассчитан для включения в сеть на номинальное рабочее напряжение переменного тока 110В, 220В, 380В частоты 50 и 60 Гц.

Электромагнит типа ЭМ 44-37 представляют собой модернизацию ранее выпускаемых электромагнитов серии МИС.

Все поставляемые исполнения магнитов:
