Агрегат насосный АНШМ-37,5/2,5 для нефтепродуктов (АНШМ 1,6/16, АНШМ-30/6, АНШМ-19,5/4, АНШМ-6,3/25, АНШМ-4,0/25, АНШМ-2,5/6)
Насосные агрегаты типа АНШМ (АНШМ 1,6/16, АНШМ 30/6, АНШМ 19,5/4, АНШМ 6,3/25, АНШМ 4,0/25, АНШМ-2,5/6) для перекачивания нефтепродуктов (масло, нефть, мазут, дизельное топливо, битум)

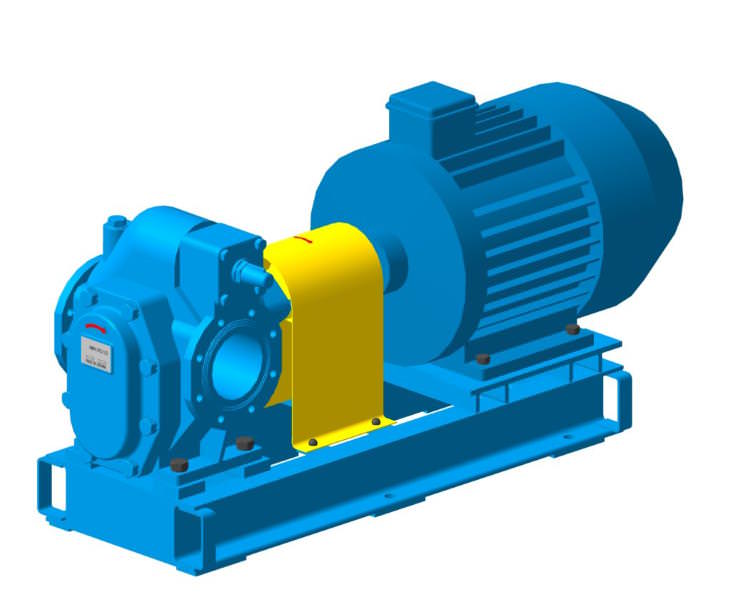

ООО “Фирма Контрагент” успешно реализует и Насосные агрегаты типа АНШМ которые включают в себя Насос шестеренный НШМ + плита + двигатель.

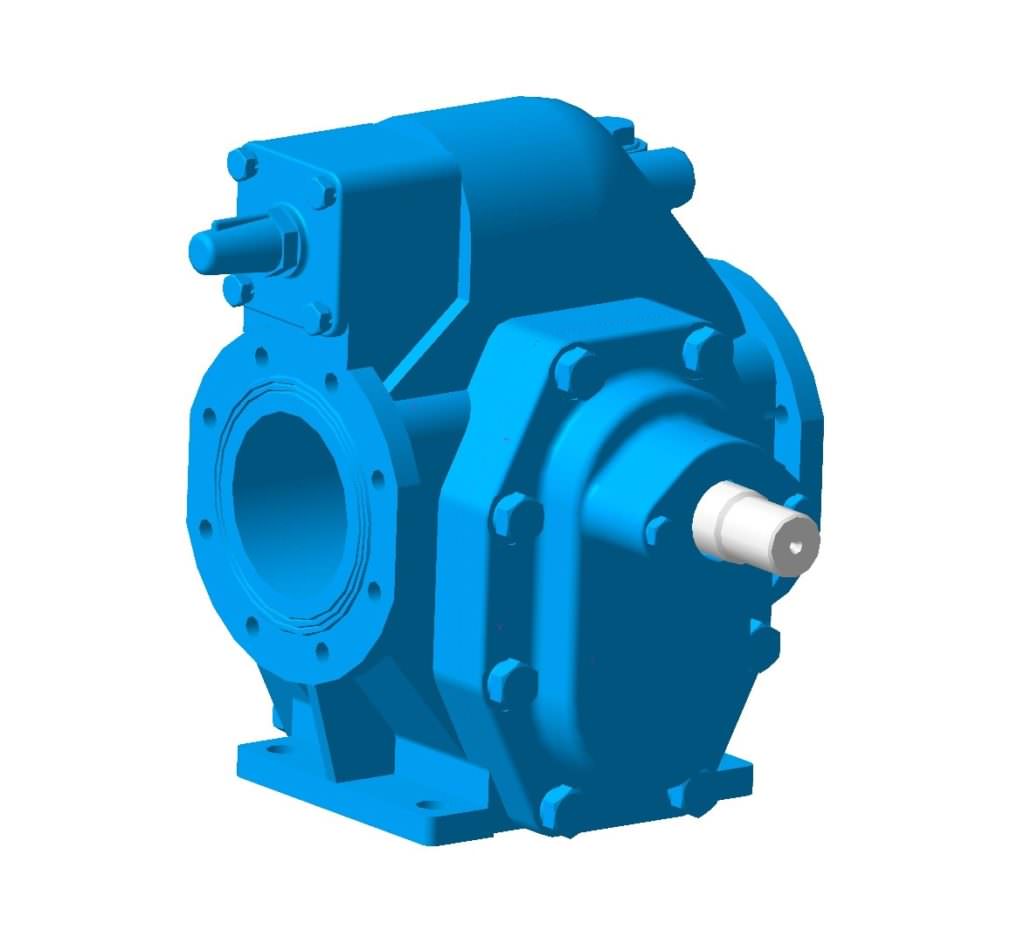

Принцип работы Насосов шестеренных масляных НШМ:
Согласно принципу действия НШМ шестеренный насос – объемного типа. При вращении ведущего и ведомого роторов на стороне входа насоса создается разрежение, в результате чего нефтепродукт под давлением атмосферы заполняет впадины между зубьями насоса НШМ и в них перемещается со стороны входа на сторону выхода. На выходе при зацеплении зубьев происходит выдавливание жидкости (мазута) в систему.
Насосы НШМ (аналог насосов Ш80, Ш40) предназначены для перекачивания нефтепродуктов (масло, нефть, мазут, дизельное топливо, битум), а также других жидкостей, обладающих смазывающей способностью, а также для подачи мазута в котельных установках, без механических примесей с кинематической вязкостью 75 мм/с (сСт) … 1800 мм2 /с (сСт) (10°ВУ … 250°ВУ). Температура рабочей жидкости от 10°С до 220°С.
Насосні агрегати типу АНШМ призначені для перекачування нафтопродуктів (масло, нафта, мазут, дизельне паливо, бітум) та інших рідин, що володіють змащувальною здатністю, а також для подачі мазуту у котельних установках з кінематичною в’язкістю 75 мм2/с (ССт) … 1800 мм2/с (сСт) (10 °ВУ … 250 °ВУ). Температура робочої рідини від 10 °С до 220 °С.
| Найменування параметрів |
АНШМ-37.5/2.5 |
АНШМ-30/6 |
АНШМ-22/2.5 |
АНШМ-19.5/4 |
АНШМ-6.3/25 |
АНШМ-4.0/25 |
АНШМ-2.5/6 |
АНШМ-1.6/16 |
|---|---|---|---|---|---|---|---|---|
| Подача, м3/год (л/с), не менше | 37,5 (10,4) | 30,0 (8,3) | 22,0 (6) | 19,5 (5,4) | 6,3 (1,75) | 4,0 (1,1) | 2,5 (0,6) | 1,6 (0,4) |
| Тиск на виході з насосу, Мпа (кгс/см2), не більше | 0,25 (2,5) | 0,6 (6) | 0,25 (2,5) | 0,4 (4) | 2,5 (25) | 2,5 (25) | 0,6 (6) | 1,6 (16) |
| Допустима вакууметрична висота всмоктування, м | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| Частота обертання, с-1 (об/хв) | 16,3 (980) | 16,3 (980) | 12,1 (730) | 16,3 (980) | 24 (1450) | 24 (1450) | 16,3 (980) | 24 (1450) |
| Потужність насосу, кВт, не більше | 6,7 | 10 | 6 | 5 | 5,4 | 3,6 | 0,8 | 1,2 |
| Потужність електродвигуна, кВт, не більше | 11 | 15 | 11 | 5,5 | 7,5 | 5,5 | 2,2 | 1,5 |
| ККД насосу в агрегаті, %, не меньше | 49 | 60 | 35 | 50 | 81 | 81,5 | 56 | 60 |
| Вага насосу, кг, не більше | 93 | 93 | 93 | 54 | 17 | 16 | 16 | 15 |
| Вага агрегату, кг, не більше | 264 | 291 | 310 | 166,5 | 98 | 80,5 | 68,7 | 45,2 |
Габаритні і приєднувальні розміри агрегатів насосних
АНШМ-37.5/2.5, АНШМ-30/6, АНШМ-22/2.5, АНШМ – 19.5/4
| Тип агрегату | L | l1 | l2 | l3 | l4 | l5 | B | b1 | b2 | b3 | H | h1 | h2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Агрегат АНШМ-37.5/2.5, АНШМ-30/6, АНШМ-22/2.5 | 1050 | 850 | 710 | 355 | 55 | 40 | 340 | 260 | 395 | 140 | 575 | 311 | 294 |
| Агрегат АНШМ-19.5/4 | 900 | 740 | 500 | – | 85 | 5 | 350 | 310 | 355 | 115 | 500 | 238 | 203 |
Габаритні і приєднувальні розміри агрегатів насосних
АНШМ-6.3/25, АНШМ-4.0/25, АНШМ-2.5/6, АНШМ – 1.6/16
| Тип агрегату | L | l1 | l2 | l3 | l4 | B | b1 | b2 | H | h1 | h2 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Агрегат АНШМ-6.3/25 | 740 | 154.5 | 376 | 280 | 100 | 320 | 265 | 300 | 390 | 197 | 175 |
| Агрегат АНШМ-4.0/25 | 750 | 141.5 | 376 | 280 | 100 | 302 | 265 | 291 | 375 | 197 | 175 |
| Агрегат АНШМ-2.5/6 | 648 | 141.5 | 311 | 215 | 100 | 302 | 265 | 291 | 311 | 165 | 143 |
| Агрегат АНШМ-1.6/16 | 525 | 128 | 262 | 166 | 100 | 277 | 240 | 278 | 285 | 165 | 143 |
