Клапан дыхательный КДС 1500 /150, КДС 1500/200, 1500/250, 1500/350, КДС 3000 /150 … 500

Клапан дыхательный КДС 1500 /150, КДС 1500/200, 1500/250, 1500/350, КДС 3000 /150 … 500 Клапан дыхательный КДС 1500 /150, КДС 1500/200, 1500/250, 1500/350, КДС 3000 /150 … 500

со встроенным огнепреградителем предназначены для герметизации газового пространства резервуаров с нефтью, нефтепродуктами и другими техническими жидкостями, и регулирования давления в этом пространстве в заданных пределах.


Артикул: 01080. Цена с НДС от 01.05.2021
Клапан дихальний КДС-1500/150С; КДС 1500/200С; 1500/250С; 1500/300С; 1500/350С (сталевий) 81 000,00 грн. , Клапан дихальний КДС-1500/150; КДС-1500/200; КДС-1500/250; КДС-1500/300; КДС-1500/350 (алюминий) 145 000,00 грн. , Клапан дыхательный совмещенный КДС-1500/500 С 116 790,00 грн. , Клапан дыхательный совмещенный КДС-1500/500 (алюминий) 138 252,00 грн. , Клапан КДС 3000 /150; КДС 3000/350, КДС 3000/250, КДС 3000/200, КДС 3000/300 177 522,00 грн. , Клапан КДС 3000 /500 179 424,00 грн. В корзину! Удалить из корзины

Категории: Нефтегазовое оборудование

Item Hits 12657



Наименование

1 Клапан дыхательный КДС 2-1500 Л/250У1/ПК ТУ 26-02-1009-93 в комплекте с прокладками, креплением.
2 Клапан дыхательный КДС 2-3000 Л/500У1/ПК ТУ 26-02-1009-93 в комплекте с прокладками, креплением.



 Название  Модель  Цена грн. с НДС от 01.05.2021 года Артикул

Клапан дыхательный совмещенный

КДС 1500/150С, 1500/200С, 1500/250С, 1500/350С (стальной) 81000,00 01080
КДС 1500/150, 1500/200, 1500/250, 1500/350 (алюминиевый) 145000,00 01081
КДС-1500/500С 116790,00 01082
КДС-1500/500 138252,00 01083
КДС 3000/150, 3000/200, 3000/250, 3000/350 (алюминиевый) 177522,00 01084
КДС 3000/500 (алюминиевый) 179424,00 01085



Клапаны дыхательные совмещенные типа КДС со встроенным огнепреградителем работают как в режиме дыхательных, так и предохранительных.

В особых случаях комплектуются устройствами для применения в качестве аварийного клапана для сброса давления в резервуаре при интенсивном нагревании газового пространства резервуара от пожара соседних резервуаров, кипения продукта внутри резервуара или его взрыва.
 Клапаны типа КДС выпускаются в климатических исполнениях Т, У и УХЛ категории размещения 1 по ГОСТ 15150-69.
 Главные преимущества конструкции дыхательных клапанов ОАО «НЕФТЕМАШ»-САПКОН г. Саратов состоят в том, что клапаны разработаны для условий Сибири и Крайнего Севера.
 Конструкция клапана типа КДС предусматривает высокую герметичность и точность срабатывания затворов давления и вакуума, что в свою очередь позволяет сократить потери легких фракций нефтепродуктов при хранении и уменьшить загрязнение окружающей среды. Контактирующие поверхности тарелок и седел всех затворов имеют специальное покрытие из тефлона. Тарелки вакуума и давления крепятся на гибких фторопластовых пластинах. Внутренние полости клапана не имеют перегородок и горизонтальных полок, что обеспечивает беспрепятственный сток конденсата из полости клапана внутрь резервуара. Конструкция и размеры полостей клапана обеспечивают работоспособность клапана при толщине инея на внутренних поверхностях до 5 см.
Конструкция клапана позволяет производить быструю замену встроенного огнепреградителя на новый или на проставку путем подъема корпуса клапана при помощи специальных шпилек.

В комплект поставки клапана типа КДС входит диск-отражатель.
Клапаны типа КДС защищены тремя патентами РФ.

Пример условного обозначения при заказе:
КДС-1500/150-1-А УХЛ1 ТУ26-02-1009-93, где:
КДС – клапан дыхательный совмещенный;
1500 – пропускная способность (при Ду - 500 мм), м3/час;
150-условный проход;
1 – с нижним расположением огнепреградителя;
А-корпус из алюминия;
УХЛ – климатическое исполнение. 1 – категория размещения

Клапан КДС поставляется с диском-отражателем
 Возможна поставка с:

 -  монтажным патрубком
 -  ответным фланцем
 -  прокладками и крепежом


По требованию заказчика рабочие параметры клапана (давление и вакуум) могут быть изменены на другие значения.

Так выглядят запакованные клапана КДС 3000/500 - готовые к отгрузке:

contragent.com.ua клапан КДС2

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ



Наименование основных

Характеристик



               Величина параметров



               Типоразмеры клапана



  КДС2-1500; КДС2-1500Л



   КДС2-3000;  КДС2-3000Л

Условный проход Ду, мм

150

200

250

350

500

250

350

500

Рабочее давление, Па (мм вод.ст.), не более

2000 (200)

Рабочий вакуум,

Па (мм вод.ст.),

не более



250 (25)

Давление срабатывания,

Па (мм вод.ст.),

не более



1500 - 1600 (150-160)

Вакуум срабатывания,

Па (мм вод.ст.),

не более



100 – 150(10-15)

Герметичность, м3*Па/с, не более

1,7*10-5

2,35*10-5

Максимальная пропускная способность,

м3/ч, не менее



450



750



1000



1300



1500



1100



2400



3000

Габаритные размеры,

мм, не более:

- длина

- ширина

- высота

- высота (без диска-отражателя)





950

950

2000

1000







950

950

1900

900







1300

1300

2400

1400





1300

1300

2300

1300

Присоединительные размеры:

Межцентровое расстояние Д1, мм

Диаметр отверстий D, мм



Количество отверстий n, шт.





225



18



4





280



18



4





335



18



6





445



22



6





600



22



16





335



18



6





445



22



6





600



22



16

m клапана КДС, кг

не более



105



95



190

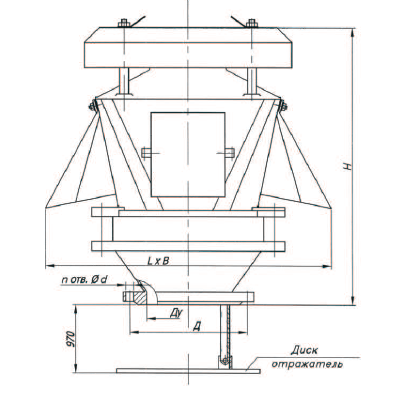

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

kds2g чертеж клапана дыхательного КДС



При желании заказчика выполним испытания кассет огнепреградителей, работоспособности затворов вакуума и давления клапанов КДС с последующей проверкой герметичности рабочих параметров клапанов в присутствии представителя Заказчика.
