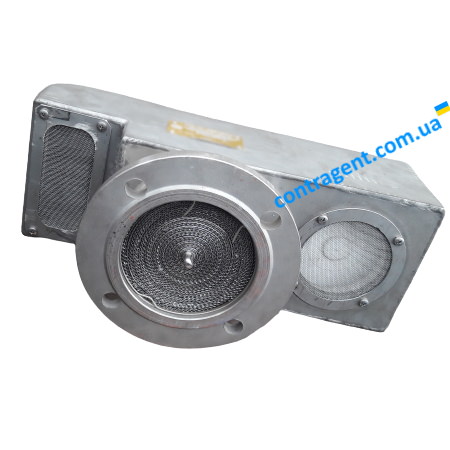

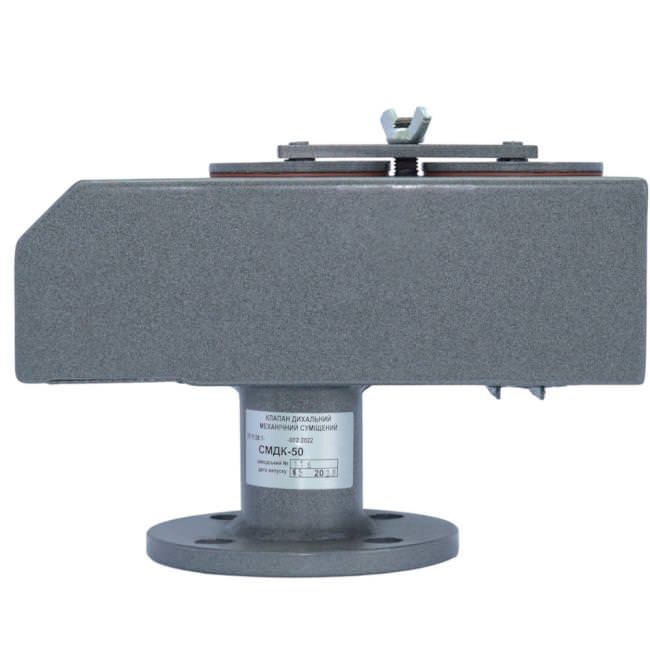

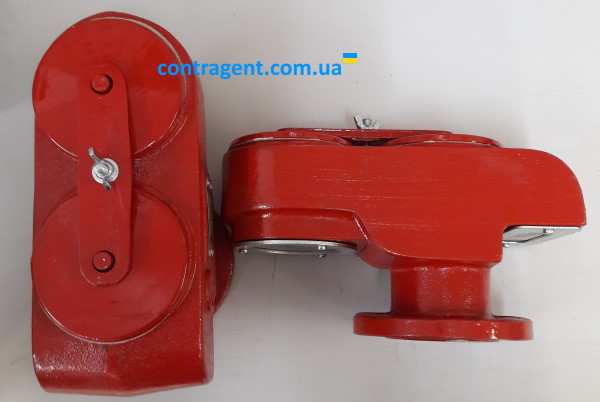

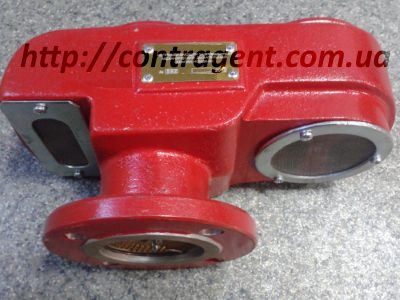

Совмещенный механический дыхательный клапан СМДК 50 АА (50АН), СМДК 100АА (100 АН), СМДК -150
используется для изменения значения давления паров нефтепродуктов в вертикальном резервуаре в процессах закачки/выкачки нефтепродуктов и при изменении температуры.
Клапан СМДК (valve combined mechanical breather CMDK-50AA) также используют для защиты от попадания искр и пламени вовнутрь резервуара.
Соединение клапан + седло выполняется двух модификаций: -клапан с грузами; -клапан поджат пружиной. Обозначение клапана DN50, выполненного: корпус-алюминий, кассета-алюминий – СМДК-50АА; корпус алюминий, кассета- сталь нержавеющая – СМДК-50АН.
По невосприимчивости к действию погодных условий внешней среды совмещенный механический дыхательный клапан СМДК производится в исполнениях У (для умеренных климатических зон) и УХЛ (для холодных климатических зон с минимальной температурой использования до –60°С.), категория размещения 1 по ГОСТ 15150-69.
Подбор необходимого дыхательного клапана СМДК следует проводить исходя из производительности электронасоса используемого на резервуаре.
Техническая характеристика клапанов СМДК
| Обозначение клапана | СМДК-50АА; СМДК-50АН; СМДК-100АА; СМДК-100АН |
| Диаметр условного прохода | 50; 50; 100; 100 |
| Пропускная способность, м3/ч | 25; 25; 25…100; 25…100 |
| Давление срабатывания в пределах мм.вод.ст. | 180 … 200 |
| Вакуум срабатывания в пределах мм.вод.ст. | 20 … 25 |

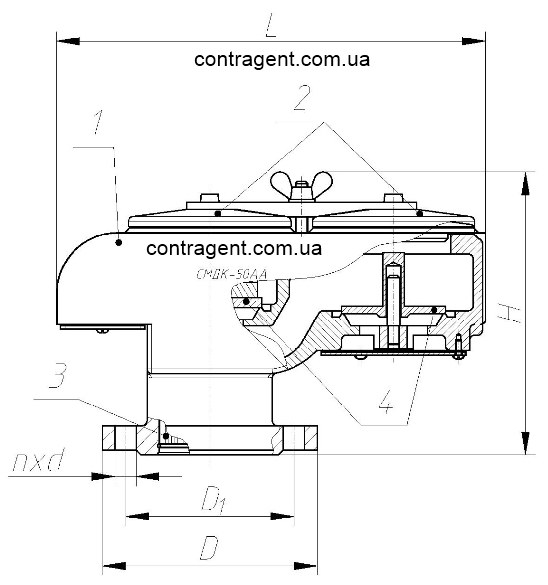

| Габаритные размеры: | |
| L, мм не более | 290; 290; 430; 430 |
| H, мм не более | 190; 190; 300; 300 |
| D, мм не более | 140; 140; 205; 205 |
| D1, мм не более | 110; 110; 170; 170 |
| n x d, отв. x мм | 4×14; 4×14; 4×18; 4×18 |
| Масса, кг не более | 5; 6; 14; 15 |
1. Корпус
2. Крышки
3. Предохранитель огневой
4. Клапаны (тарелки)
Пример обозначения при заказе:
СМДК-50АА У1, где
50- условный проход клапана;
У1 – климатическое исполнение;
А- алюминиевый корпус;
А- огнепреграждающий элемент из алюминиевой фольги.

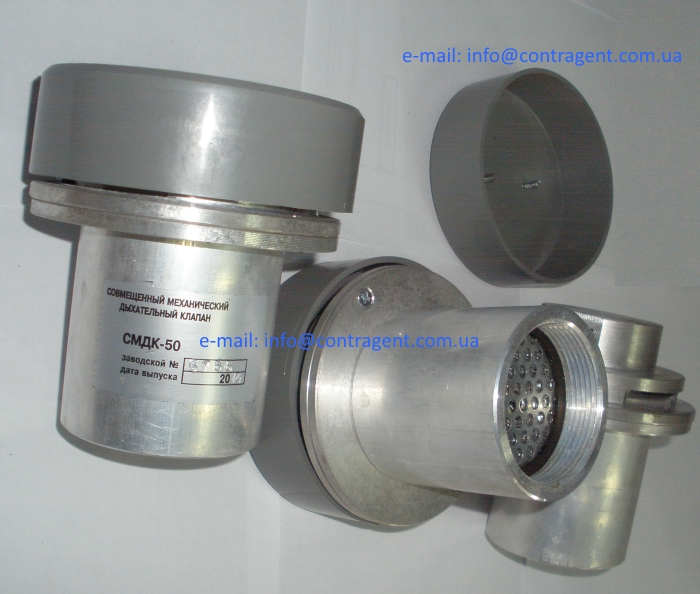

В последнее время в Украине для удешевления стоимости монтажа клапанов СМДК-50 используют клапана Клапан СМДК с резьбовым соединением, фото прилагается:
