Заземление переносное для воздушных линий электроперечачи ЗПЛ, ЗПМЗ, ЗПТ, ЗНЛ
Предназначены для наложения на провода воздушных линий с изолирующей стеклопластиковой штангой.
Предназначены для защиты работающих на отключённых участках ВЛ от поражения электрическим током в случае ошибочной подачи напряжения на этот участок или появления на нём наведенного напряжения.
Наименование данной модели к заказу ЗПЛ-35-В4-1/1-25Х,
- где “ЗПП” – заземление переносное для воздушных линий электропередачи
- “35” – предназначено для заземления электроустановок до 35 кВ включительно
- “В4” (В2, П1) – тип используемых зажимов (винтовой и пружинный)
- “1” – количество зажимов
- “1” – количество штанг
- “25” (50) – сечение медного проводника, мм2
- У и Х – оптически прозрачная оболочка медного проводника выполнена из полиуретана (У) или пластиката (Х) соответственно
Основные параметры заземлений ЗПЛ:
| Наименование параметра |
Обозначение заземления
|
||||||||
|
ЗПЛ-1 П,
1В |
ЗПЛ-10П,
10В |
ЗПЛ-
35-1 |
ЗПЛ-
35-3 |
ЗПЛ-
110-1 |
ЗПЛ-
110-3 |
ЗПЛ-
220-1 |
ЗПЛ-
220-3 |
ЗПЛ-
330-1 |
|
| Номинальное напряжение электроустановок, кВ |
1
|
10
|
35
|
35
|
110
|
110
|
220
|
220
|
330
|
| Длина заземляющего проводника, м, не менее |
9,0
|
10,0
|
12,0
|
12,0
|
12,0
|
12,0
|
15,0
|
15,0
|
12,0
|
| Длина каждого закорачивающего провода, м, не менее |
0,9
|
1,6
|
–
|
4,5
|
–
|
6,0
|
–
|
9,0
|
–
|
| Количество зажимов, шт. |
5
|
3
|
1
|
3
|
1
|
3
|
1
|
3
|
1
|
| Количество изолирующих штанг, шт. |
5
|
3
|
1
|
3
|
1
|
3
|
1
|
3
|
1
|
| Сечение провода, мм2, не менее |
16
|
25
|
25
|
25
|
25
|
25
|
25
|
25
|
25
|
| Масса, кг, не более |
5,0
|
6,0
|
6,0
|
11,0
|
7,0
|
11,0
|
8,0
|
15,0
|
10,0
|

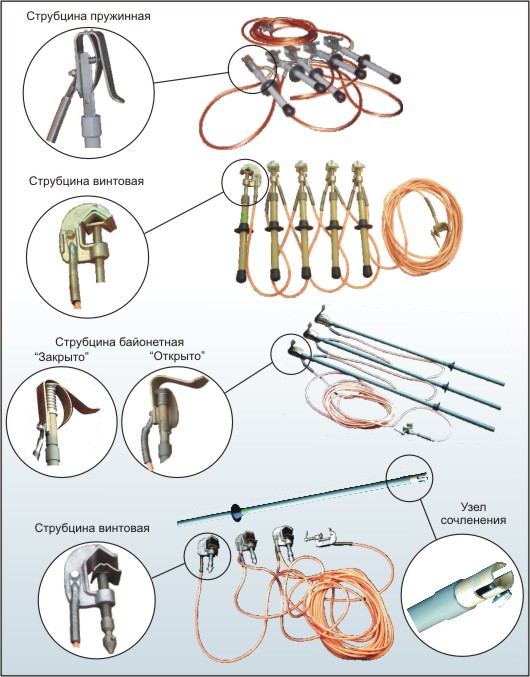

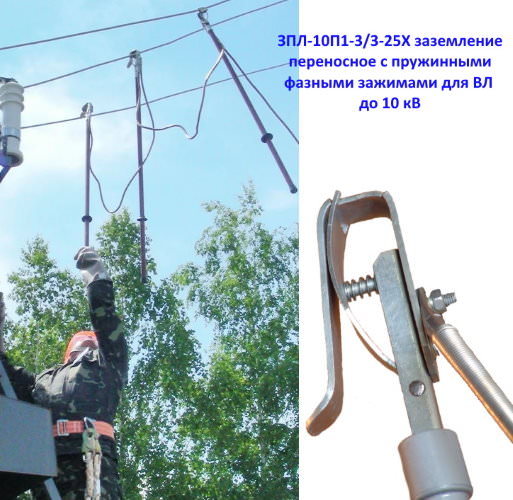

Переносные заземления для ВЛ 0,4 кВ выполняются пятиштанговыми, для ВЛ 10 кВ изготавливается в трехштанговом исполнении с пружинными, байонетными или винтовыми струбцинами. Токосъемные фазные зажимы выполнены заодно с изолирующими штангами заземления. По спецификации заказчика схема соединения фазных зажимов может быть выполнена как по схеме «волна», так и «звезда». В заземлениях на 35 кВ и выше используются винтовые С-образные струбцины, при этом, струбцины сочленяются с изолирующими штангами заземлений с помощью стыковочного узла с винтовым поджатием. Заземления переносные на 35 кВ и выше могут поставляться как в однофазном, так и в трехфазном исполнении. Для заземления на грунт в комплект поставки может входить (по отдельному требованию) временный штырь-заземлитель.
Для обеспечения длительного срока эксплуатации, заземления переносные для воздушных линий поставляются в чехлах из синтетической износостойкой ткани или (по отдельному заказу) в деревянных ящиках.

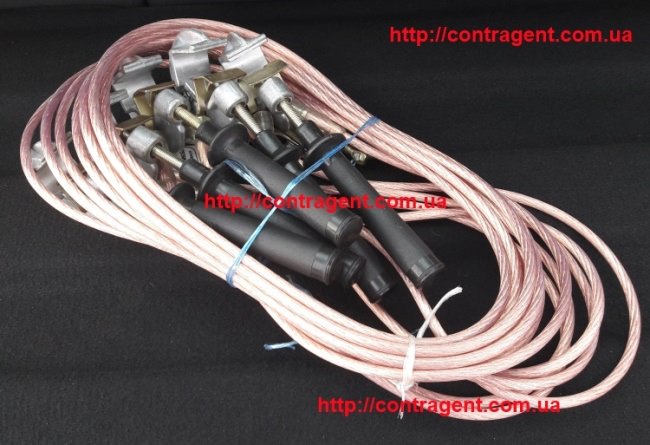

Фото заземления ЗПЛ-1-В1-5/5-16х-043:
Переносные заземления для воздушных линий постоянно поддерживаются на складе в Харькове. Также возможно изготовление заземлений по требованиям клиента. Этот товар и другие электроприборы Вы можете заказать у наших менеджеров. Отгрузка возможна любым удобным для Вас способом.
Штырь-заземлитель 70.12-001-009 предназначен для временного заземления передвижной установки или стационарных РП, воздушных линий в полевых условиях.
Штырь – заземлитель предназначен для работ в климатических условиях “У” категории “1” согласно ГОСТ 15150-69.
Основные параметры и габаритные размеры приведены ниже:
- Длина заземлителя – 0,75м.
- Диаметр заземлителя – 20,0 мм.
- Масса не более – 2,5 кг.
