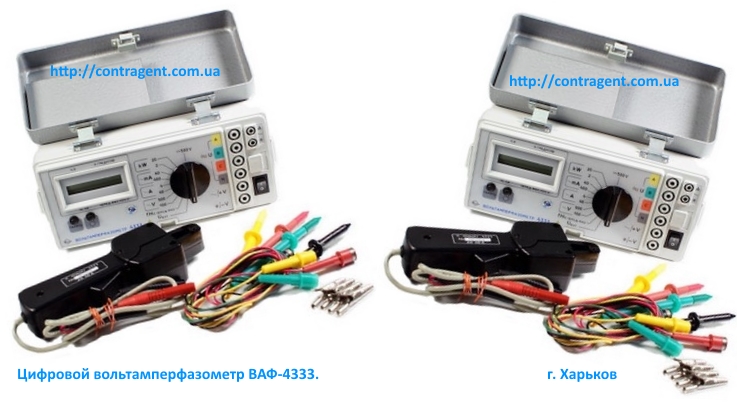

Вольтамперфазометр ВАФ 4333
Высококлассный прибор с пределами измерений: ~ 0,04-40 А; ~ 0,1-500 В; сдвиг фаз U(I) – U 180 – 0 – 180 °; (1,0/1,0); подсветка, память.
Вольтамперфазометр ВАФ-4333 предназначен как для традиционных в электроэнергетике оперативных измерений параметров электрических нагрузок, проверки правильности чередования фаз при подключении электропривода и средств учета, построении векторных диаграмм электрических нагрузок, проверки функционирования и правильности подключения измерительных трансформаторов, наладки и проверки средств измерения, энергетической автоматики и релейной защиты на месте установки, так и для измерений электрических параметров при проведении энергоаудита на предприятиях. На облэнерго Вольтамперфазометром ВАФ-4303 также проводят поверку небаланса тока реле ТЗТ-11; поверку векторной диаграммы и дифференциальной защиты трансформатора Т1.
Новый микропроцессорный вольтамперфазометр 4333 является олицетворением надёжности и метрологической достоверности. Данным прибором ВАФ 4333 можно заменить и широко распростаненный вольтамперфазометр Парма ВАФ-А (производства Санкт-Петербург, РФ).
Сравнительные характеристики вольамперфазометров
|
№ п/п |
ВАФ 4333 |
Парма ВАФ-А |
|||
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой основной погрешности |
Диапазон измерений |
Пределы допускаемой основной погрешности, ℅ |
|
|
1 |
Напряжение постоянного тока, В |
0-500 |
±[1,0+0,5(|XK/X|-1)] |
10-460 |
±[1,0+0,1(|XK/X|-1)] |
|
2 |
Сила переменного тока, А |
0-0,04 0-0,4 0-4 0-40 |
±[5,0+2,5(|XK/X|-1)] ±[1,0+0,5(|XK/X|-1)] ±[1,0+0,5(|XK/X|-1)] ±[1,0+0,5(|XK/X|-1)] |
0,1-10 |
±[1,0+0,1(|XK/X|-1)] |
|
3 |
Напряжение переменного тока, В |
0-100 0-500 |
±[1,0+0,5(|XK/X|-1)] ±[1,0+0,5(|XK/X|-1)] |
10-460 |
±[1,0+0,1(|XK/X|-1)] |
|
4 |
Угол сдвига фаз между напряжениями, φº |
180-0-180 |
±1,5 |
180-0-180 |
±1,0 |
|
5 |
Угол сдвига фаз между напряжением и током, φº |
180-0-180 |
±1,5 ±2,5 (в диапазоне 40 мА) |
180-0-180 |
±1,0 |
|
6 |
Угол сдвига фаз между токами, |
– |
– |
180-0-180 |
±1,0 |
|
7 |
Активная мощность, Вт |
0-2000 0-20000 |
±5,0 5,0 |
0-4600 |
±3,0 |
|
Пределы допускаемой абсолютной погрешности |
|||||
|
8 |
Частота напряжения переменного тока, Гц |
45-65 |
±0,1 Гц |
45-65 |
±0,1 |
|
9 |
Коэффициент мощности, Cos φ |
1-0-1 |
±0,2 |
– |
– |
|
XK-конечное значение установленного диапазон, X- значения измеряемой величины или показаний прибора. |
|||||
Размеры многофункционального цифрового вольтамперфазометра ВАФ 4333 – 240 х 110 х 110мм
масса – 1,5 (всборе с принадлежностями = 2,7 кг).
По окончанию измерений прибором ВАФ – 4333, для исключения разряда электрохимического источника тока, необходимо выключить питание прибора (ВАФметра 4333).
