Реле защиты трансформатора РЗТ-25
Реле РЗТ-25 используется для аппаратов изолированных или охлаждаемых жидкостью с расширительным сосудом (трансформаторы, многоступенчатые переключатели, катушки дроссельные , конденсаторы и т.д.)
Конструкцией реле защиты трансформатора РЗТ-25 (РЗТ 25, РЗТ25) пдедусмотрена возможность проводить вакуумирование совместно с баком трансформатора.
прибор защиты РЗТ сигнализирует о неисправностях аппарата:
- «ПРЕДУПРЕЖДЕНИЕ» – выделение определенного объема газа;
- «ПРЕДУПРЕЖДЕНИЕ» – утечка масла, а затем «ОТКЛЮЧЕНИЕ»;
- «ОТКЛЮЧЕНИЕ» – если поток масла превысил скорость установленного порогового значения.
Основные технические параметры реле защиты трансформатора РЗТ-25:
- Условный проход, Ду – 25мм.
- Реле защиты трансформатора РЗТ-25 – струйное, безпоплавковое;
- Перечень пороговых значений скорости потока масла: 0,9 м/с; 1,0 м/с; 1,5 м/с; 2,0 м/с; 2,5 м/с;
- Количество контактных групп 1-2* шт.;
- Контакты замыкающие;
- Максимальное напряжение V – 1500 AC/DC;
- Максимальный А тока – 3 А;
- Максимальная мощность – 120 VA
Соответствуют стандартам ДИН 42566.
Реле защиты трансформатора РЗТ-25 изготовлены по ТУ 16-92 ВГЕИ 647.653.001
Технические характеристики реле защиты трансформатора РЗТ-25:
- металлические поплавки изготовленные из нержавейки;
- нет контакта токонесущих деталей с рабочей жидкостью;
- применены магнитоуправляемые контакты в металлическом корпусе;
- виброустойчивые в диапазоне частот 2-200 Гц.
Рисунок №1 →

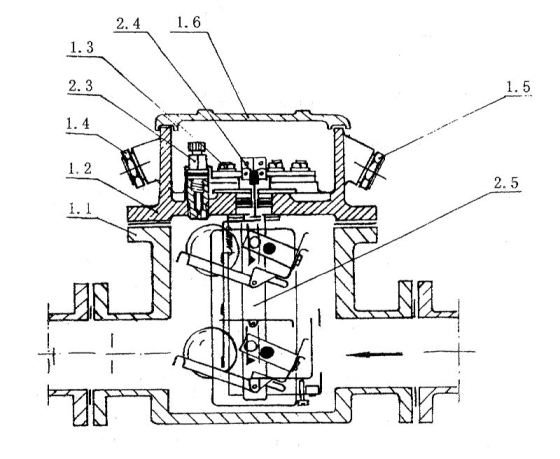

Конструктивное устройство реле РЗТ изображено на рис.1.
Основные составные части реле защиты трансформатора РЗТ корпус (номер 1.1) и механический блок (номер 1.2.). Корпус реле защиты трансформатора РЗТ выполнен литым из алюминиевого сплава, который имеет входной и выходной фланцы с отверстиями для присоединения реле к трубопроводам. (Рис.1.) У струйного реле РЗТ-25 предусмотрена только одна система переключения, которая соответствует нижней системе переключений двухпоплавковых реле защиты трансформатора типа РЗТ-50 и РЗТ-80, и фиксатор-заслонку, обеспечивающую «запоминание» сигнала «ОТКЛЮЧЕНИЕ».
Рисунок №2 →
Нестандартные типоисполнения реле РЗТ-25 такие как Реле РЗТ-25-3-1 УХЛ1 – поставляются под заказ и имеют немного выше стоимость.
