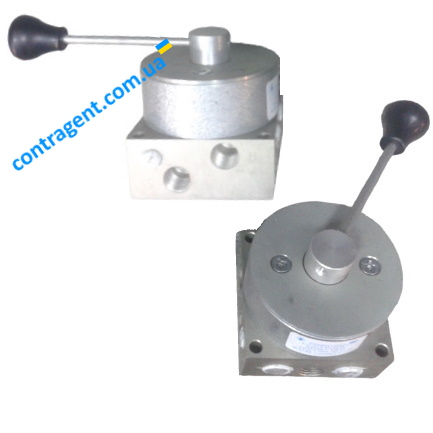

Распределитель крановый КРу 16, резьба К3/8″: КРу-16.2, Кру-16.4, КРу-16.5, КРу-16.7, КРу-16.8
Пневмораспределители крановые КРу16 являются более надежными аналогами пневмораспределителей типа В71-…M, В72-…M и В71…, АВ71….
Пневматические распределители крановые КРу 16 с ручным управлением используются для изменения направления и перекрытия потоков сжатого воздуха в пневмосистемах станков различного назначения.
Распределители предназначены для работы на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433-80 и содержащем распыленное масло. Модели ручных распределителей Кру отличаются друг от друга внутренним сечением каналов, видом присоединения (канали вниз или в бок) и количеством позиций рычага. Ниже предложена сравнительная таблица всех типоисполнений ручника КРу16:
| Параметр | Нормы для типоразмеров | |||||||||
| КРу16.1 | КРу16.2 | КРу16.3 | КРу16.4 | КРу16.5 | КРу16.6 | КРу16.7 | КРу16.8 | КРу16.9 | КРу16.10 | |
| Номинальное давление, МПа | 1,0 | |||||||||
| Условный проход, мм | 16 | 10 | 16 | 10 | 10 | 16 | 10 | 10 | 6 | 6 |
| Количество линий | 4 | 4 | 4 | 4 | 4 | 4 | 6 | 6 | 4 | 4 |
| Количество позиций | 3 | 3 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 |
| Присоединение к пневмосистеме | Бок. | Бок. | Бок. | Нижн. | Бок. | Нижн. | Бок. | Нижн. | Бок. | Нижн. |
| Пропускная способность, Кv, м3/ч, не менее | 2,5 | 1,3 | 2,5 | 1,3 | 1,3 | 2,5 | 1,3 | 1,3 | 0,6 | 0,6 |
| Общая утечка воздуха, см3/мин, не более | 200 | |||||||||
| Присоединительная резьба по ГОСТ6111-52 | К1/2″ | К3/8″ | К1/2″ | К3/8″ | К3/8″ | К1/2″ | К3/8″ | К3/8″ | К1/4″ | К1/4″ |
| Полный средний ресурс, циклов, не менее | 2*106 | |||||||||
| m, кг | 0,9 | 0,5 | ||||||||

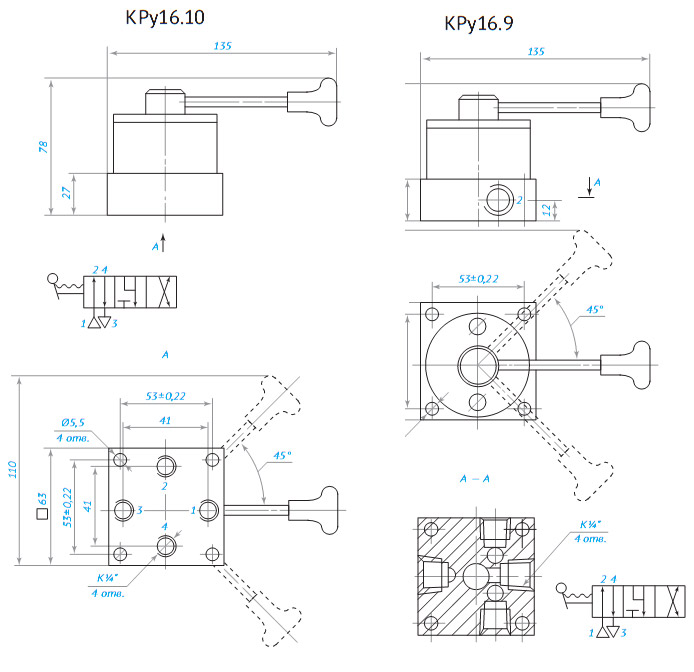

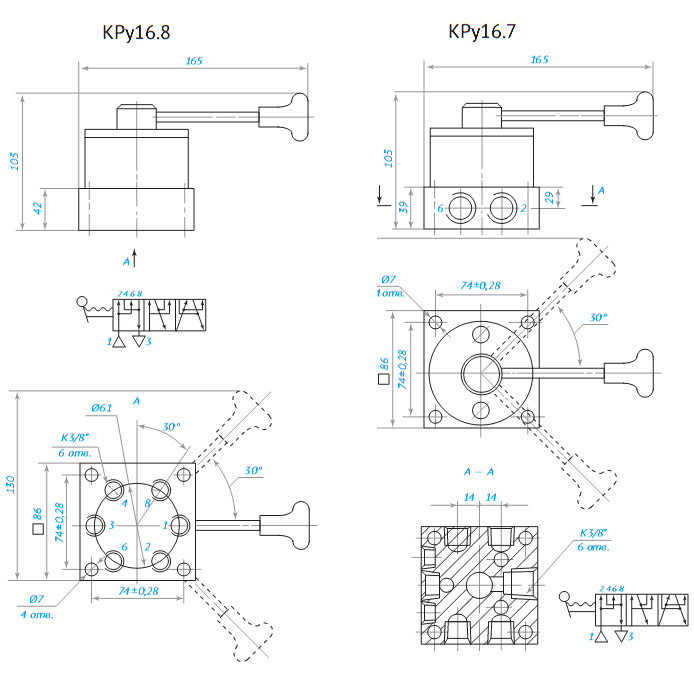

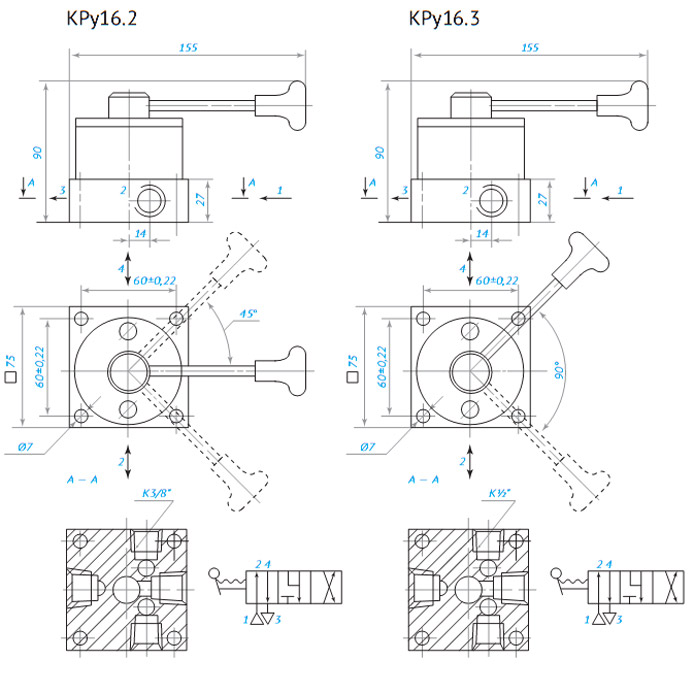

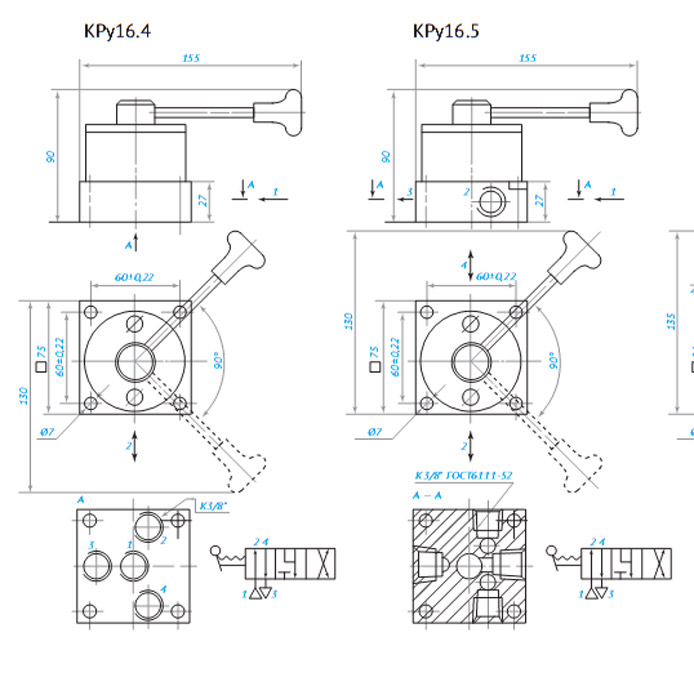

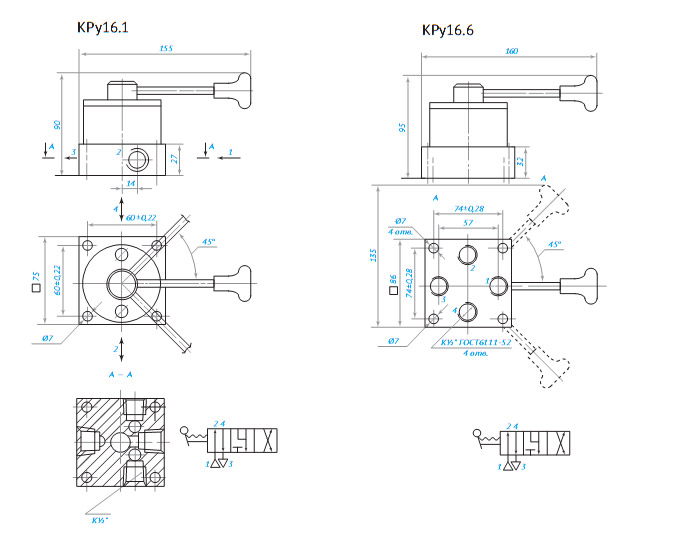

– при монтаже пневмораспределителя закрепляются в любом пространственном положении четырьмя винтами через отверстия 7 мм (или 5,5 мм).
– присоединение к пневмосети осуществляется при помощи резьбовых отверстий, которые маркируются следующим образом:
1 — для подвода воздуха;
2, 4, 6, 8 — для выхода к потребителю;
3 — для выхода в атмосферу.
Цифры – номера воздушных каналов выбиты на корпусах распределителей КРу-16.

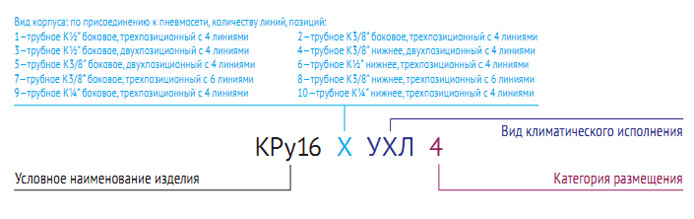

Примеры записи условного обозначения при заказе крановых распределителей у ООО “ФИРМА КОНТРАГЕНТ”:
распределитель крановый, четырехлинейный, двухпозиционный, с условным проходом 16 мм и присоединением к пневмосистеме сбоку, климатического исполнения УХЛ, категории размещения 4:
– пневмораспределитель крановый КРу 16.3 УХЛ4;
– то же, для распределителя c Ду 10 мм и с нижним присоединением к пневмосистеме станков:
– пневмораспределитель КРу16.4 УХЛ4;
Пневмораспределитель крановый КРУ 16-3 является аналогичной заменой паспределителя В71-24А УХЛ4.
Если в Вашем цехе используется старое оборудование советских производителей – ниже предложены их характеристики для самостоятельного подбора аналогов:
|
Наименование |
Аналог |
Условный проход, мм |
Пропускная способность, м³/ч |
Номинальное давление, Мпа |
|
Пневмораспределитель 08-11 |
Пневмораспределитель В71-22А |
6 |
0,9 |
1,0 |
|
Пневмораспределитель 08-21 |
Пневмораспределитель АВ71-22А |
6 |
0,9 |
1,0 |
|
Пневмораспределитель 12-11 |
Пневмораспределитель В71-23А |
10 |
1,6 |
1,0 |
|
Пневмораспределитель 12-21 |
Пневмораспределитель АВ71-23А |
10 |
1,6 |
1,0 |
|
Пневмораспределитель 16-11 |
Пневмораспределитель В71-24А |
16 |
3,6 |
1,0 |
|
Пневмораспределитель 16-21 |
Пневмораспределитель АВ71-24А |
16 |
3,6 |
1,0 |
|
Пневмораспределитель В71-33М |
Пневмораспределитель В71-33А |
10 |
1,6 |
1,0 |
