Пневмораспределители трехлинейные с электромагнитным управлением П-РЭЗ/2,5, П-РЭ З/2,5, П-РЕ 3/2,5
Трехлинейные пневмораспределители с электромагнитным управлением предназначены для управления потоком сжатого воздуха в пневмоприводах различного назначения.
Полное техническое описание с чертежами пневмораспределителя П-РЭ 3/2,5 в формате pdf.
| Параметры |
Данные |
|
1. Условный проход П-РЭ, |
2,5 |
|
2. Номинальное давление, МПа |
1,0 |
|
3. Пропускная способность Kv , м3/ч, не менее – для всех исполнений, кроме П-РЭЗ/2.5.7 ххх – для П-РЭЗ/2.5.7 ххх |
0,16 |
|
4. Напряжение, В – постоянный ток – переменный ток 50 Гц – переменный ток 60 Гц |
12; 24; 48; 110 |
|
5. Номинальная мощность электромагнита, не более – при постоянном напряжении, Вт – при переменном напряжении 50 Гц, ВА – при переменном напряжении 60 Гц, ВА |
12 |
|
6. Максимальное число срабатываний, мин-1 |
500 |
|
7. Утечки воздуха, см3/мин, не более |
5 |
|
8. Превышение температуры нагрева обмотки катушки распределителя над температурой окружающей среды, °С, не более |
85 |
|
9. Масса, кг, не более |
0,5 |

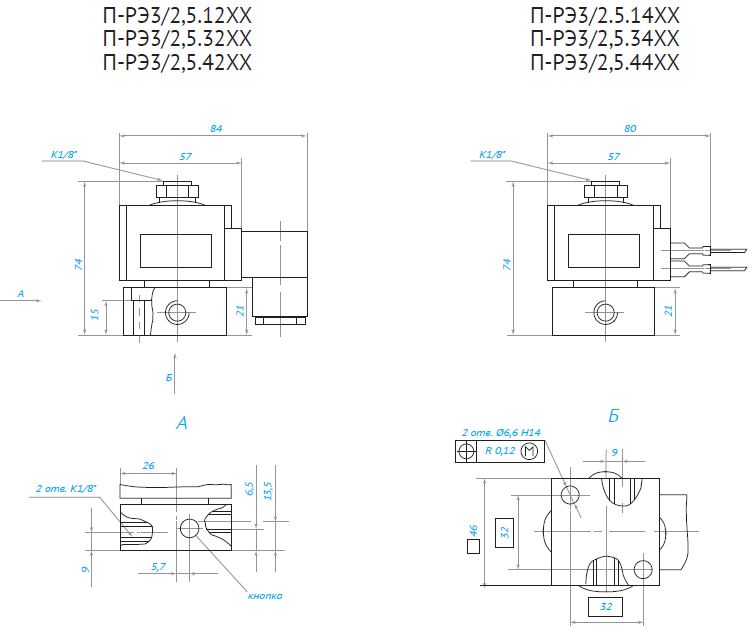

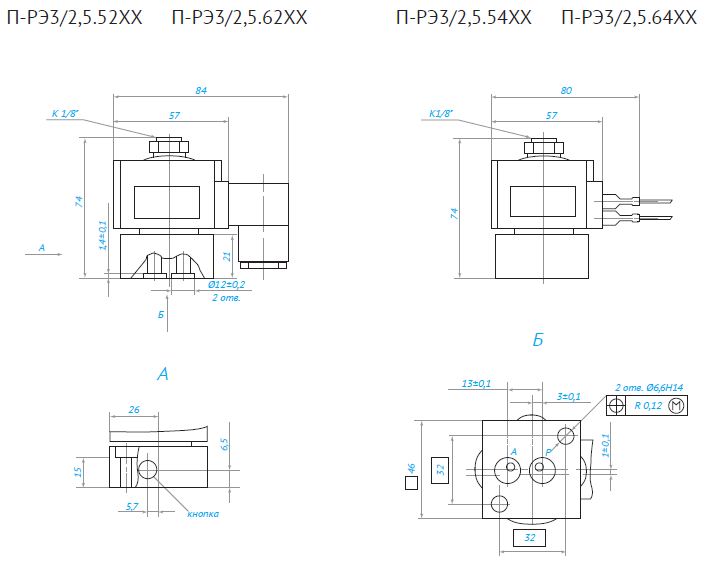

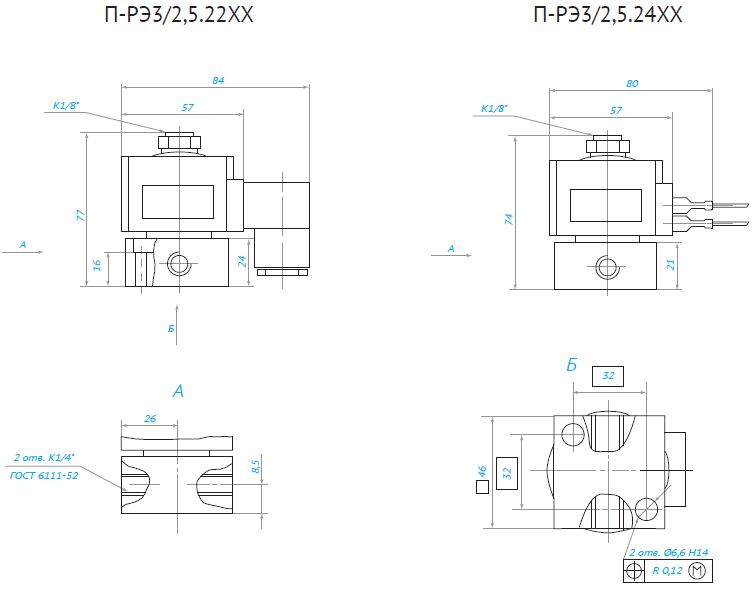

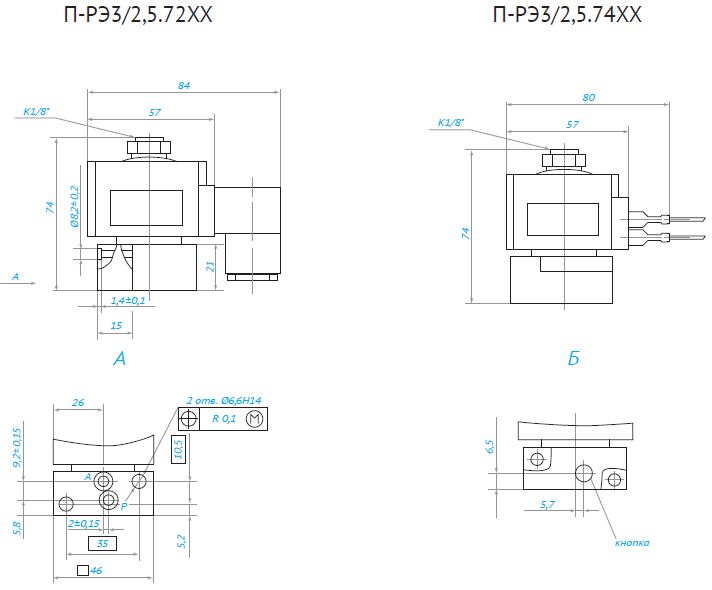

Чертежи новых пневмораспределителей серии П-РЭ 3/2,5: П-РЭ3/2,5.2212, П-РЭ3/2,5.2412, П-РЭ3/2,5.2224, П-РЭ3/2,5.2224, П-РЭ3/2,5.2211, П-РЭ3/2,5.2411, П-РЭ 3/2,5 2223, 2423, 2425, 2225, 2227, 2228, 2427, 2428…
| № | Маркировки моделей распределителей | маркировка при напряжении 220В, 50Гц | Цена грн с НДС от 01.03.21 |
| 1 | П-РЭ 3/2,5 (Dy2,5) 14**, 11** (боковое, резьба К1/8″ без кнопочного управления с сальн.) П-РЭ-3/2,5-1112 | 1426, 1126 | 910,00 |
| 2 | П-РЭ 3/2,5 (Dy2,5) 24** (боковое крепление, резьба К1/4″ без кноп. упр.с сальн.) П-РЭ-3/2,5-2112 | 2426 | 1035,00 |
| 3 | П-РЭ 3/2,5 (Dy2,5) 34** (боковое крепление, резьб. К1/8″ кноп.упр.с сальн.) П-РЭ-3/2,5-3112 | 3426 | 960,00 |
| 4 | П-РЭ 3/2,5(Dу2,5) 44** (боковое крепление, резьб. К1/8″ фиксир.упр.с сальн.) П-РЭ-3/2,5-1112 | 4426 | 960,00 |
| 5 | П-РЭ 3/2,5 (Dy2,5) 54** (нижнее стыковое, без кноп,рyч.упр. с сальн.) Пневмораспределитель П-РЭ-3/2,5-5112 | 5426 | 960,00 |
| 6 | П-РЭ 3/2,5 (Dy2,5) 64** (нижнее стыковое, кнопоч.упр. с сальн.) (полный аналог 61**) Пневмораспределитель П-РЭ-3/2,5-6112 | 6426, 6126 | 1035,00 |
| 7 | П-РЭ 3/2,5 (Dy 2,5) 7312 уже нет по складу – сняты с производства!!! Предлагаем только Ремкомплект для их ремонта. | РЕМКОМПЛЕКТ для 7312, 7412 | 504,00 |
| 8 | П-РЭ 3/2,5 (Dy2,5) 74** (боковое стыковое, кноп.упр.с сальн.) – (отверстия косые) | 7426 | 1685,00 |
| 9 | П-РЭ 3/2,5 (Dy2,5) 12** (боковое крепление, резьба К1/8″ без кноп.рyч.упр.) | 1226 | 1030,00 |
| 10 | П-РЭ 3/2,5 (Dy2,5) 22** (боковое крепление, резьба К1 /4″ без кноп.Dyч.упр) | 2226 | 1475,00 |
| 11 | П-РЭ 3/2,5 (Dy2,5) 32** (боковое крепление, резьба К1 /8″ кноп управление) | 3226 | 1035,00 |
| 12 | П-РЭ 3/2,5 (Dy2,5) 42** (боковое крепление, резьба К1 /8″ фиксир.упр) | 4226 | 1035,00 |
| 13 | П-РЭ 3/2,5 Dy2,5) 52** (нижнее стыковое, без кноп.рyч.упр.) | 5226 | 1060,00 |
| 14 | П-РЭ 3/2,5 (Dy2,5) 62** (нижнее стыковое, кнопоч.упр.) | 6226 | 1135,00 |
| 15 | П-РЭ 3/2,5 Dy2,5) 72** (боковое стыковое, кнопочное управление) | 7226 | 1425,00 |
Обращаем Ваше внимание что пневмораспределители П-РЭ 3/2,5 7312 (7326, 7325, 7315…) уже не выпускаются и складкских остатков уже нет. Эти распределители чаще всего применялись на Пневмоклапанах У71-22А и У71-24А. Таким образом Вы можете или купить ремкомлект для ремонта старых П-РЭ 3/2,5 7312 или купить всборе новый пневмоклапан У71-22А, У71-24А или симферопольские полные аналоги 3МП-16М, 3МП-25М.
