Фильтры щелевые с ручной очисткой 63-125-1, 40-80-1к
для предварительной фильтрации минеральных масел вязкостью от 7 до 600 мм2/с (сСт). в смазочных системах, а также для фильтрации смазочно-охлаждающих жидкостей на масляной основе в системах станков и других машин при давлении до 6.3 МПа
Фильтры изготавливаются в 2-х исполнениях:
- Исполнение 1 (фильтры щелевые 10-80-1, 16-80-1, 25-80-1, 40-80-1, 16-125-1, 25-125-1, 40-125-1, 63-125-1) — в корпусе с резьбовым присоединением (К – коническая резьба, М – метрическая резьба), монтируемые на трубопроводе;
- Исполнение 2 (фильтры щелевые 10-80-2, 16-80-2, 25-80-2, 40-80-2, 16-125-2, 25-125-2, 40-125-2, 63-125-2) — встраиваемые (фланцевые), монтируемые непосредственно на корпусе механизма.
Структура условного обозначения
| 40 | – | 125 | – | 1 | – | К | |
|
Присоединительная резьба:
К = коническая; М = метрическая. |
|||||||
|
Исполнение:
1 = в корпусе 2 = вставной |
|||||||
|
Номинальная тонкость фильтрации:
80 = 80 мкм; 125 = 125 мкм. |
|||||||
|
40 = номинальный расход фильтра
|
|||||||
Технические характеристики щелевых (пластинчатых) фильтров с ручной очисткой:
| Обозначение | Условный проход, мм | Присоединение | Тонкость фильтрации, мкм | Номинальный расход, л/мин | Масса, кг |
| Фильтр 10-80-1К ( 10-80-1М) | 10 | К3/8″ (М16х1,5) | 80 | 10 | 2,1 |
| Фильтр 16-80-1К (16-80-1М) | 16 | К1/2″ (М22х1,5) | 16 | 2,1 | |
| Фильтр 25-80-1К (25-80-1М) | 16 | К1/2″ (М22х1,5) | 25 | 4,5 | |
| Фильтр 40-80-1К (40-80-1М) | 20 | К3/4″ (М27х2) | 40 | 5,12 | |
| Фильтр 16-125-1К (16-125-1М) | 10 | К3/8″ (М16х1,5) | 125 | 16 | 2,1 |
| Фильтр 25-125-1К (25-125-1М) | 16 | К1/2″ (М22х1,5) | 25 | 2,15 | |
| Фильтр 40-125-1К (40-125-1М) | 16 | К1/2″ (М22х1,5) | 40 | 4,5 | |
| Фильтр 63-125-1К (63-125-1М) | 20 | К3/4″ (М27х2) | 63 | 5,12 | |
| Фильтр 10-80-2 | 10 | Встраиваемое | 80 | 10 | 1,47 |
| Фильтр 16-80-2 | 16 | 16 | 1,53 | ||
| Фильтр 25-80-2 | 16 | 25 | 3,15 | ||
| Фильтр 40-80-2 | 20 | 40 | 3,57 | ||
| Фильтр 16-125-2 | 10 | Встраиваемое | 125 | 16 | 1,47 |
| Фильтр 25-125-2 | 16 | 25 | 1,53 | ||
| Фильтр 40-125-2 | 16 | 40 | 3,15 | ||
| Фильтр 63-125-2 | 20 | 63 | 3,57 |

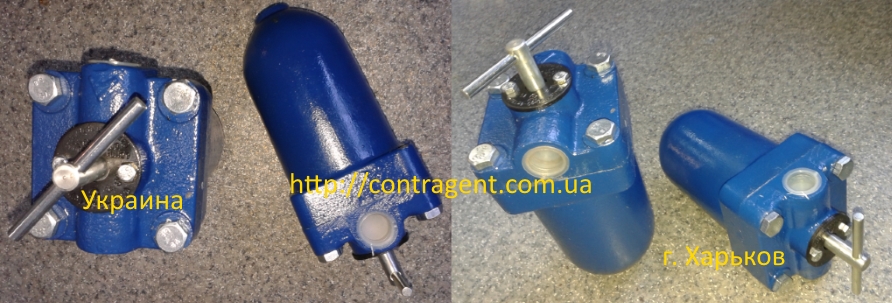

Щелевой фильтр в корпусе состоит из стакана, крышки и оси с закреплённым на ней фильтрующим пакетом.
Ось центрируется в крышке и имеет на внешнем конце рукоятку, предназначенную для проворота фильтрующего пакета при очистке фильтра.

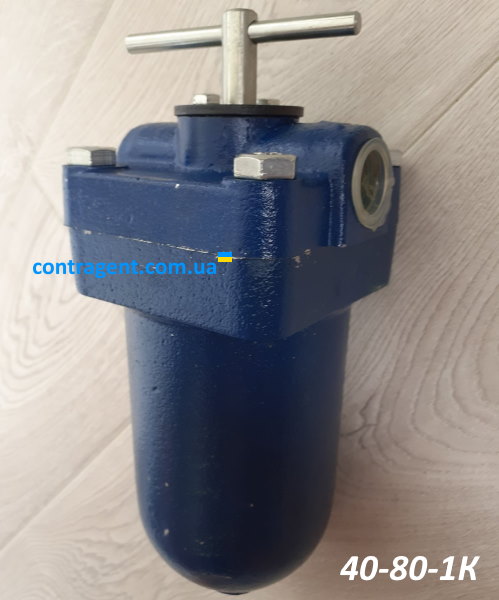

Фото щелевого фильтра фильтр 40-80-1к:
Комплектность фильтра щелевого на давление до 6,3 МПа на примере 40-80-1К:
- фильтр щелевой 40-80-1к – 1 шт (фото выше)

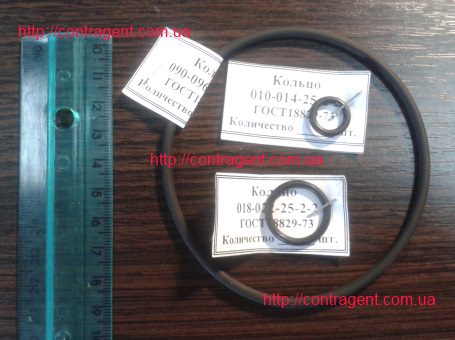

- кольцо уплотнительное согласно ГОСТу 18829-73: 010-014-25-2-2 – 1 шт, 018-022-25-2-2 – 1 шт, 090-096-36-2-2 – 1 шт (см. фото ниже)
- паспорт (руководство по эксплуатации) – 1 шт
Таблица размеров фильтров щелевых (пластинчатых) (в мм)
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
При заказе используются следующие обозначения:
|
Таблица аналогов щелевых фильтров
| Современное обозначение | Устаревшее обозначение, снятые с производства фильтры: |
| Фильтр щелевой 10-80-1К ( 10-80-1М) | 0,08Г41-11 |
| 16-80-1К (16-80-1М) | Фильтр щелевой 0,08Г41-12 |
| Фильтр щелевой 25-80-1К (25-80-1М) | 0,08Г41-13 |
| 40-80-1К (40-80-1М) | Фильтры щелевые 0,08Г41-14 |
| Фильтр щелевой 16-125-1К (16-125-1М) | 0,12Г41-11 |
| 25-125-1К (25-125-1М) | Фильтр щелевой 0,12Г41-12 |
| Фильтр щелевой 40-125-1К (40-125-1М) | 0,12Г41-13 |
| 63-125-1К (63-125-1М) | Фильтр щелевой 0,12Г41-14 |
| Фильтр щелевой 10-80-2 | 0,08Г41-21 |
| 16-80-2 | Фильтр щелевой 0,08Г41-22 |
| Фильтр щелевой 25-80-2 | 0,08Г41-23 |
| 40-80-2 | Фильтры щелевые 0,08Г41-24 |
| Фильтр щелевой 16-125-2 | 0,12Г41-21 |
| 25-125-2 | Фильтр щелевой 0,12Г41-22 |
| Фильтр щелевой 40-125-2 | 0,12Г41-23 |
| 63-125-2 | Фильтр щелевой 0,12Г41-24 |
| Фильтры щелевые M63-125-1 (без стакана) | 0,112Г41-14 |
