Заземление переносное ЗПМЗ для ВЛ 6 – 1150 кВ
Заземление переносное ЗПМЗ предназначено для защиты работающих на отключённых участках воздушных линий от поражения электрическим током в случае ошибочной подачи напряжения на этот участок или появления на нем наведенного напряжения.
Заземления изготавливаются в соответствиями с требованиями ТУ.
Основные параметры заземления:
| Наименование параметра |
Обозначение заземления |
|||
|
ЗПМЗ-110- 220 |
ЗПМЗ-330- 500 |
ЗПМЗ-750 |
ЗПМЗ-1150 |
|
| Номинальное напряжение электроустановок, кВ |
110-220 |
330-500 |
750 |
1150 |
| Длина изолирующей части штанг, м, не менее |
0,5 |
1,0 |
1,0 |
1,0 |
| Длина рукоятки, м, не менее |
0,9 |
1,0 |
1,0 |
1,0 |
| Количество металлических звеньев |
2 |
2 |
4 |
5 |
| Количество звеньев общее |
3 |
3 |
5 |
6 |
| Общая длина штанги в собранном виде, м |
4,4 |
6,0 |
8,1 |
10,0 |
| Длина в транспортном положении, м |
1,7 |
2,25 |
2,25 |
2,2 |
| Сечение заземляющего провода, мм2 |
25 |
25 |
25 |
25 |
| Длина заземляющего спуска, м, не менее |
4 |
4 |
4 |
4 |
| Ток термической стойкости в течение 3 сек., КА |
4 |
4 |
4 |
4 |
| Длина каната изолирующего, поддерживающего, м |
– |
10 |
10 |
12 |
| Длина каната фиксирующего, м |
1,0 |
1,0 |
1,0 |
1,0 |
| Масса, кг, не более |
3,9 |
4,5 |
6,1 |
6,9 |
Переносные заземления ЗПМЗ обеспечивают надежное и быстрое заземление фазных проводов воздушных линий, посредством байонетного пружинного зажима, который позволяет производить постановку/снятие заземления движением «на себя».
| № | НАИМЕНОВАНИЕ | тип зажима |
кол. зажимов/ кол. штанг- сечение меди |
Зеземления переносные |
|
– ДЛЯ ПОСТАНОВКИ С ЗЕМЛИ ЛИБО ТРАВЕРСЫ. ШТАНГА СОСТАВНАЯ С МЕТАЛИЧЕСКИМИ И СТЕКЛОПЛАСТИКОВЫМИ ЗВЕНЬЯМИ. |
||||
| 1 | ЗПМЗ-6-10 от 6 до 10 кВ вкл. |
Б2 байонет | 1/1-25 | ЗПМЗ-6-10-Б2-1/1-25Х-001 |
| 2 | ЗПМЗ-110-220 от 110 до 220 кВ вкл. |
Б4 байонет | 1/1-25 | ЗПМЗ-110-220-Б4-1/1-25Х-001 |
| 3 | ЗПМЗ-330-500 от 330 до 500 кВ вкл. |
Б4 байонет | 1/1-25 | ЗПМЗ-330-500-Б4-1/1-25Х-001 |
| 4 | ЗПМЗ-750 до 750 кВ вкл. |
Б4 байонет | 1/1-25 | ЗПМЗ-750-Б4-1/1-25Х-001 |
| 5 | ЗПМЗ-1150 до 1150 кВ вкл. |
Б4 байонет | 1/1-25 | ЗПМЗ-1150-Б4-1/1-25Х-001 |

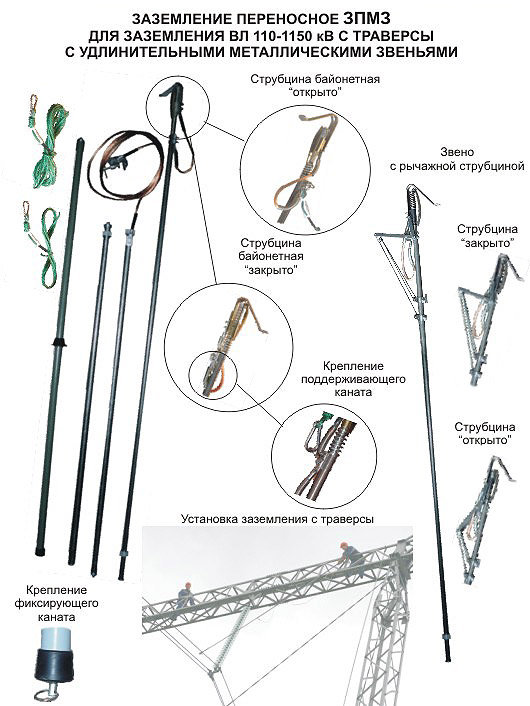

Заземление переносное ЗПМЗ для ВЛ 110-1150 кВ состоит из байонетного зажима для закрепления на фазном проводе ВЛ, металли-ческих токопроводящих звеньев, изолирующей стеклопластиковой штанги с рукояткой, заземляющего проводника, и струбцины для присоединения к заземленным элементам конструкции ВЛ.
Гибкий заземляющий проводник изготовлен из медных жил и покрыт прозрачной полимерной оболочкой. Концы провода запрессованы в кабельные наконечники. Для защиты провода от излома, в местах его подсоединения, имеются оболочки в виде пружин из стальной проволоки, либо из полимерного материала.
Для постановки/снятия заземления ЗПМЗ на участках провисших проводов ЛЭП, возможна комплектация звеном-зажимом с рычажно-канатным приводом. В комплект поставки входит чехол для транспортировки и хранения заземления в сложенном состоянии.
Также возможно производство продукции по требованиям заказчика.
ЗПМЗ-6-10-Б2-1/1-25
ЗПМЗ-110-220-Б4-1/1-25
ЗПМЗ-330-500-Б4-1/1-25
ЗПМЗ-750-Б4-1/1-25
ЗПМЗ-1150-Б4-1/1-25
