Клапан дыхательный механический КДМ-50 СТ, КДМ-100 СТ, КДМ-150СТ

Клапан дыхательный КДМ 50 со встроенным огнепреградителем предназначен для герметизации газового пространства резервуаров со светлыми нефтепродуктами и регулирования давления в необходимых пределах, сокращает потери от испарения нефтепродуктов и уменьшает загрязнение окружающей среды и имеет функцию электрообогрева.

Дыхательный клапан КДМ-50 (КДМ-100 ст, КДМ-150 ст) устанавливается на монтажные патрубки вертикальных и горизонтальных резервуаров присоединительным фланцем-переходником 4. Для защиты от прямого влияния осадков и ветра дыхательный клапан имеет крышку 9.

• Пропускная способность для КДМ-50ст, м³/ч, не более 22
• Габариты, мм, не более:
• длина L 328
• ширина 172
• высота H 240
• Присоединительные размеры, мм
• D 140
• D1 110
• d 14
• n, шт 4
• m, кг, ~ 8

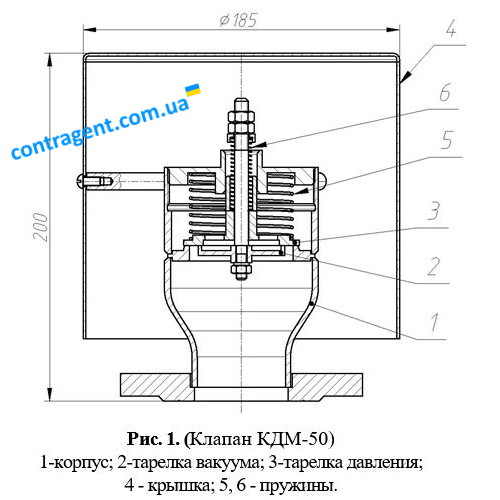

Клапаны кдм-50 состоят из корпуса 1, тарелки вакуума 2, тарелки давления 3, крышки 4, переходника 5.
Сварной корпус 1  представляет собой сварную конструкцию, внутри которой расположено седло для тарелки давления. Тарелка давления одновременно служит седлом для тарелки вакуума.

Тарелки давления и вакуума поджаты пружинами 5 и 6 соответственно. Уменьшая или увеличивая сжатия пружин, мы тем самым регулируем давление (вакуум) срабатывания клапана.

При  снижении давления в полости резервуара ниже настройки клапана на вакуум, тарелка вакуума открываются под действием атмосферного давления, сообщая газовое пространство резервуара с атмосферой, обеспечивая пропуск воздуха в газовое пространство резервуара. При достижении давления в резервуаре расчетных значений  тарелка вакуума закрывается.

При увеличении давления в полости резервуара выше настройки клапана, это давление прижимает тарелки вакуума,  открывает тарелку давления и происходит выпуск паровоздушной смеси в атмосферу. После снижения избыточного давления до   расчетных значений тарелка возвращается в исходное положение (закрывает седло клапана).

Для исключения отложений на седлах и тарелках смолистых и других веществ клапан оснащен электрообогревом. Описание и руководство по электрообогреву приведено в паспорте на него.

Для защиты тарелок давления и вакуума от прямого воздействия солнца и атмосферных осадков над ними установлена крышка.
