Электродвигатель АИР90L2, АИР90L4, АИР90L6, АИР90LА8, АИР90LВ8
Діапазон цін: від 6 000 ₴ до 7 800 ₴
Реализуем все исполнения моторов серии АИР90 от 0,75 кВт до 3,0 кВт. Цены электродвигателей различные для монтажного исполнения IM1081 (на лапах), для исполнений: IM2081 (лапа/фланец); IM3081 (фланцевое).
| Частота | Артикул для заказа | Р. | Тип двигателя |
| 3000 об/мин. | 10009 | 3 | АИР90 L2 |
| 1500 об/мин. | 10039 | 2,2 | АИР90 L4 |
| 1000 об/мин. | 10069 | 1,5 | АИР90 L6 |
| 750 об/мин. | 10098 | 0,75 | АИР90 LА8 |
| 10099 | 1,1 | АИР90 LВ8 |
Асинхронные электродвигатели АИР90L2, АИР90LВ2, АИР90L4, АИР90LВ4, АИР90L6, АИР90LА8, АИР90LВ8 с короткозамкнутым ротором применяются практически во всех отраслях сельского хозяйства и промышленности. Они предназначены для привода вентиляционного оборудования, насосов, станков, эскалаторов, компрессорных установок и др. машин.
Структура условного обозначения АИР90L2, АИР90L4, АИР90L6, АИР90LA8, АИР90LB8:
| АИР | 90 | L | Х | Х | Х |
| 1 | 2 | 3 |
АИ ‒ асинхронная унифицированная серия;
Р ‒ привязка мощностей к установочно-присоединительным размерам по РС 3031-71;
90 ‒ габарит (высота оси вращения), мм;
L ‒ установочные размеры по длине станины;
1 ‒ длина сердечника (А, В);
2 ‒ число полюсов (2, 4, 6, 8);
3 ‒ климатическое исполнение и категория размещения по ГОСТ 15150-69.
Основные технические характеристики:
- привязка мощности и установочных размеров стандарту ГОСТ Р 51689-2000;
- степень защиты IP54, IP55 по ГОСТ 17494-87;
- изоляция класса нагревостойкости F по ГОСТ 8865-93;
- исполнение электродвигателей по способу монтажа IM1081, IM1082, IM2081, IM2082, IM2181, IM2182, IM3081, IM3082, IM3681, IM3682 по ГОСТ 2479-79;
- климатическое исполнение У3; Т2 по ГОСТ 15150-69;
- номинальный режим работы S1 по ГОСТ 183-74;
- допустимое значение вибрации двигателей – 1,8мм/с по ГОСТ 20815-93.
Технические характеристики электродвигателя АИР 90L2, АИР 90L4, АИР 90L6, АИР 90LA8, АИР 90LB8.
| Электродвигатель | Мощность | Об/мин.* | Ток при 380В, А* | KПД, %* | Kоэф. мощн.* | Iп/ Iн | Мп/Мн | Мmax/Мн | Момент инерции, кгм2* | Масса, кг* |
| АИР90L2 |
3 кВт | 2870 | 6,1 | 84,5 | 0,88 | 7,0 | 2,3 | 2,6 | 0,0024 | 20,6 |
| АИР90L4 | 2,2 кВт | 1420 | 5,2 | 81,0 | 0,83 | 6,0 | 2,0 | 2,6 | 0,0056 | 19,7 |
| АИР90L6 | 1,5 кВт | 935 | 4,2 | 76,0 | 0,75 | 5,0 | 2,0 | 2,3 | 0,0066 | 20,6 |
| АИР90LA8 | 0,75 кВт | 705 | 2,6 | 72,5 | 0,71 | 4,0 | 1,5 | 2,0 | 0,0063 | 19,5 |
| АИР90LB8 | 1,1 кВт | 710 | 76 | 0,72 | 4,5 | 1,5 | 2,2 | 0,0090 | 22,3 |
* – параметры имеют незначительные отличия в зависимости от производителя двигателя.

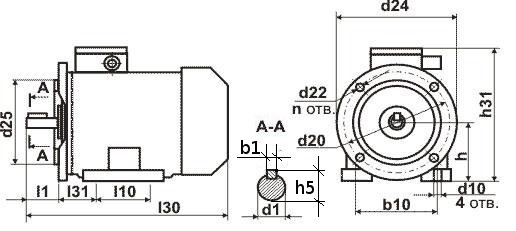

Габаритно-присоединительные размеры двигателей АИР90 исполнений IM1081, 2081, 3081.
| Тип | l30* | h31* | d24 | l1 | l10 | l31 | d1 | d10 | d20 | d22 | d25 | b10 | n | h | l21* | l20* | h10* | h5 | b1 |
| АИР 90L2, L4, L6, LA8, LB8 | 350 | 217 | 250 | 50 | 125 | 56 | 24 | 10 | 215 | 14 | 180 | 140 | 4 | 90 | 12 | 4 | 10 | 27 | 8 |
* – размеры могут незначительно отличаться в зависимости от завода-изготовителя электродвигателя.
Аналоги взаимозаменяемых двигателей: АД 90L2, А 90L2, АИРМ 90L2 4АМУ 90L2, 4АМ 90L2, 4А 90L2 5АМ 90L2, 5АИ 90L2, 5А 90L2 6АМУ 90L2 Y3 90L2, Y2 90L2.
Этот товар и другие Электроприборы: Приспособление для прокола кабеля ППК-10, ППК-35, Измерительная штанга Е115Ш, Перчатки диэлектрические шовные, Клещи изолирующие КВП-2 Вы можете заказать у наших менеджеров. Отгрузка возможна удобным для Вас способом.

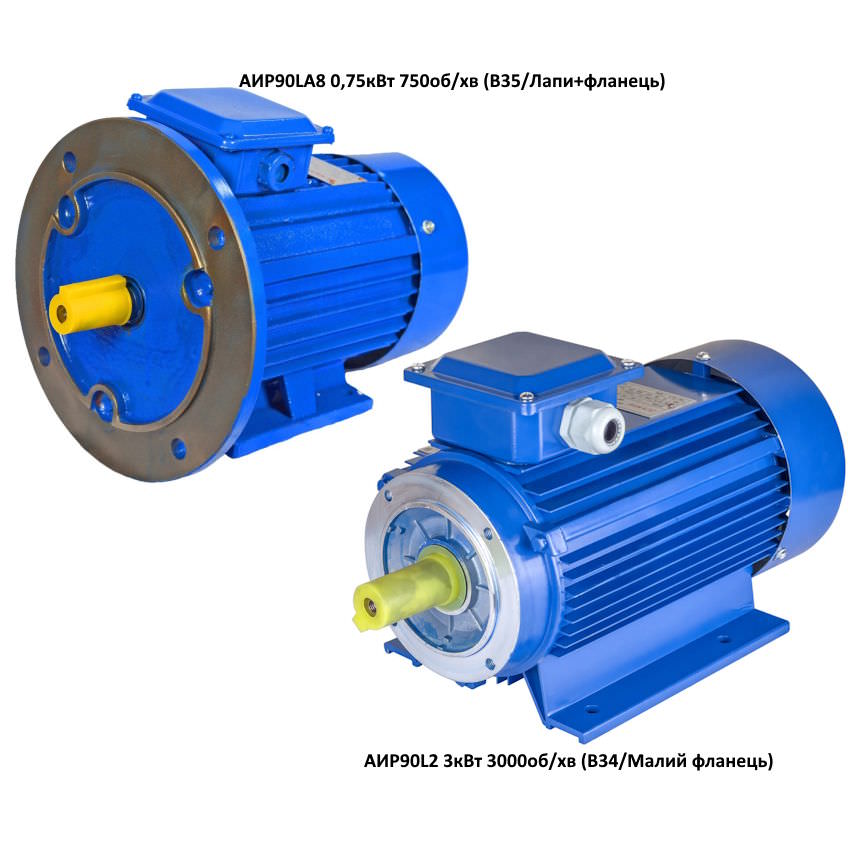

| Модель | Электродвигатель 0,75кВт 750об/мин АИР90LA8 (B3/Лапы), Электродвигатель 0,75кВт 750об/мин АИР90LA8 (B35/Лапы+фланец), Электродвигатель 1,1кВт 750об/мин АИР90LB8 (B35/Лапы+фланец), Электродвигатель 1,1кВт 750об/мин АИР90LB8 (B3/Лапы), Электродвигатель 1,5кВт 1000об/мин АИР 90L6 (В34 лапы+малый фланец), Электродвигатель 1,5кВт 1000об/мин АИР90L6 (B35/Лапы+фланец), Электродвигатель 1,5кВт 1000об/мин АИР90L6 (B3/Лапы), Электродвигатель 2,2кВт 1500об/мин АИР90L4 (B35/Лапы+фланец), Электродвигатель 2,2кВт 1500об/мин АИР90L4 (B3/Лапы), Электродвигатель 2,2кВт 1500об/мин АИР90L4 (B34/Малый фланец), Электродвигатель 3кВт 3000об/мин АИР90L2 (B35/Лапы+фланец), Электродвигатель 3кВт 3000об/мин АИР90L2 (B3/Лапы), Электродвигатель 3кВт 3000об/мин АИР90L2 (B34/Малый фланец) |
|---|
