Дыхательный клапан СМДК-50 резьбовой с огнепреградителем (СМДК-40)

Дыхательный клапан СМДК-50 – устройство для герметизации вертикального стального резервуара и улавливания легких фракций углеводородов в результате рекуперации парогазовой смеси. Так как в результате закачки и опорожнения (т. н. большое дыхание) или температурных расширений жидкости (т. н. малое дыхание) возникают силы, способные разрушить резервуар, необходимо поддерживать в нем атмосферное давление. Однако использование открытых резервуаров приведет к высокой потере легких нефтяных фракций и воздействию внешней среды на внутреннее пространство резервуара. Для этого были разработаны и используются дыхательные клапаны типа СМДК-50.

Характеристика на Дыхательный клапан СМДК-50 резьбовой с огнепреградителем (типа “Горшок”):

Максимальная пропускная способность, м3/ч: 25;

Условный проход, мм: 50;

Габариты(Д/Ш/В), мм: 100/100/100;

Вес, кг: 0,5

Устойство и принцип работы клапана СМДК-50 муфтового (резьбового) присоединения:

Клапан совмещенный, механичестий, дыхательный состоит из корпуса – “8”, двух клапанов “1”, “2”, двух пружин “9”, “7”, штампованной крышки “6” и фланца “11” с резиновым кольцом “3”. При повышении давления в цистерне 180-200 мм вод.ст. открывается впускной клапан “2” сжимает пружину “9” и перемещается в корпусе, открывая выход избыточному давлению в атмосферу.

При понижении давления в цистерне, соответствующего разрежению 20-25 мм вод.ст. открывается впускной клапан “1”…

Для предотвращения проникновения пламени через СМДК 50 во внутреннюю полость цистерны в нижней части СМДК-50 установлен огневой предохранитель “13”.

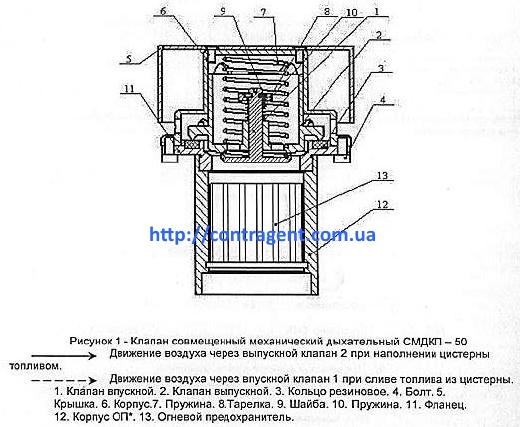

Схема клапана дыхательного СМДК -50 муфтового:

Год выхода из производства Клапана СМДК 50 – текущий. Клапан СМДК-50 резьбовой – это незаменимая деталь резервуара на любом АЗС или нефтебазе. Также на складе ООО “Фирма Контрагент” имеются клапаны СМДК-50 АА с фланцевым креплением.
