Указательные реле РЭУ-11, РЕУ-11

Указательные реле РЭУ-11, РЕУ-11 Указательные реле РЭУ-11-11, РЕУ-11-30
  • Артикул: 03733 (Цена грн с НДС) Цена с НДС; От 15.10.2023г.
    реле указательное РЭУ-11 1 380,00 грн.
    Реле РЭУ 11-21-5-40 УХЛ3 1 380,00 грн.
    Реле РЭУ -11-23-5-40 У3 110В 1 380,00 грн.
    В корзину! Удалить из корзины
Реле указательные серии РЭУ-11 предназначены для сигнализации аварийного состояния в цепи постоянного тока напряжением до 220 В и переменного тока напряжением до 380 В частотой 50 Гц.

Реле указательные серии РЭУ-11 применяются для сигнализации аварийного состояния в цепях постоянного тока напряжением до 220В, переменного тока напряжением до 380В частоты 50Гц и напряжением до 440В частоты 60Гц и применяются в устройствах автоматики, в том числе сейсмостойких, в качестве комплектующих изделий.

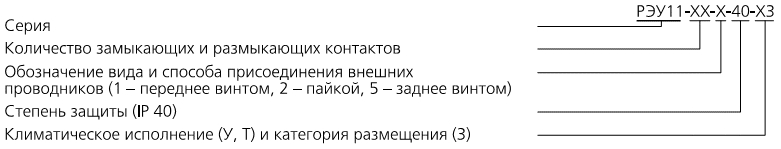

Структура условного обозначения Реле указательного РЭУ-11

rele reu 11 Реле указательное РЭУ-11

Реле указательное РЭУ-11 широко используются на промышленных предприятиях для управления системами автоматики, в системах защиты электроэнергетических объектов.

Технические характеристики

Типоисполнение реле Количество и вид контактов
Замыкающие Размыкающие без самовозврата
без самовозврата с самовозвратом
РЭУ11-20 2 0 0
РЭУ11-30 2 1 0
РЭУ11-11 1 0 1
РЭУ11-21 1 1 1
РЭУ11-02 0 0 2
РЭУ11-12 0 1 2











Реле РЭУ11 с успехом заменяет реле электромагнитное промежуточно-указательное РЭПУ-12М

Реле с контактом с самовозвратом изготавливаются только для постоянного тока. В зависимости от рода тока и вида включающей обмотки реле изготавливаются в исполнениях, приведенных ниже.

Номинальное U, В Номинальная частота, Гц Сопротивление обмотки
активное полное
12 --- 90...110 ---
24 --- 360...440 ---
48 --- 1410...1700 ---
110 --- 7560...9240 ---
110 50 1000 2420
220 --- 30000...39000 ---
220 50/60 3500/2400 9680
230 50/60 3840/2520 10580/10580
240 50 4040 11520
380 50/60 11800/8000 28880/28880
400 60 9000 32000
415 60 11000 34445
440 60 11900 38720





















Номинальная сила тока, А Сопротивление обмотки
активное, для реле постоянного тока полное, для реле переменного тока 50/60Гц
0.006 6400...7000 ---
0.010 1950...2290 ---
0.016 824...936 ---
0.025 340...400 3200
0.050 88...98 3200
0.060 55...62 ---
0.080 28...39 312
0.10 17.3...19.9 200
0.16 6.5...7.3 78
0.25 2.74...3.1 32
0.40 1.1...1.24 12.5
0.50 0.6...0.7 8
1.0 0.17...0.21 2
2.5 0.03...0.035 0.32
4.0 0.015...0.0155 ---





















Мощность, потребляемая реле в холодном состоянии при номинальном напряжении или силе тока, и напряжение или сила тока срабатывания реле, измеренные в нормальных климатических условиях, не превышают величин, приведенных ниже.

Род тока постоянный переменный
Реле с обмоткой напряжения тока напряжения тока
Потребляемая мощность 1.75Вт 0.25Вт 5В·А 2В·А
Напряжение или сила тока срабатывания 0.7 Uном 0.85 Iном 0.8 Uном 0.9 Iном
Номинальное напряжение цепей контактов без самовозврата 24...220В
Длительно допустимая сила тока цепей контактов без самовозврата не более 5А
Коммутируемая мощность не более 6Вт
Масса, кг, не более 0.17











Контакт с самовозвратом может коммутировать ток от 0.001 до 0.1А и напряжение от 0.1 до 60В.

Схема подключения

rle shemapodkl reu 11 Реле указательное РЭУ-11

а – с двумя замыкающими контактами без самовозврата,
б – с двумя замыкающими контактами без самовозврата и одним замыкающим контактом с самовозвратом,
в – с одним замыкающим контактом и одним размыкающим контактом без самовозврата,
г – с одним замыкающим контактом и одним размыкающим контактом без самовозврата и одним замыкающим контактом с самовозвратом,
д – с двумя размыкающими контактами без самовозврата,
е – с двумя размыкающими контактами без самовозврата и одним замыкающим контактом с самовозвратом.



По сравнению с аналогом реле РУ-21-1 исполнение реле РЭУ-11Б с контактами с самовозвратом выполнены как для постоянного, так и для переменного тока со значительно большей мощностью, коммутируемой контактами с самовозвратом и коммутируемым напряжением.

Габаритные размеры реле — 42х42х81, масса — не более 0,17 кг.



Фразы для поиска: цена на реле РЭУ-11-30 УХЛ, реле указательное РЭУ-11-0,05A Украина, продажа реле РЭУ-11-5A, наличие реле указательное РЭУ 11, продам РЭУ-1-0,025A в Украине, РЭУ11— реле электромагнитное указательное, реле вказівне РЕУ-11 ціна, РЭУ11-20 Киеве, РЭУ11-30 в Харькове РЭУ11-11 в Днепропетровске,  РЭУ11-21 продам, РЭУ11-02 дешево, РЭУ11-12, Реле РЕУ11-11-125-40 У3, Реле РЕУ11-21-1-40 У3 =220В, 0,016А, Реле РЕУ11-11-5-40-0,15А У3, Реле РЕУ11-11-125-40 У3, Реле РЕУ11-21-2-40 У3 =220В, 0,016А тз, Реле РЕУ11-11-3-40-0,15А У1, Реле указательное 220В РЭУ 11-11-1-40У3.

На сегодняшний день качество поставляемых нами приборов оценено жителями следующих регионов Украины:
Симферополь Феодосия Ялта Киев Севастополь Винница Луцк Волынь Владимир-Волынский Днепропетровск Днепродзержинск Жёлтые Воды Кривой Рог Новомосковск Белая Церковь Борисполь Кировоград Александрия Луганск Алчевск Свердловск Стаханов Сколе Львов Николаев Южноукраинск Одесса Белгород-Днестровский Измаил Ильичевск, Каменское реле реу-11, Красногоровка реле РЕУ 11, Кременчуг Полтава Ровно Донецк Енакиево Краматорск Макеевка Мариуполь Славянск Житомир Бердичев Ужгород Виноградов Мукачево Хуст Запорожье Мелитополь Энергодар Ивано-Франковск Долина Сумы Середина-Буда Ахтырка Конотоп Кролевец Тернополь...



Это и другое оборудование Вы можете приобрести связавшись с менеджерами по продажам ООО "ФИРМА КОНТРАГЕНТ".
