Система управления электрическими звонками СУЭЗ-1 (СУЕЗ-1)

Система управления электрическими звонками СУЭЗ-1 (СУЕЗ-1) Система управления электрическими звонками СУЭЗ-1 (СУЕЗ-1)
  • Артикул: 310539. (Цена включая НДС) с 01.08.2020.

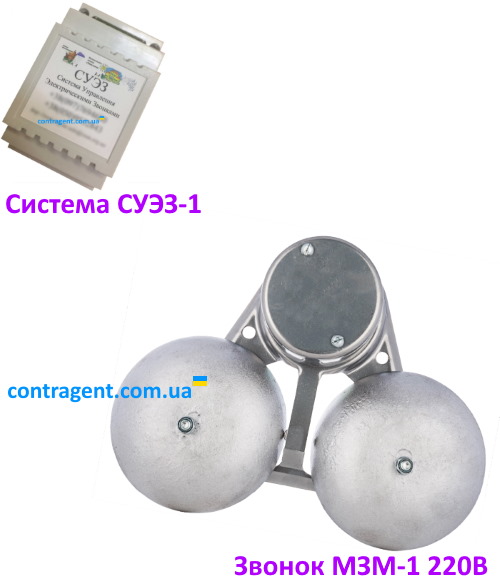

    Звонок (оповещатель звуковой) МЗМ-1 220 В, 50Гц 660,00 грн.
    Система управления звонками СУЭЗ-1 2 400,00 грн.
    В корзину! Удалить из корзины

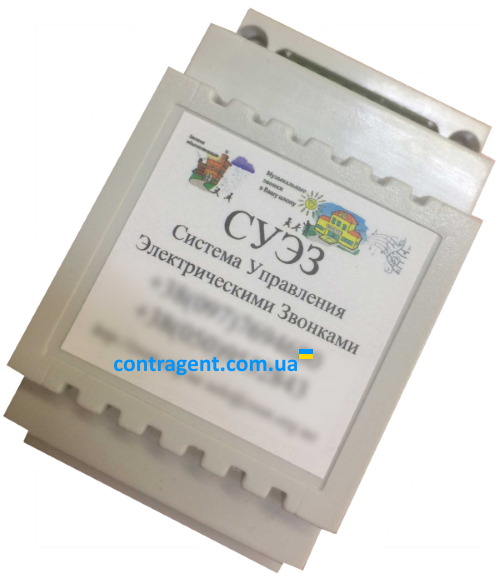

Система управления электрическими звонками выполнена в DIN-реечном корпусе с питанием: 5 или 12 вольт постоянного тока\ 10 Вт. Сухой контакт – 250 вольт\10 Ампер.

 СХЕМА ПОДКЛЮЧЕНИЯ СУЭЗ-1:

1) Блок питания подключается к клеммам: «-» к «GND»(ground)
Если блок питания 5 вольт, то «+», к клемме «+5V» (2 Ампера)
Если блок питания 12 вольт, то «+», к клемме «+7..40» (1 Ампер)
2) Подключение информационного кабеля:

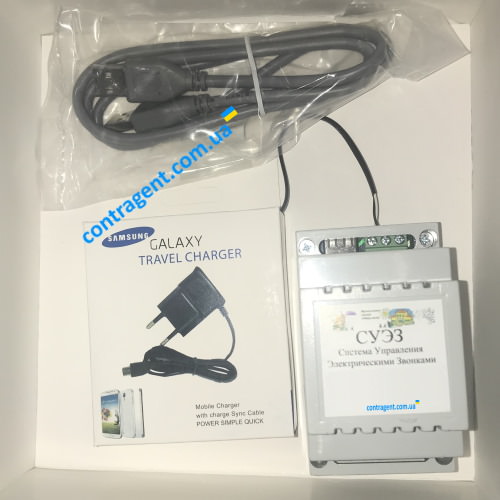

В разъём USB подключаете кабель USB- USB, который идет в комплекте. Система подключается к компьютеру только для внесения изменений в настройки расписания звонков или времени, для работы системы подключение к компьютеру не требуется.
3) Подключение звонков МЗМ-1:

Вы можете подключать до 120 звонков, для каждого звонка задается своя длительность (от 0.5 до 15.5 секунды). Например, предупредительный звонок за минуту до основного будет длиться 1 секунду, а основной - 5 секунд.
Для коммутации звонков используется 2 реле 250 Вольт\10 Ампер.
Первое реле «Rel 0» NO (normally open) – контак, постоянно разомкнутый с «С», NC (normally closed) – контак, постоянно замкнутый с «С», Для каждого реле программируется своё расписание.
Если у вас 2 контура звонков (например, старшая и младшая школа), то вы можете запрограммировать каждый контур отдельно и у вас будет 2 независимых расписания звонков.
Если у вас 1 кольцо звонков, вы можете создать расписание обычное для реле 1 и расписание сокращённое для реле 2, и, при необходимости, просто переподключать контакты на СУЭЗ, а не перепрограммировать ее через компьютер.

УСТАНОВКА ДРАЙВЕРА СУЭЗ-1:
1) Скачайте архив с программой и драйвером с сайта - ссылка будет указана в паспорте СУЭЗ-1.
2) Подключаете к СУЭЗ блок питания и через кабель USB- USB компьютер.
3) Заходите в папку «Driver», в ней выбираете папку «Driver Installation Tool» и в ней выбираете папку соответственно вашей операционной системе – «x64» или «x86» и запускаете «McphCdcDriverInstallationTool».
4) Когда устройство будет установлено, то в списке устройств в диспетчере устройств оно будет отображаться в разделе СОМ- порты, открываете раздел и видите в конце названия устройства номер ком - порта, например, СОМ 3.

НАСТРОЙКА ВРЕМЕНИ на СУЭЗ-1:
В главном окне программы показывается текущее время ПК. Для записи этого времени в контроллер нажмите кнопку «Записать» правее времени. Чтобы узнать какое время сейчас в контроллере. Для проверки правильности записи можно нажать кнопку «Прочитать» и в ответе на эту команду убедиться, что запись прошла успешно.
УСТАНОВКА ВРЕМЕНИ ЗВОНКОВ
В окне программы перейдите на закладку «Расписание». На рисунке в паспорте представлен фрагмент этой закладки, предназначенный для установки времени звонков. Время запуска звонка может быть установлено как цифрами на клавиатуре, так и
нажатием на стрелки вверх/вниз. Есть возможность выбора дней недели, в которые должен срабатывать звонок + время в секундах, указывающее как долго должен звенеть звонок. Диапазон возможных значений 0,5…15,5 секунды с шагом 0,5-1 секунда.
