Пневмораспределители трехлинейные сдвоенные 3МП 16-11П; 12У. ЗМП 25-12П; 11У
-
Артикул: 04361 (Цена грн с НДС) 01.03.2021 года.
ЗМП 16-11П; 12П;11У;12У (Dy16) (аналог У71-22) 13 075,00 грн. ЗМП 25-11П; 12П; 11У; 12У (Dy25) (аналог У71-24) 13 075,00 грн. Ремкомплект №2 на ЗМП16, 25 702,00 грн. Ремкомплект №1 на ЗМП16, 25 2 701,20 грн. В корзину! Удалить из корзины
Используется преимущественно в кузнечно-прессовом (кривошипные пресса) оборудовании.
ООО "ФИРМА КОНТРАГЕНТ" поставляет только новые пневмораспределители 2021 г.в. с выполнением всех гарантийных обязательств.
Пневмораспределители трехлинейные сдвоенные 3МП-16, ЗМП-25 (3МП-16-11, 3МП-25-11)
Пневмораспределители трехлинейные сдвоенные с односторонним электропневматическим управлением, пневматическим возвратом и ручным дублированием потока сжатого воздуха в пневмоприводах кузнечно-прессовых машин, гильотинах, которые имеют одноручные или педальные системы управления.
| Параметры поставляемых ООО "ФИРМА КОНТРАГЕНТ" 3МП | ТТХ | |
| 3МП16 | 3МП25 | |
| Номинальное давление, МПа | 1,0 | 1,0 |
| Условный проход, мм | 16 | 25 |
| Присоединительная резьба | ||
| вход выход |
К 1/4" К 3/4" |
К1" К1 1/4" |
| Пропускная способность пневматической линии «вход-выход», Kv, м3/ч, не менее |
5,0 | 7,0 |
| Пропускная способность пневматической линии «выход-атмосфера», Kv, м3/ч, не менее |
8,0 | 11,0 |
| Потребляемая мощность, Вт, не более | 20 | 20 |
| Максимальное число срабатываний при давлении 0,63 МПа, мин-1 |
100 | 90 |
| Время включения при давлении 0,63 МПа, с, не более | 0,06 | 0,06 |
| Время выключения при давлении 0,63 МПа, с, не более | 0,08 | 0,08 |
| Электрическое напряжение постоянного тока, В | 24±2,4 110+11 |
24±2,4 110+11 |
| Полный средний ресурс, циклов, не менее | 1х106 | 1х106 |
| Масса, в килограммах | 7,1 | 6,9 |
| Отверстия для присоединения внешних пневмолиний распределителей маркируются следующими цифрами: 1—для подвода воздуха; 2—для выхода к потребителю. Отверстия «атмосфера» не маркируются. |
|
|||||||||||

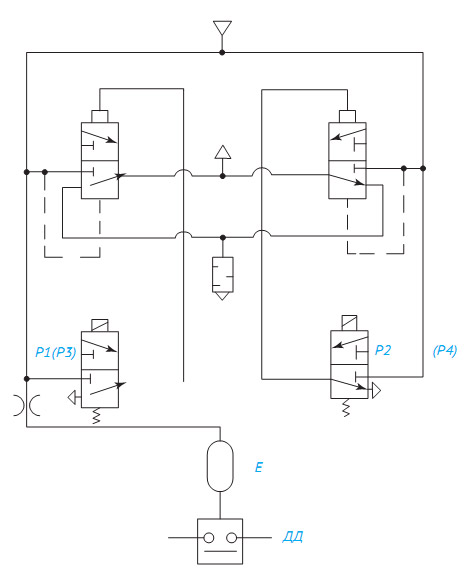

Схема пневматическая принципиальная 3МП
| Поз.обозначение | Наименование | Количество | |
| Р1, Р2 | Распределитель П-ЭПР3.612 УХЛ4 соответствует техническим условиям 0022380.017-96 |
2 | или Р3.Р4 –24В |
| Р3, Р4 | Распределитель П-ЭПР3 .615 УХЛ4 соответствует техническим условиям 0022380.017-96 |
2 | взамен Р1,Р2 –110В |
| ДД | Датчик давления ММ-125 | 1 |

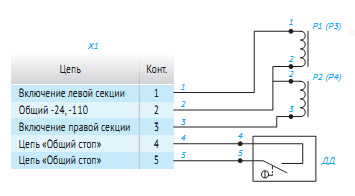

Схема электрическая принципиальная 3МП
 |
|
Устройство и принцип функционирования пневмораспределителей 3МП16, 3МП25
Распределитель выполнен в виде двух соединенных в одно целое клапанных секций, каждая из которых управляется посредством своего пилотного трехлинейного распределителя с электромагнитным управлением.
Для контроля неисправности каждой из трехлинейных секции к их полостям пневмоусилителей подключен сигнализатор, состоящий из двух поршней и микропереключателей. Вся управляющая часть пневмораспределителя 3МП находся под черной пластиковой крышкой.

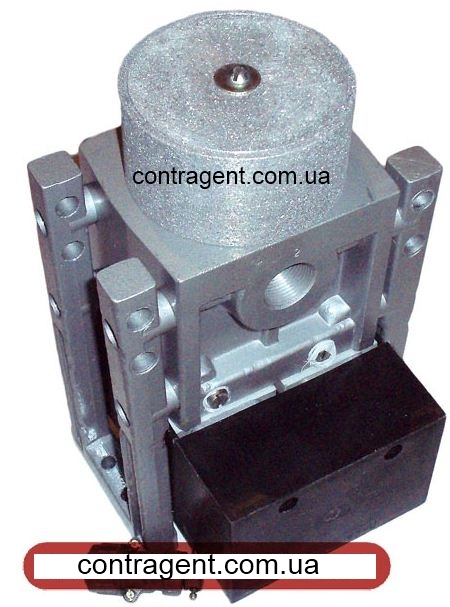

Фотография пневмораспределителя 3МП-16-11П:
Возможные варианты маркировки, пневмораспределители трехлинейные сдвоенные:
Пневмораспределитель 3МП16М11П ,ЗМП 16-11П, 3МП 16-12П, 3МП 16-11У, 3МП 16-12У (полный аналог У71-22)
ЗМП 16-25П, 3МП 16-25П, 3МП 16-25У, 3МП 16-25У (полный аналог У71-24)
Подключение распределителя к цепям пневмопитания должно осуществляться гибким или жестким трубопроводом с внутренним сечением соответствующим условному проходу распределителя.
Состав ремкомплектов для пневмораспределителя ЗМП16 и 3МП25:
| Рем. Комплект 3МП №1 | |||
| 1 | Клапан П-КР25.11.210СБ | ||
| Шайба П-КР25.11.211 | 4 | Ст.3 лист4 | |
| Клапан П-КР25.11.210 | 4 | Рез.см.24В14 | |
| 2 | Кольцо 005-008-19-2-2 | 4 | Рез.см.24В15 |
| 3 | Кольцо 008-012-25-2-2 | 2 | Рез.см.24В16 |
| 4 | Кольцо 007-010-19-2-2 | 2 | Рез.см.24В17 |
| 5 | Кольцо 042-048-36-2-2 | 4 | Рез.см.24В18 |
| 6 | Манжета 1-032-3 | 2 | Рез.см.24В19 |
| 7 | Глушитель ФЭГ100-50 | 1 | |
| Рем. Комплект 3МП №2 | |||
| 1 | Клапан П-КР25.11.210СБ | ||
| Шайба П-КР25.11.211 | 4 | Ст.3 лист4 | |
| Клапан П-КР25.11.210 | 4 | Рез.см.24В14 | |
| 2 | Манжета 1-032-3 | 2 | Рез.см.24В19 |
Это и другое пневмооборудование Вы можете приобрести связавшись с менеджерами по продажам ООО "ФИРМА КОНТРАГЕНТ".
