Пневмораспределители трехлинейные с электромагнитным управлением П-РЭЗ/2,5, П-РЭ З/2,5, П-РЕ 3/2,5

Пневмораспределители трехлинейные с электромагнитным управлением П-РЭЗ/2,5, П-РЭ З/2,5, П-РЕ 3/2,5
  • Артикул: 04216 (Оптовая Цена грн. с НДС) от 01.08.2018 г.
    П-РЭ 3/1М (Dy1,2;0,8) (стыковой (клемная колодка)) 1 560,00 грн.
    П-РЭ 3/2,5 (Dy2,5) 14**, 12**, 1426, 1412, 1425, 1112, 1126, 1411... 984,00 грн.
    П-РЭ 3/2,5 24**, 22**, 2426, 2212, 2425 (резьба К1/4") 996,00 грн.
    П-РЭ 3/2,5 (Dy2,5) 34**, 32**, 3226, 3412, 3425 (бок., резьба К1/8" ) 941,00 грн.
    П-РЭ 3/2,5(Dу2,5) 44**, 42**, 4226, 4212, 4425 (бок.,резьб.К1/8" фиксир.упр.с сальн.) 1 014,00 грн.
    П-РЭ 3/2,5 (Dy2,5) 54**, 52**, 5426, 5212, 5425 (нижн.стык. без кноп,Dyч.упр. с сальн.) 963,00 грн.
    П-РЭ 3/2,5 (Dy2,5) 64**, 62**, 61** 6426, 6212, 6425 (нижн.стык. кнопоч.упр. с сальн.) 1 034,00 грн.
    П-РЭ 3/2,5 (Dy2,5) 74**, 72** (7412, 7426, 7413, 7225) (бок.стык. кноп.упр.с сальн.) 1 342,00 грн.
    Ремкомплект для ремонта П-РЭ 3/2,5 7312 (которые уже не выпускаются) 450,00 грн.
    В корзину! Удалить из корзины
Трехлинейные пневмораспределители с электромагнитным управлением предназначены для управления потоком сжатого воздуха в пневмоприводах различного назначения.

Полное техническое описание с чертежами пневмораспределителя П-РЭ 3/2,5 в формате pdf.

 Параметры

Данные

1. Условный проход, мм

2,5

2. Номинальное давление, МПа

1,0

3. Пропускная способность Kv , м3/ч, не менее

- для всех исполнений, кроме П-РЭЗ/2.5.7 ххх

- для П-РЭЗ/2.5.7 ххх

0,16
0,12

4. Напряжение, В

- постоянный ток

- переменный ток 50 Гц

- переменный ток 60 Гц

12; 24; 48; 110
24; 36; 110; 220; 380;42
110; 220

5. Номинальная мощность электромагнита, не более

- при постоянном напряжении, Вт

- при переменном напряжении 50 Гц, ВА

- при переменном напряжении 60 Гц, ВА

12
22
28

6. Максимальное число срабатываний, мин-1

500

7. Утечки воздуха, см3/мин, не более

5

8. Превышение температуры нагрева обмотки катушки распределителя над температурой окружающей среды, °С, не более

85

9. Масса, кг, не более

0,5

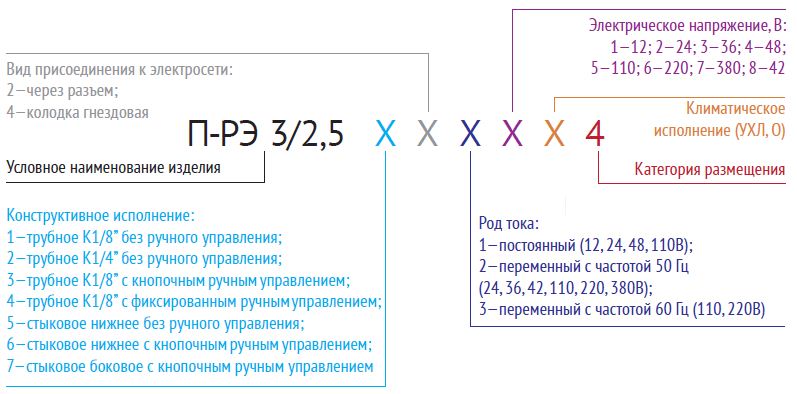

Таблица Пневмораспределители П-РЭЗ-25

Чертежи новых пневмораспределителей серии П-РЭ 3/2,5: П-РЭ3/2,5.2212, П-РЭ3/2,5.2412, П-РЭ3/2,5.2224, П-РЭ3/2,5.2224, П-РЭ3/2,5.2211, П-РЭ3/2,5.2411, П-РЭ 3/2,5 2223, 2423, 2425, 2225, 2227, 2228, 2427, 2428...

2 Чертеж Пневмораспределители  П-РЭЗ-25 чертеж Пневмораспределители П-РЭЗ-25

3Чертеж Пневмораспределители П-РЭЗ-25

чертеж Пневмораспределители П-РЭЗ-254Чертеж Пневмораспределители  П-РЭЗ-25

Маркировки моделей распределителей маркировка при напряжении 220В, 50Гц Цена грн с НДС от 01.08.18
1 П-РЭ 3/1М (Dy1,2;0,8) (стыков.) (с разъёмом) 1639,0
2 П-РЭ 3/1М (Dy1,2;0,8) (стыков.) (клемная колодка) 1560,0
3 П-РЭ 3/2,5 (Dy2,5) 14**, 11** (боковое, резьба К1/8" без кнопочного управления с сальн.) 1426, 1126 984,0
4 П-РЭ 3/2,5 (Dy2,5) 24** (боковое крепление, резьба К1/4" без кноп. упр.с сальн.) 2426 996,0
5 П-РЭ 3/2,5 (Dy2,5) 34** (боковое крепление, резьб.К1/8" кноп.упр.с сальн.) 3426 941,0
6 П-РЭ 3/2,5(Dу2,5) 44** (боковое крепление, резьб.К1/8" фиксир.упр.с сальн.) 4426 1014,0
7 П-РЭ 3/2,5 (Dy2,5) 54** (нижнее стыковое, без кноп,рyч.упр. с сальн.) 5426 963,0
8 П-РЭ 3/2,5 (Dy2,5) 64** (нижнее стыковое, кнопоч.упр. с сальн.) (полный аналог 61**) 6426, 6126 1034,0
9 П-РЭ 3/2,5 (Dy 2,5) 7312 уже нет по складу - сняты с производства!!! Предлагаем только Ремкомплект для их ремонта. РЕМКОМПЛЕКТ для 7312, 7412 450,0
10 П-РЭ 3/2,5 (Dy2,5) 74** (боковое стыковое, кноп.упр.с сальн.) - (отверстия косые) 7426 1750,0
11 П-РЭ 3/2,5 (Dy2,5) 12** (боковое крепление, резьб.К1/8" без кноп.рyч.упр.) 1226 1006,5
12 П-РЭ 3/2,5 (Dy2,5) 22** (боковое крепление, резьб.К1 /4" без кноп.Dyч.упр) 2226 1160,5
13 П-РЭ 3/2,5 (Dy2,5) 32** (боковое крепление, резьб.К1 /8" кноп.упр.) 3226 1039,5
14 П-РЭ 3/2,5 (Dy2,5) 42** (боковое крепление, резьб.К1 /8" фиксир.упр) 4226 1034,0
15 П-РЭ 3/2,5 Dy2,5) 52** (нижнее стыковое, без кноп.рyч.упр.) 5226 1061,5
16 П-РЭ 3/2,5 (Dy2,5) 62** (нижнее стыковое, кнопоч.упр.) 6226 1133,0
17 П-РЭ 3/2,5 Dy2,5) 72** (боковое стыковое, кнопоч.упр.) 7226 1800,0

Обращаем Ваше внимание что пневмораспределители П-РЭ 3/2,5 7312 (7326, 7325, 7315...) уже не выпускаются и складкских остатков уже нет. Эти распределители чаще всего применялись на Пневмоклапанах У71-22А и У71-24А. Таким образом Вы можете или купить ремкомлект для ремонта старых П-РЭ 3/2,5 7312 или купить всборе новый пневмоклапан У71-22А, У71-24А или симферопольские полные аналоги 3МП-16М, 3МП-25М.




Слова для поиска: п-ре 3/2,5 5312, Пневмораспределитель П-РЭ3/2,5.6425УХЛ4; Dу=2,5мм; Рном=1МПа; IP54; 50Гц;~110В, пневморозподілювач П-РЭ3/2,5.64 25 УХЛ4, ПРЭЗ, ПРЭ3, П РЭЗ 2,5, П-РЕЗ/2,5, пневмораспределитель ПРЭ3/2,5-6111, П-РЭ 3/2,5-6211, П-РЭ 3/2,5-6311, П-РЭ 3/2,5-6411 заказать срочно, П-РЭ3/2,5.6112, П-РЭ 3/2,5-6212, П-РЭ 3/2,5-6312, П-РЭ 3/2,5-6412, П-РЭ3/2,5-6113, П-РЭ 3/2,5-6213, ПРЭ 3/2,5.6313, П-РЭ 3/2,5-6413 наличие, П-РЭ3/2,5-6114, П РЭ 3/2,5-6214 Украина, ПРЭ 3/2,5-6314 в киеве, ПРЭ 3/2,5-6414, ПРЭ3/2,5-6124 продам крым, П-РЭ 3/2,5-6224 купить в донецке, П РЭ 3/2,5-6324 схема, П-РЭ 3/2,5-6424, П-РЭ3/2,5-6125 цена харьков, пневмораспределитель п-рэ 3/2,5 1112, ПРЭ 3/2,5.6225, П-РЭ 3/2,5-6325 срок изготовления, П-РЭ 3/2,5-6425 симферополь пневматика, П-РЭ3/2,5.6126, П-РЭ 3/2,5-6226, П-РЭ 3/2,5-6326, П-РЭ 3/2,5-6426 распределитель п-рэ 3/2.5-1312, пневматика П-РЭЗ-2,5.1425, розподілювач П-РЭ3/2,5-1126..., П-РЭ 3/2,5 6126 | Пневмораспределитель (пневмоклапан) П-РЭ3/2,5-6126 УХЛ4, Пневморозподілювач П-РЭ3/2,5.6125, Пневмо розподілювач П-РЭ 3/2,5 1411, прэ 325 6412, пилот У71-22А 7312, распределители ЧАО Пневматика 6426.
