Пневмораспределитель пятилинейный золотниковый 5Р2 Dу10. 5Р2 231-02-0-1, 5Р2 211-02-0-1, 231-12-0-1

Пневмораспределитель пятилинейный золотниковый 5Р2 Dу10. 5Р2 231-02-0-1, 5Р2 211-02-0-1, 231-12-0-1
  • Артикул: 04254. Оптовая цена с НДС от 01.09.2019 года.
    5Р2 211-02-0 (без плиты) 1 180,00 грн.
    Пневмораспределитель 5Р2 211-12-0 1 404,00 грн.
    5Р2 212-02-0 (без плиты) 900,00 грн.
    распределитель 5Р2 212-12-0 1 125,00 грн.
    5Р2 213-02-0 (без плиты) 1 103,00 грн.
    5Р2 232-12-0-1 хх 2 767,00 грн.
    5Р2 231-02-0-1 хх (без плиты) 2 019,00 грн.
    5Р2 232-02-0-1 хх (без плиты) 2 471,00 грн.
    5Р2 233-02-0-1 хх (без плиты) 1 931,00 грн.
    5Р2 311-02-0 (без плиты) 1 562,00 грн.
    5Р2 331-02-0-1 хх (без плиты) 3 036,00 грн.
    12, 22 - трубный монтаж в стороны К 3/8" (плита монтажная) 322,30 грн.
    52, 62 - батарейный монтаж К 3/8" (плита монтажная) 378,00 грн.
    5Р2 213-12-0 1 551,00 грн.
    5Р2 331-12-0-1 А220, А110, Д24, Д12 3 322,00 грн.
    5Р2 311-12-0 1 815,00 грн.
    5Р2 233-12-0-1 хх 2 167,00 грн.
    5Р2 231-12-0-1 (хх - А220, А110, Д24, Д220...) 2 255,00 грн.
    В корзину! Удалить из корзины
Пневмораспределители используются в пневматических системах для распределения потоков сжатого воздуха, работают на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433...

Пневмораспределитель 5-ти линейный золотниковый 5Р2

Назначение и область применения
  Пневмораспределители пятилинейные 5Р2 с пневматическим и электропневматическим управлением, используются для изменения направления и перекрытия потоков сжатого воздуха в пневматических приводах и системах управления.
    Выпускаются со стыковым без плиты присоединением и на плитах для трубного монтажа.


Основные Технические параметры пневмораспределителя типа 5Р2

ХарактеристикиЗначение
Условный проход, мм
10
Номинальное давление, МПа
1,0
Пропускная способность, Кv, м3/ч, не менее:
-двухпозиционных
-трехпозиционных

1,65
0,85
Время срабатывания, с, не более:
-включение
-выключение

0,08
0,13
Общая утечка воздуха из полостей распределителя, см3/мин, не более
80
Максимальное число срабатываний, 1/с
12
Номинальное напряжение питания, В: постоянного тока / переменного тока 50Гц / переменного тока 60Гц
12,24,48,110 / 24,36,110,220,380 / 110,220
Номинальная потребляемая мощность, не более: постоянного тока, Вт / переменного тока 50Гц, ВА / переменного тока 60Гц, ВА
7 / 9 / 12
Средняя наработка до отказа, циклов, не менее
1*106
Полный средний ресурс, циклов, не менее
5*106
m, кг, не более, по исполнениям:
211-02-0-.. . / 211-12-0...
212-02-0-... / 212-12-0-...
231-02-0-1... / 231-12-0-1...
232-02-0-1... / 232-12-0-1...
311-02-0-... / 311-12-0-...
331-02-0-1... / 331-12-0-1...

0,7 / 1,0
0,6 / 0,9
0,9 / 1,2
1,0 / 1,3
0,9 / 1,2
1,1 / 1,4

     Распределители 5Р2 применяются в пневматических системах, работающих при давлении сжатого воздуха до 1,0 МПа (10 кгс/см2), очищенного не грубее 10 класса загрязненности по ГОСТ 17433 и содержащего распыленное масло вязкостью 10—35 мм2/c (10—35 сСт) при температуре 50 0С с концентрацией из расчета 1-2 капли на 1 м3 воздуха, приведенного к нормальным условиям (температура 20 0С, давление 101325 Па).
       Возможные климатические исполнения УХЛ и О, категории размещения 4, по ГОСТ 15150. Исполнение О - только для стран с тропическим климатом.
      Виброустойчивость и вибропрочность распределителей соответствуют II степени жесткости по ГОСТ 28988.
     Степень защиты оболочки электромагнита распределителей с электромагнитным управлением — IP 54 по ГОСТ 14254.
      Превышение t нагрева обмотки катушки распределителя над t окружающей среды не более 85 0С.
     Размер монтажной поверхности — 2 по ИСО 5599/1.
     При монтаже распределителей 5Р2-212... и 5Р2-232... нужно обеспечить горизонтальное положение оси золотника; монтажное расположение распределителей других схем — любое.

Ниже размещено фото пневмораспределителя 5Р2 231-02-0-1 (Рном=1МПа; Кν=1,5м3/ч):

5Р2 231-02-0-1 пневмораспределитель

Возможные исполнения распределителей 5Р2

Схемы
Исполнение
211
 Двухпозиционный с односторонним пневмо управлением и пневматическим возвратом
212
 Двухпозиционный с двухсторонним пневмо управлением
231
 Двухпозиционный с односторонним электропневматическим управлением и ручным дублированием и пневматическим возвратом
232
 Двухпозиционный с двухсторонним электропневматическим управлением и ручным дублированием
311
 Трехпозиционный с двухсторонним пневматическим управлением, возврат в среднюю позицию пружинный, все линии перекрыты
331
 Трехпозиционный с двухсторонним электропневматическим управлением, возврат в среднюю позицию пружинный, все линии перекрыты

Структура условного обозначения пневмораспределителей
5Р2.231-..., 5Р2.211-..., 5Р2.212-..., 5Р2.232-..., 5Р2.311-..., 5Р2.331-...

5Р2-ХХХ-Х2-0-1-ХХХХ-Х4
            Вид климатики по ГОСТ 15150-69
Род, частота, номинальное напряжение электрического тока:
А— переменный ток, 50 Гц (24, 36,110,220, 380В);
Б — переменный ток, 60 Гц (110, 220В);
Д — постоянный ток (12, 24, 48, 110В).
Способ присоединения к электросети: 1 —разъем
0 — без индикации управляющего сигнала
Способ присоединения пневмолиний (размер монтажной поверхности по ИСО 5599/1):
0 — стыковое без плиты;
1 — стыковое с плитой для трубного монтажа с отверстиями для присоединения труб в стороны и конической присоединительной резьбой КЗ/8" ГОСТ 6111
Пневмосхема
Тип пневмораспределителя (условный проход 10 мм)

   Далее указаны примеры условных обозначений распределителя двухпозиционного с односторонним электропневматическим управлением и ручным дублированием и пневматическим возвратом, с монтажной плитой с размером стыковой поверхности 2, без индикации управляющего сигнала, с присоединением к электросети через разъем, для переменного тока с частотой 50 Гц и номинальным напряжением 220В, климатического исполнения УХЛ 4:
- Пневмораспределитель 5Р2.231-12-0-1-А220 УХЛ4 ТУ2-053-0223807-005-93

   - то же, с двусторонним управлением:
- Пневмораспределитель 5Р2.232-12-0-1-А220 УХЛ4 ТУ2-053-0223807-005-93

    Возможные варианты исполнения пневмораспределителей:


5Р2.231-12-01, 5Р2.231-02-01, 5Р2.211-12-0, 5Р2.211-02-0, 5Р2.212-12-0, 5Р2.212-02-0,

5Р2.231-02-0-1, 5Р2.231-12-0-1, 5Р2.231-52-0-1, 5Р2.232-02-0-1, 5Р2.232-12-0-1,

5Р2.232-52-0-1, 5Р2.311-12-0, 5Р2.311-02-0, 5Р2.331-02-0-1, 5Р2.331-12-0-1

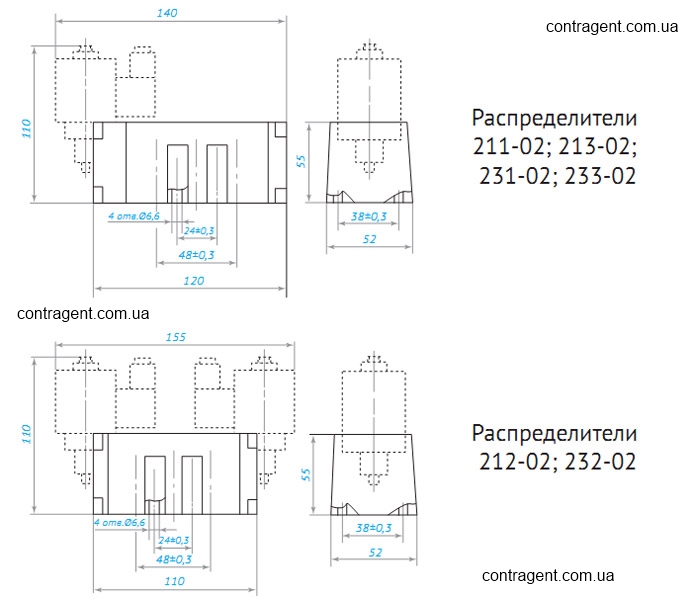

Пневмораспределители пятилинейные золотниковые типа 5Р2 Dу10 5Р2 211-02-0 без плиты поставляются фирмой contragent.com.ua

Специалисты ООО "Фирма Контрагент" с радостью помогут подобрать замену ранее выпускавшихся пневмораспределитей. Например: пневмораспределитель П-Р52 УХЛ4 ~220В 82 г.в. можно заменить на современный 5Р2 232-12-0-1 А220.

Пневморозподілювач 5Р2 231-02-0-1 А110, Пневморозподілювач 5Р2 231-12-0-1 А110, Пневморозподілювач 5Р2 231-12-0-1 А220, Пневморозподілювач 5Р2 231-12-0-1 Д24, Пневморозподілювач 5Р2 232-02-0-1 А110, Пневморозподілювач 5Р2 232-02-0-1 Д24, Пневморозподілювач 5Р2 232-12-0-1 А220, Пневморозподілювач 5Р2 331-12-0-1 А220, Пневморозподілювач 5Р2 331-12-0-1 Д24, пневматика симферопольского завода дилер в украине, 5Р2 232-12-0-1 А110 купить в Киеве, 5 Р2 232-12-0-1 А24 купить в Днепре
