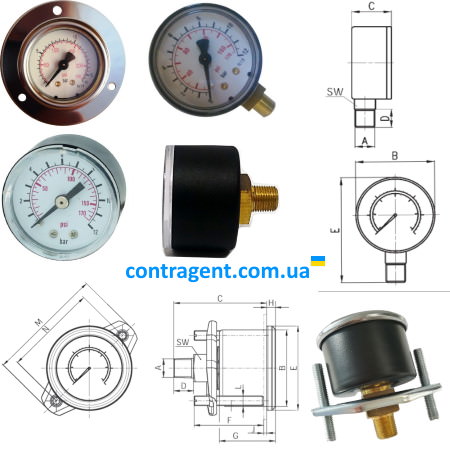

Манометр глицериновый M063-P10G (М043, М053, М063)

Манометр глицериновый на складе ООО "Фирма Контрагент". Манометр глицериновый M063-P10G (М043, М053, М063)
  • Артикул: 03756. Цена с НДС от 10.03.2023 года
    Манометр М053р12 (1/8", 12 бар) 660,00 грн.
    Манометр М053р10 (1/8", 10 бар) 660,00 грн.
    Манометр гліцериновий M063-P10G 900,00 грн.
    M043-P12 Манометр (G1/8, осевой) 510,00 грн.
    M043-P10 Манометр (G1/8, осевой) 510,00 грн.
    В корзину! Удалить из корзины
Манометры серии М043, М053, М063: радиальные, осевые, фланцевые, панельные, виброустойчивые (глицериновые). Градуировка в Bar и Psi.

Общие характеристики манометров

Конструкция

с трубчатой пружиной

Номинальный размер

40, 50, 63
Исполнения

осевое
Материалы

корпус для осевого и радиального исполнения - пластик
смотровое окно - пластик
механизм - медный сплав
циферблат и стрелка - пластик
Рабочая температура

–40°C ÷ +60°C
Степень защиты манометров

стандартные - IP42
глицериновые - IP65
Рабочее давление

постоянное - не более 3/4 от верхнего предела измерений
переменное - не более 2/3 от верхнего предела измерений
верхний предел измерений - кратковременная подача давления



M

043

 - P 12 G



M МАНОМЕТР
043 РАЗМЕР
043 = номинальный размер 40
053 = номинальный размер 50
063 = номинальный размер 63
-
P ИСПОЛНЕНИЕ
P = осевое, размер 043; 053; 063
R = радиальное, размер 043; 053; 063
F = панельное с монтажным фланцем, размер 043; 063
U - панельное с монтажной скобой, размер 043; 063
12 ДИАПАЗОН ИЗМЕРЕНИЙ
02,5 = 2,5 бар
04 = 4 бар
06 = 6 бар
10 = 10 бар
12 = 12 бар
16 = 16 бар
25 = 25 бар
40 = 40 бар
 G

без обозначения = стандарт
Опционально: V = вакуумметр / мановакуумметр
Опционально: G = заполненный глицерином (по запросу)



Манометры с осевым подводом воздуха "P"

Класс точности CL2,5 (Модели M043 и M053)
Класс точности CL1,6 (Модели M063)

Размер

 Диапазон измерений / Модели манометров
Мод. A B C D SW 2,5 бар 4 бар 6 бар 10 бар 12 бар 16 бар 25 бар
M043-P R1/8 Ø39 42 10 14 M043-P02,5 M043-P04 M043-P06 M043-P10 M043-P12 M043-P16 M043-P25
M053-P R1/8 Ø49 47,5 10 14 M053-P02,5 M053-P04 M053-P06 M053-P10 M053-P12 M053-P16 M053-P25
M063-P R1/4 Ø62 47 12 14 M063-P02,5 M063-P04 M063-P06 M063-P10 M063-P12 M063-P16 M063-P25



Манометры с радиальным подводом воздуха "R"



Размер

 Диапазон измерений / Модели манометров
Мод. A B C D E SW 2,5 бар 4 бар 6 бар 12 бар
M043-R R1/8 Ø39 26 10 57 14 M043-R02,5 M043-R04 M043-R06 M043-R12
M053-R R1/8 Ø49 27,5 10 70 14 M053-R02,5 M053-R04 M053-R06 M053-R12
M063-R R1/4 Ø62 27,5 12 83 14 M063-R02,5 M063-R04 M063-R06 M063-R12



Манометры фланцевые "F"



Размер
Модель A B C D E F G H J K SW
M043-F R1/8

Ø41

 38 10 Ø61 51 Ø3,6 1,2 42,5 42 14
M063-F R1/4

Ø62

 49 12 Ø86 75 Ø3,6 1,2 63,5 63 14



Диапазон измерений / Модели манометров
2,5 бар 4 бар 6 бар 10 бар 12 бар 16 бар 25 бар
M043-F02,5 M043-F04 M043-F06 M043-F10 M043-F12 M043-F16 M043-F25
M063-F02,5 M063-F04 M063-F06 M063-F10 M063-F12 M063-F16 M063-F25



Манометры панельные с монтажной скобой "U"



Размер Диапазон измерений / Модели манометров
Мод. A B C D E F G H L M N K SW J 10 бар 16 бар
M043-U... R1/8

Ø39

 46,5 10 Ø43 35 28 4,5 M5 59 47 40 14 23 max M043-U10 M043-U16
M053-U... R1/4

Ø63

 54,5 13 Ø68 35 32,5 3,7 M5 91 78 63,5 14 25 max M063-U10 M063-U16

K - рекомендуемый диаметр отверстия в панели для монтажа манометра

Выбора манометра

Шкала манометра М043, М053, М063 должна выбираться исходя из условий применения, по следующим критериям:

  • Постоянное во времени измеряемое давление должно быть в пределах от 1/3 до 3/4 от диапазона измерения манометра.
  • При переменном во времени измеряемом давлении необходимо, чтобы оно было в пределах 2/3 от предельных значений диапазона измерения манометра.
  • Пиковое значение давления не должно превышать диапазон измерения манометра.

Описание популярных манометров осевых:

Вакууметр M043-P1V - Присоединение: R1/8", шкала: -1 ... 0 бар, наружный диаметр корпуса 39 мм. Осевой подвод воздуха.
Вакууметр M063-P1V - Присоединение: R1/4", шкала: -1 ... 0 бар, наружный диаметр корпуса 62 мм. Осевой подвод воздуха.
Манометр M043-P01 - Присоединение R1/8", шкала 0 ... 1 бар, наружный диаметр корпуса 39 мм. Осевой подвод воздуха.
Манометр M043-P02,5 - Присоединение R1/8", шкала 0 ... 2,5 бар, наружный диаметр корпуса 39 мм. Осевой подвод воздуха.
Манометр M043-P04 - Присоединение R1/8", шкала 0 ... 4 бар, наружный диаметр корпуса 39 мм. Осевой подвод воздуха.
Манометр M043-P06 - Присоединение R1/8", шкала 0 ... 6 бар, наружный диаметр корпуса 39 мм. Осевой подвод воздуха.
Манометр M043-P10 - Присоединение R1/8", шкала 0 ... 10 бар, наружный диаметр корпуса 39 мм. Осевой подвод воздуха.
Манометр M043-P12 - Присоединение R1/8", шкала 0 ... 12 бар, наружный диаметр корпуса 39 мм. Осевой подвод воздуха.
Манометр M043-P16 - Присоединение R1/8", шкала 0 ... 16 бар, наружный диаметр корпуса 39 мм. Осевой подвод воздуха.
Манометр M043-P25 - Присоединение R1/8", шкала 0 ... 25 бар, наружный диаметр корпуса 39 мм. Осевой подвод воздуха.
Манометр M043-P40 - Присоединение R1/8", шкала 0 ... 40 бар, наружный диаметр корпуса 39 мм. Осевой подвод воздуха.
Манометр M053-P02,5 - Присоединение R1/8", шкала 0 ... 2,5 бар, наружный диаметр корпуса 49 мм. Осевой подвод воздуха.
Манометр M053-P04 - Присоединение R1/8", шкала 0 ... 4 бар, наружный диаметр корпуса 49 мм. Осевой подвод воздуха.
Манометр M053-P06 - Присоединение R1/8", шкала 0 ... 6 бар, наружный диаметр корпуса 49 мм. Осевой подвод воздуха.
Манометр M053-P10 - Присоединение R1/8", шкала 0 ... 10 бар, наружный диаметр корпуса 49 мм. Осевой подвод воздуха.
Манометр M053-P12 - Присоединение R1/8", шкала 0 ... 12 бар, наружный диаметр корпуса 49 мм. Осевой подвод воздуха.
Манометр M063-P01 - Присоединение R1/4", шкала 0 ... 1 бар, наружный диаметр корпуса 62 мм. Осевой подвод воздуха.
Манометр M063-P02,5 - Присоединение R1/4", шкала 0 ... 2,5 бар, наружный диаметр корпуса 62 мм. Осевой подвод воздуха.
Манометр M063-P04 - Присоединение R1/4", шкала 0 ... 4 бар, наружный диаметр корпуса 62 мм. Осевой подвод воздуха.
Манометр M063-P06 - Присоединение R1/4", шкала 0 ... 6 бар, наружный диаметр корпуса 62 мм. Осевой подвод воздуха.
Манометр M063-P10 - Присоединение R1/4", шкала 0 ... 10 бар, наружный диаметр корпуса 62 мм. Осевой подвод воздуха.
Манометр M063-P12 - Присоединение R1/4", шкала 0 ... 12 бар, наружный диаметр корпуса 62 мм. Осевой подвод воздуха.
Манометр M063-P16 - Присоединение R1/4", шкала 0 ... 16 бар, наружный диаметр корпуса 62 мм. Осевой подвод воздуха.
Манометр M063-P25 - Присоединение R1/4", шкала 0 ... 25 бар, наружный диаметр корпуса 62 мм. Осевой подвод воздуха.
Манометр M063-P40 - Присоединение R1/4", шкала 0 ... 40 бар, наружный диаметр корпуса 62 мм. Осевой подвод воздуха.

Описание популярных манометров радиальных

Манометр M043-R01 - Присоединение R1/8", шкала 0 ... 1 бар, наружный диаметр корпуса 39 мм. Радиальный подвод воздуха.
Манометр M043-R02,5 - Присоединение R1/8", шкала 0 ... 2,5 бар, наружный диаметр корпуса 39 мм. Радиальный подвод воздуха.
Манометр M043-R04 - Присоединение R1/8", шкала 0 ... 4 бар, наружный диаметр корпуса 39 мм. Радиальный подвод воздуха.
Манометр M043-R06 - Присоединение R1/8", шкала 0 ... 6 бар, наружный диаметр корпуса 39 мм. Радиальный подвод воздуха.
Манометр M043-R10 - Присоединение R1/8", шкала 0 ... 10 бар, наружный диаметр корпуса 39 мм. Радиальный подвод воздуха.
Манометр M043-R12 - Присоединение R1/8", шкала 0 ... 12 бар, наружный диаметр корпуса 39 мм. Радиальный подвод воздуха.
Манометр M043-R16 - Присоединение R1/8", шкала 0 ... 16 бар, наружный диаметр корпуса 39 мм. Радиальный подвод воздуха.
Манометр M043-R25 - Присоединение R1/8", шкала 0 ... 25 бар, наружный диаметр корпуса 39 мм. Радиальный подвод воздуха.
Манометр M053-R02,5 - Присоединение R1/8", шкала 0 ... 2,5 бар, наружный диаметр корпуса 49 мм. Радиальный подвод воздуха.
Манометр M053-R04 - Присоединение R1/8", шкала 0 ... 4 бар, наружный диаметр корпуса 49 мм. Радиальный подвод воздуха.
Манометр M053-R12 - Присоединение R1/8", шкала 0 ... 12 бар, наружный диаметр корпуса 49 мм. Радиальный подвод воздуха.
Манометр M063-R01 - Присоединение R1/4", шкала 0 ... 1 бар, наружный диаметр корпуса 62 мм. Радиальный подвод воздуха.
Манометр M063-R02,5 - Присоединение R1/4", шкала 0 ... 2,5 бар, наружный диаметр корпуса 62 мм. Радиальный подвод воздуха.
Манометр M063-R04 - Присоединение R1/4", шкала 0 ... 4 бар, наружный диаметр корпуса 62 мм. Радиальный подвод воздуха.
Манометр M063-R06 - Присоединение R1/4", шкала 0 ... 6 бар, наружный диаметр корпуса 62 мм. Радиальный подвод воздуха.
Манометр M063-R10 - Присоединение R1/4", шкала 0 ... 10 бар, наружный диаметр корпуса 62 мм. Радиальный подвод воздуха.
Манометр M063-R12 - Присоединение R1/4", шкала 0 ... 12 бар, наружный диаметр корпуса 62 мм. Радиальный подвод воздуха.
Манометр M063-R16 - Присоединение R1/4", шкала 0 ... 16 бар, наружный диаметр корпуса 62 мм. Радиальный подвод воздуха.
Манометр M063-R25 - Присоединение R1/4", шкала 0 ... 25 бар, наружный диаметр корпуса 62 мм. Радиальный подвод воздуха.
Манометр M063-R40 - Присоединение R1/4", шкала 0 ... 40 бар, наружный диаметр корпуса 62 мм. Радиальный подвод воздуха.

Встроенные манометры

Манометр MX3-R30/W MX3-R30/W-P (0 ÷ 12 бар)
Манометр MX3-R31/W MX3-R31/W-P (0 ÷ 6 бар)
Манометр MX3-R32/W MX3-R32/W-P (0 ÷ 10 бар)
Манометр MX3-R33/W MX3-R33/W-P (0 ÷ 2,5 бар)
