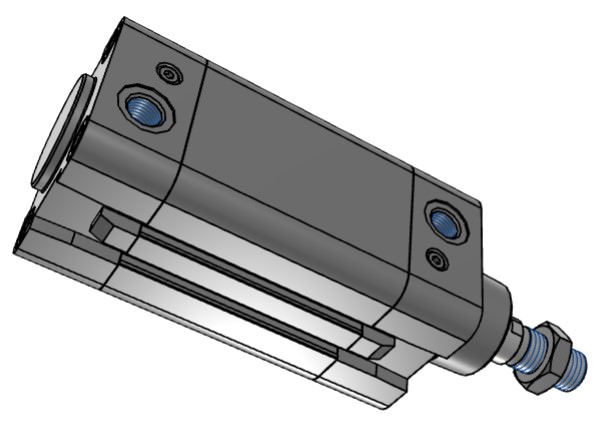

Пневмоцилиндр серия 61 (Ø32 – Ø125) 61M1, 61M2

Цилиндры пневматические Серии 61 разработаны в соответствии с ISO 15552. Гильза из экструдированного алюминиевого профиля имеет два продольных Т-образных паза на трех сторонах для установки магнитных датчиков, что позволяет
сохранить те же габариты цилиндра.

Шпильки расположены внутри гильзы, что улучшает внешний вид цилиндра.
Конструкция цилиндров безопасна и облегчает санитарную обработку и мойку, что имеет большое значение
для пищевой промышленности.
Положение поршня определяется магнитными датчиками положения, устанавливаемыми непосредственно в пазы корпуса цилиндра.
Цилиндры этой серии оснащены устройствами торможения в конце хода с регулировкой интенсивности.
Кроме того, поршень имеет пластиковые шайбы, обеспечивающие бесшумную остановку в крайних положениях.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ – Пневмоцилиндров серии 61 (Ø32 – Ø125) 61M1, 61M2

• Конструкция:  стяжные шпильки внутри профиля
• Действие: одностороннего действия с пружинным возвратом; двустороннего действия;
  тандем, с низким трением (только двустороннего)
• Материалы: стандартный: крышки и поршень – алюминий; шток – нержавеющая сталь AISI 420B;
  гильза – анодированный алюминий, гайки, шпильки – оцинкованная сталь; манжеты – PU;
  с низким трением: стандартные материалы с NBR манжетами поршня и штока
  (манжета поршня FKM – по запросу);
  низкотемпературный: стандартные материалы, шток – нержавеющая сталь AISI 420B покрытие хромом,
  скребок – латунь; гайки – нержавеющая сталь AISI 303, шпильки – нержавеющая сталь AISI 420B, манжеты поршня, штока – PU
• Крепление: передний / задний фланец, лапы, центральная / передняя / задняя подвески, шарниры
• Ход (мин. – макс.): 10 ÷ 2700 мм (с кратностью 1 мм)
• Рабочая температура: стандартный / с низким трением: 0°C ÷ 80°C (при сухом воздухе -20°C)
  низкотемпературный (версия для -40°C): -40°C÷ 60°C (при сухом воздухе -40°C)
  низкотемпературный (версия для -50°C): -50°C÷ 60°C (при сухом воздухе -50°C)
• Рабочее давление: 1 ÷ 10 бар (стандартный / низкотемпературный);
  0,1 ÷ 10 бар (с низким трением)
• Скорость (без нагрузки):
  10 ÷ 1000 мм/с (стандартный / низкотемпературный);
  5 ÷ 1000 мм/с (с низким трением)
• Рабочая среда: очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4].
  Требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4].
