Пневмораспределители четырёхлинейные типа 5РМ 2 (232-73-0-1, 233-83-0-1…)
применяются в пневматических системах для распределения потоков сжатого воздуха (5РМ 212-72-0, 5РМ 232-73-0-1 хх, 5РМ 233-73-0…)
| Данные | ||
| Типы распределителей | Условное обозначение пневмосхем | Исполнение распределителей |
| 5РМ.213 | 213 | Двухпозиционный с односторонним пневматическим управлением и пружинным возвратом |
| 5РМ.212 | 212 | Двухпозиционный с двухсторонним пневмоуправлением |
| 5РМ.233 | 233 | Двухпозиционный с односторонним электропневмоуправлением ручным дублированием и пружинным возвратом |
| 5РМ.232 | 232 | Двухпозиционный с двухсторонним электропневмоуправлением ручным дублированием |
Возможные климатические исполнения УХЛ и О, категории размещения 4, по ГОСТ 15150. Исполнение О – только для стран с тропическим климатом. Виброустойчивость и вибропрочность распределителей соответствуют II степени жесткости по ГОСТ 28988.
| Параметры | Данные | |
| ХХХ-72 | ХХХ-73 ХХХ-83 | |
| Условный проход | 10 | 16 |
| Номинальное давление, МПа | 0,63 | |
| Электрическое напряжение* В: | ||
| -постоянного тока | 12, 24,48, 110 | |
| -переменного тока, частотой 50 Гц | 24, 42, 36, 110, 220 | |
| -переменного тока, частотой 60 Гц | 24, 42, 36, 110, 220 | |
| Мощность электромагнита* не более: | ||
| -постоянного тока, Вт | 8
| |
| -переменного тока, частотой 50 Гц, ВхА | 10 | |
| -переменного тока, частотой 60 Гц, ВхА | 13 | |
| Пропускная способность, Kv, м3/час, не менее: | ||
| -двухпозиционных | 1,9 | 8,0 |
| Время срабатывания при давлении 0,4 МПа, с, не более: | 0,1 | |
| Максимальное число срабатываний, мин-1 | 4,2 | |
| Общая утечка воздуха из-под золотника, см3/мин, не более | 500 | |
| Средняя наработка до отказа, циклов, не менее | 1 х106 | |
Пневмораспределители серии 5рм аналогичны с В63, В64. Пневмораспределитель золотниковый 5РМ 233-73 220В является полным аналогом Пневмораспределителя В64-24А-03 УХЛ4.

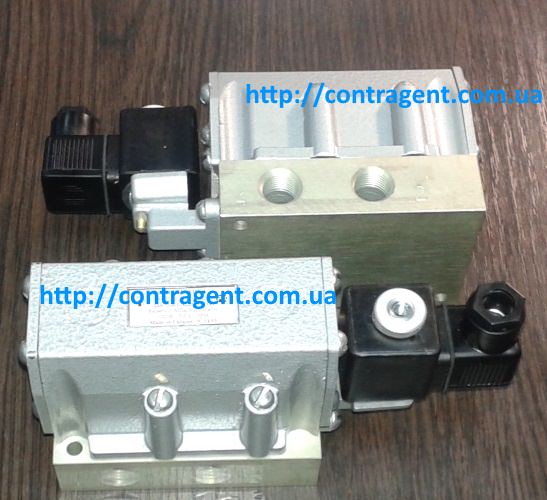

Ниже размещено фото нового распределителя 233-72-0-1-А220 УХЛ4 (Рном=0,63МПа, Kv=1,9 м3/ч, ~220В 50Гц IP57):
