Котушка контакторна КТП 6010, КТП 6020, КТП 6030, КТП 6040, КТП 6050 220В, 110В
Контактори КТП – пристрої відкритого виконання IP00, з природним повітряним охолодженням для мереж зі струмами 160А, 250А, 400А, 630А.

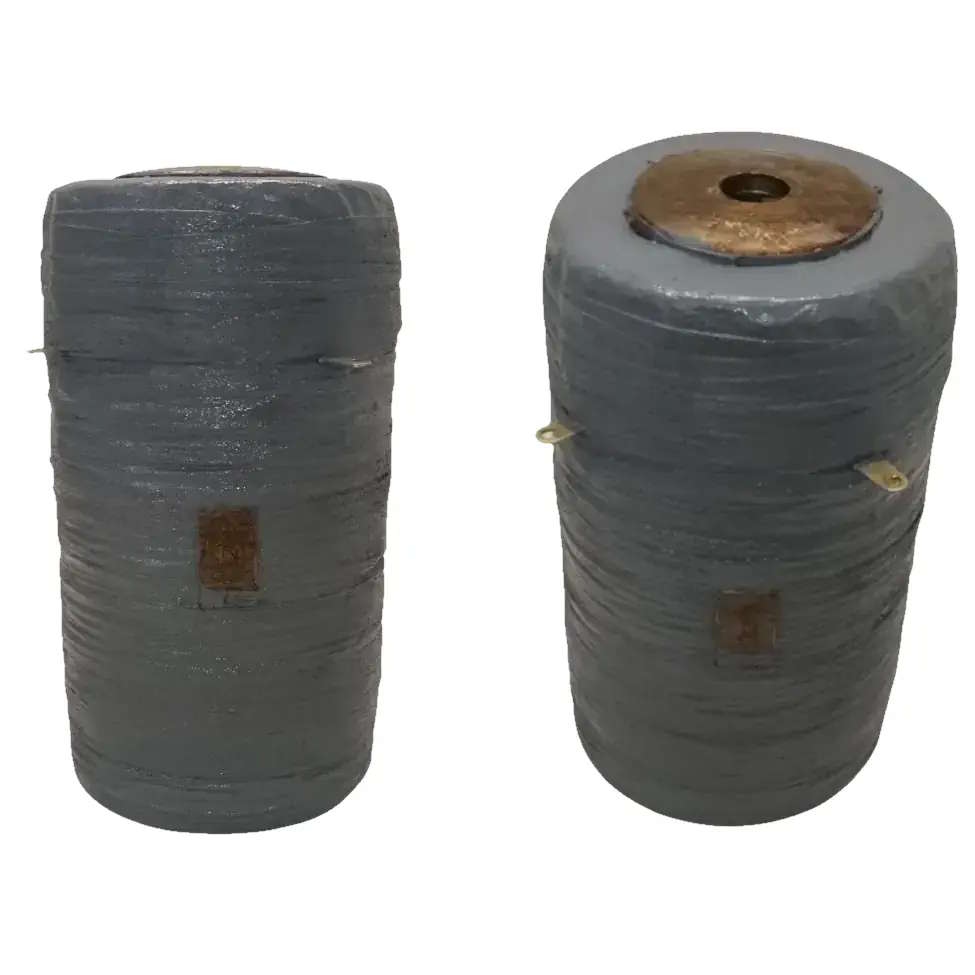

Опис котушок до контакторів КТП
Електромагнітна котушка КТП розрахована на роботу при напрузі 220В та 110В, в режимах ПВ-25%, 40%, 100%.

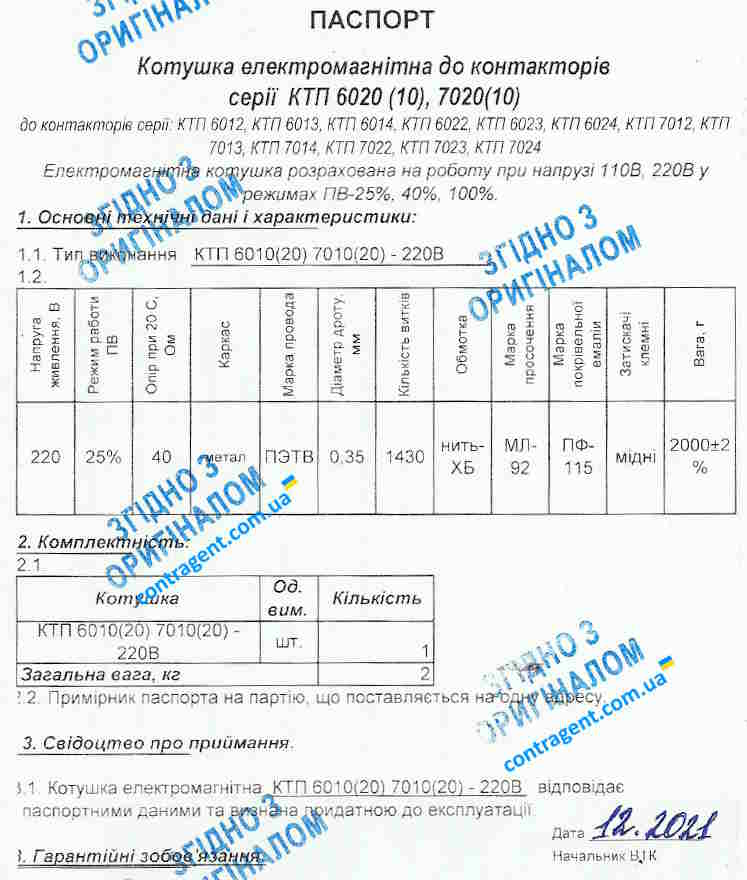

Підприємство постачальник кранових комплектуючих – ТОВ “Фірма Контрагент” гарантує відповідність котушок КТП-6010, КТП-6020, КТП-6030, КТП-6040, КТП-6050 вимогам паспортних даних при дотриманні встановлених умов експлуатації та зберігання.
Приклад роботи КТП: Контактори КТП-6042 чи КТП-6043 спрацьовують лише при подачі напруги на котушку постійного струму електромагніту, внаслідок чого збуджується магнітний потік. Якір контактора КТП під впливом потоку притягується до осердя і рухливі силові контакти замикаються з нерухомими.

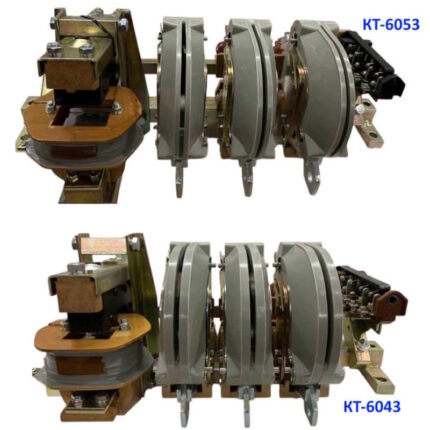

Часто для відновлення нормальної роботи Контактору КТП 6053 УХЛ3 (контактор змінного струму з керуванням постійним струмом, з універсальним приєднанням проводів до рейки, триполюсний, номінальний струм 630А) необхідно купити лише саму котушку постійного струму КТП та мідні Контакти КТП 6050 рухомі / нерухомі. А ремонт існуючтго контактору обходиться завжди дешевше ніж покупка нового контактору КТП.
Порівняльна таблиця котушок КТП |
||||
|---|---|---|---|---|
| Котушки КТП | Використання в наступних моделях контакторів КТП | Креслення | Напруга DC | m, kg |

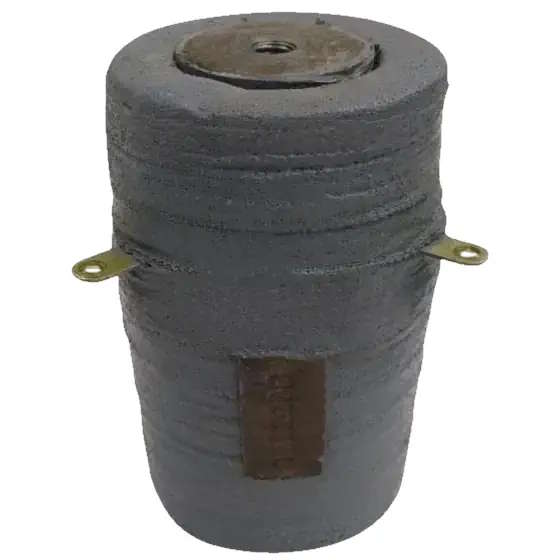

| КТП-6010 | КТП 6012, КТП 6013, КТП 6014, КТП 7012, КТП 7013, КТП 7014 | 5АК 520.061-06 | 110 / 220 | 2 |
| КТП-6020 | КТП 6022, КТП 6023, КТП 6024, КТП 7022, КТП 7023, КТП 7024 | 5АК 520.061-06 | 110 / 220 | 2 |
| КТП-6030 | КТП 6032, КТП 6033 | 110 / 220 | ||
| КТП-6040 | КТП 6042, КТП 6043 | 110 / 220 | 8,9 | |
| КТП-6050 | КТП 6052, КТП 6053 | 110 / 220 | 10,5 | |
Замовляйте нові втягуючі котушки КТП = 110В, = 220В.
Відправка контакторів КТП будь-яким зручним вантажоперевізником по Україні. Наша компанія активно веде зовнішньоекономічну діяльність та завжди готова до співпраці!
Текст доступен на русском языке:
Описание катушек к контакторам КТП
Электромагнитная катушка КТП рассчитана на работу при напряжении 220В и 110В, в режимах ПВ-25%, 40%, 100%.
Предприятие-поставщик крановых комплектующих — ООО “Фирма Контрагент” гарантирует соответствие катушек КТП-6010, КТП-6020, КТП-6030, КТП-6040, КТП-6050 требованиям паспортных данных при соблюдении установленных условий эксплуатации и хранения.
Пример работы КТП: Контакторы КТП 6042 или КТП-6043 срабатывают только при подаче напряжения на катушку постоянного тока электромагнита, в результате чего возбуждается магнитный поток. Якорь контактора КТП под воздействием потока притягивается к сердечнику, и подвижные силовые контакты замыкаются с неподвижными.
Часто для восстановления нормальной работы Контактора КТП 6053 УХЛ3 (контактор переменного тока с управлением постоянным током, с универсальным присоединением проводов к рейке, трехполюсный, номинальный ток 630А) необходимо купить только саму катушку постоянного тока КТП и медные Контакты КТП 6050 подвижные / неподвижные. А ремонт существующего контактора обходится всегда дешевле, чем покупка нового контактора КТП.
Сравнительная таблица катушек КТП |
||||
|---|---|---|---|---|
| Катушки КТП | Использование в следующих моделях контакторов КТП | Чертеж | Напряжение DC | m, kg |
| КТП-6010 | КТП 6012, КТП 6013, КТП 6014, КТП 7012, КТП 7013, КТП 7014 | 5АК 520.061-06 | 110 / 220 | 2 |
| КТП-6020 | КТП 6022, КТП 6023, КТП 6024, КТП 7022, КТП 7023, КТП 7024 | 5АК 520.061-06 | 110 / 220 | 2 |
| КТП-6030 | КТП 6032, КТП 6033 | 110 / 220 | ||
| КТП-6040 | КТП 6042, КТП 6043 | 110 / 220 | 8,9 | |
| КТП-6050 | КТП 6052, КТП 6053 | 110 / 220 | 10,5 | |
Заказывайте новые втягивающие катушки КТП = 110В, = 220В.
Отправка контакторов КТП любым удобным грузоперевозчиком по Украине. Наша компания активно ведет внешнеэкономическую деятельность и всегда готова к сотрудничеству!
