Устройство автоматического контроля изоляции УАКИ-Э, реле утечки УАКИ-Ц

Модернизированное современное устройство УАКИ-Э Устройство УАКИ-Э, реле уаки-380
  • Артикул: 03830 (Цена включая НДС) От 01.08.2023
    Реле утечки УАКИ-Э 380/220/127 В 10 500,00 грн.
    Реле утечки УАКИ-Ц 380В 12 000,00 грн.
    В корзину! Удалить из корзины
Устройство УАКИ-Э разработано в 2005 году для защиты людей от поражения электротоком и других опасных последствий утечки тока на землю в экскаваторных электрических цепях переменного тока.

Устройство и принцип работы УАКИ-Э 380/220/127:

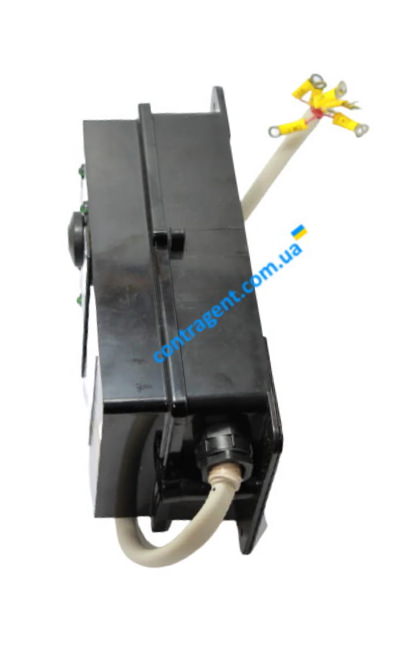

НКУ блок типа УАКИ-Э конструктивно состоит из прямоугольного корпуса с крышкой из ударопрочного несгораемого полистирола и платы, расположенной внутри корпуса. Плата, на которой смонтированы элементы схемы, крепится внутри корпуса с помощью винтов. На крышке устройства закреплены трансформатор собственных нужд Т1 и клеммник для его подключения, а так же кнопка проверки работоспособности устройства Кн1 и светодиоды VD16....VD20, сигнализирующие о подключении устройства к сети и о срабатывании устройства. Блокировочная кнопка Кн2, препятствующая включению защищаемой электроустановки и ее работе при снятой крышке устройства расположена в нижней части корпуса. Корпус имеет кабельный ввод для подключения кабеля, связывающего устройство с сетью и вводным коммутатором электроустановки. Снаружи корпуса расположены крепления для устройства и петли для пломбирования.

Схема принципиальная устройства УАКИ-Э. Файл pdf.

Пример подключения УАКИ-Э на ЭКГ-8А. Файл pdf.

Устройство УАКИ-Э используют вместо: АЗУР, АЗАК, АЗШ.

Ниже размещено фото подключенных УАКИ-Э на щите ПАО «Северный горно-обогатительный комбинат».

Снимок УАКИ-е

Указания по эксплуатации реле уаки-380 (УАКИ-Э 380/220/127)

6.1. Порядок работы: 6.1.1. После установки устройства на место эксплуатации работа электроустановки призводится в следующем порядке. Перед производством технологических работ собирается схема электроустановки и производится включение вводного автоматического выключателя. Если после включения автоматический выключатель немедленно отключается, это значит, что сопротивление изоляции сети ниже допустимой величены или в сети имеется утечка на землю. В этом случае необходимо отключить все потребители и вновь включить автоматический выключатель. Если после указанных операций автоматический выключатель отключился, это значит, что повреждение изоляции имеет место в фидерном кабеле или в разряднике питающего трансформатора и работа до ликвидации повреждения невозможна.

6.1.2. При поиске поврежденного элемента сети следует иметь в виду, что возможен случай, когда в цепи каждой из нагрузок может не существовать опасной утечки, способной вызвать отключение, но суммарное сопротивление изоляции всей сети все же может оказаться меньше сопротивления срабатывания устройства, что и приведет к отключению сети.

6.1.3. Участок с поврежденной изоляцией можеть быть обнаружен путем поочередного включения и отключения нагрузок. При включении участка с поврежденной изоляцией вводной автоматический выключатель отключится. 6.1.4. Следует учитывать, что отключение автоматического выключателя может произойти не только из-за действия устройства, но так же из-за действия максимального реле, встроенного в выключатель. 6.1.5. При запитке устройства с верхних губок вводного автомата а цепи контроля изоляции после вводного автомата обнаружение участка с поврежденной изоляцией производится аналогично п. 6.1.3., но без подачи питающего напряжения.

6.2.Производство проверок устройства. В течении эксплуатации устройство УАКИ должно подвергаться проверкам работоспособности и проверкам на эффективность работы. 6.2.1.Проверка работоспособности устройства производится в комплексе с вводным коммутационным аппаратом перед началом каждой смены или после каждого ремонта автоматического выключателя путем нажатия на кнопку "Проверка" на крышке устройства. При проверке производится осмотр устройства, при котором необходимо обращать внимание на целостность заземляющих цепей устройства, индикацию о срабатывании. 6.2.2. Проверка эффективности работы устройства производится в соответствии с требованиями Руководящих технических материалов "Устройство и производство проверок аппаратуры защиты от утечек тока в электрических сетях карьеров напряжением до 1000В с изолированной нейтралью".

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:

УАКИ - Э

Номинальное напряжение защищаемой сети частотой 50Гц, В

380

220

127

Сопротивление утечки, при котором происходит срабатывание устройства (при номинальном напряжении), кОм

10,0

7,5

6,0

Собственное время срабатывания устройства при сопротивлении утечки 1кОм в диапазоне емкости сети от 0,1 до 1,0 мкФ на фазу, с

0,1

0,1

0,1

Степень защиты

IР41

Габаритные размеры, (HxLxB) мм

117х227х80

m, кг

0,9

Срок службы, лет

10

Возможные слова для поиска: УАКИ Э 380/220/127, УАКИ-Э 380, реле уаки-380, УАКИ-Э 220, цена УАКИ-Э 380/220/127, реле уаки-220, стоимость УАКИ-з 380/220/127, аппаратура защиты от утечек типа уаки, УАКИ-Е 380/220/127 паспорт, продам УАКИ Э в Днепре, Куплю УАКИ-Є в Украине, реле защитное УАКИ-Ц 380 производство, реле витоку УАКИ вибухобезпечне.

Устройство УАКИ-Э выпускается с 2005 года, год выпуска можно узнать по цвету корпуса - до 2011 г - серые , с 2011 г. черные.

Устройства автоматического контроля изоляции цифровое УАКИ-Ц 380В АЮРА 656111 009-20 - функциональные аналоги устройств УАКИ-Э 380В.
