Устройства РДЦ-02, РДЦ-03, РДЦ-04, РДЦ-05, РДЦ-06

Устройства РДЦ-02, РДЦ-03, РДЦ-04, РДЦ-05, РДЦ-06
  • Артикул: 03721 (Цена включая НДС) От 01.04.2023
    РДЦ-02 8 400,00 грн.
    РДЦ-03 10 500,00 грн.
    РДЦ-04 12 650,00 грн.
    РДЦ-05 11 300,00 грн.
    РДЦ-06 14 240,00 грн.
    В корзину! Удалить из корзины
Назначение: комплексной защиты и управления трехфазными асинхронными двигателями напряжением 3х(220/380)В (в том числе погружных насосов) с индикацией причин аварий, передачи информации на диспетчерские пункты, автоматическим повторным пуском.

Также микропроцессорные устройства защиты серии РДЦ обладают возможностью автоматического ввода резерва и дублирования.


    Защиты РДЦ позволяют защитить асинхронные двигатели от таких последствий:

• длительных небольших токовых перегрузок;

• больших импульсных перегрузок (короткозамкнутый ротор);

• работы с недогрузкой;

• превышения питающего напряжения (кроме РДЦ-02);

• понижения питающего напряжения (кроме РДЦ-02);

• тока утечки (появления утечки на копус при работающем электродвигателе);

• неправильного (обратного) чередования фаз перед пуском (кроме РДЦ-02);

• понижения сопротивления изоляции электродвигателя перед пуском;

• превышения уровня асимметрии токов фаз;

• залипания контактов пускателя перед пуском;
• обрыва фаз;
• недопустимого повышения температуры корпуса двигателя (определяется внешним датчиками).


Назначение устройств:

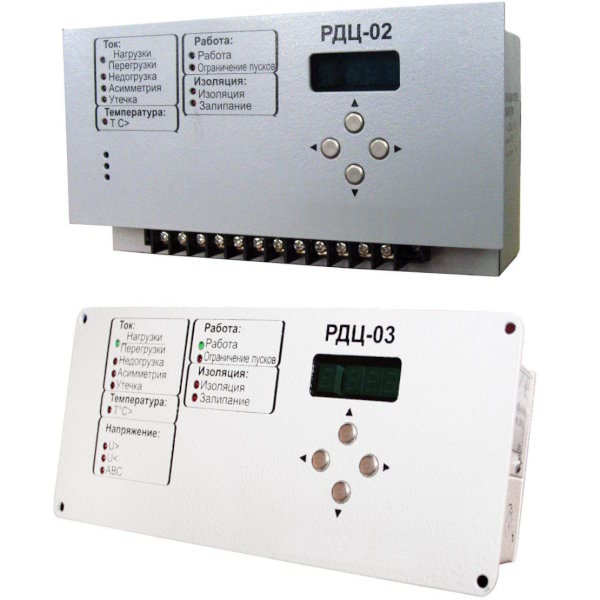

• РДЦ-02 - токовое реле с оперативным питанием (чаще всего используется для защиты электродвигателей 0,4/6/10 кВ);
• РДЦ-03 - универсальная защита двигателей общепромышленного назначения с максимально необходимым набором функций защиты;
• РДЦ-04 - универсальная защита двигателей общепромышленного назначения, дистанционно осуществляет мониторинг всех текущих параметров, считывает информацию из журнала, где фиксируется рабочие и аварийные события (до 100), производит управление выходными реле и контролирует текущее состояние РДЦ с помощью RS485 по протоколу Modbus RTU и программному обеспечению (далее ПО) "Relsis motor config", входящее в комплект поставки, имеет расширенный набор функций защиты и сервиса;
• РДЦ-05 - универсальная защита двигателей к глубинным насосам и насосным станциям с максимально необходимым набором функций защиты и входами для подключения датчиков: аварийного, верхнего, нижнего уровней, сухого хода, затопления для осуществления автоматического накачивания или выкачивания жидкости, наполнения/опорожнения резервуара сыпучими материалами и т.п.;
• РДЦ-06  - универсальная защита двигателей глубинных насосов и насосных станций, осуществляет дистанционный контроль состояния всех текущих параметров и датчиков, считывает информацию из журнала событий (до 100), управляет двигателем через интерфейс RS485 по протоколу Modbus RTU и ПО "Relsis motor config", также может включать/выключать двигатель по таймеру, имеет расширенный набор функций и сервиса.


Основные технические параметры Реле защиты РДЦ:



ТТХ

Значение

Номинальное фазные напряжения питания реле Uф.ном,частотой 50Гц:

220 В

Допустимые отклонения напряжения питания:
- верхний предел
- нижний предел


+30% от UПИТ
- 35% от UПИТ

Номинальный входной ток внутренних трансформаторов тока по каждой фазе

5 А

Усредненная основная погрешность измерения напряжения и тока

2,5 %

Количество десятичных разрядов индикатора:
- 1 разряд
- 3 разряда

4
режим
значение

Установка порогов по напряжению:

- уставка максимального напряжения Uмакс

- уставка минимального напряжения Uмин



 240...280В

 150...210В

Гистерезис звена по максимальному напряжению

Уставка гистерезиса звена минимального напряжения

4...6%

  5...20%

Дискретность уставок по напряжению, В

 1

Установка порогов по току:

- уставка коэффициента трансформации внешнего трансформатора тока КТ

- уставка номинального тока двигателя Iном

 1...200

 1....9999А

Дискретность уставок по току (зависит от Кт):

- при Кт= (1...2)

- при Кт= (3...20)

- при Кт= (21...200)



 0,01 А

 0,1 А

 1 А

Гистерезис по току срабатывания

 4...6%

Уставка порога включения звена измерения сопротивления изоляции до пуска

 0,2...1,0 мОм

Уставка порога срабатывания звена измерения температуры

 40...100оС

Гестерезис звена измерения температуры

 10оС

Коммутационная способность в цепях переменного тока АС-22, ВА

 250

Реле не дает ложных срабатываний (замыканий/размыканий контактов) при кратковременных провалах и всплесках питающего напряжения на длительность не более 50 мс.
m реле, кг

 до 1,6

Механическая и коммутационная изностойкость реле, циклов

 более 500 000

Потребляемая мощность в диапазоне питающих напряжений, ВА

 не более 5

Количество выходных реле:

- реле К1 "Работа"

- реле К2 "Авария"

- реле К3 "Перегрузка"



 1

 1

 1

Интерфейс (РДЦ-04, РДЦ-06)

RS485 (MODBUS)

suzd rdc05 МОДЕЛЬНЫЙ РЯД МИКРОПРОЦЕССОРНЫХ ЗАЩИТ ЭЛЕКТРОДВИГАТЕЛЕЙ РДЦ-02 РДЦ-03 РДЦ-04 РДЦ-05 РДЦ-06
