Пневмораспределитель 3РК-40П-3, ЗРК-25П-1, ЗРК-16Э-2 трехлинейный двухпозиционный (П-Р13Э)

Пневмораспределитель 3РК-40П-3, ЗРК-25П-1, ЗРК-16Э-2 трехлинейный двухпозиционный (П-Р13Э)
Трехлинейные пневмораспределители предназначены для изменения направления потоков сжатого воздуха в пневматических системах управления
Пневмораспределитель трехлинейный двухпозиционный клапанного типа 3РК Цена грн с НДС от 01.03.2015 Артикул Аналоги

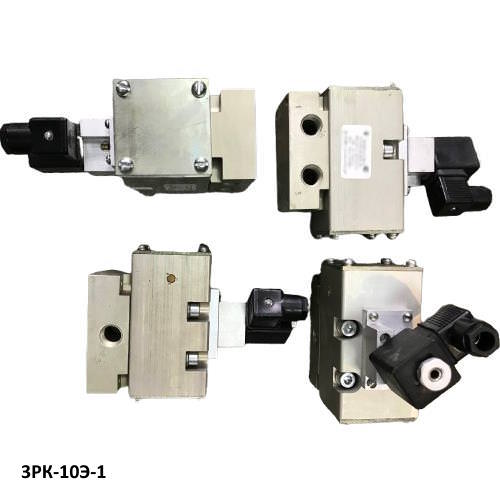

1 ЗРК-10Э-1 (Dy10) (с электропневмоуправлением, с конической резьбой) 3912.6 04385 Аналог 3РК-10Э-1: ПР-13Э 10/1
2 ЗРК-10Э-2 (Dy10) (с электропневмоуправлением, с трубной резьбой) 3912.6 04386
3 ЗРК-16Э-1 (Dy16) (с электропневмоуправлением, с конич. резьбой) 3912.6 04387 Аналог 3РК-16Э-1: ПР-13Э 16/1
4 ЗРК-16Э-2 (Dy16) (с электропневмоуправлением, с трубной резьбой) 3912.6 04388
5 ЗРК-16Э-3 (Dy16) (с электропневмоуправлением, стыковое) 3783.3 04389
6 ЗРК-10П-1; ЗРК-10П-2 (Dy10) (с пневмоуправ., с кон. и труб.резьбой) 2894.2 04390 Аналог 3РК-10П-1: ПР-13П 10/1
7 ЗРК-16П-1 (Dy16) (с пневмоуправ., с конической резьбой) 2894.2 04391 Аналог 3РК-16П-1: ПР-13П 16/1
8 ЗРК-16П-2 (Dy16) (с пневмоуправ., с трубной резьбой) 2894.2 04392

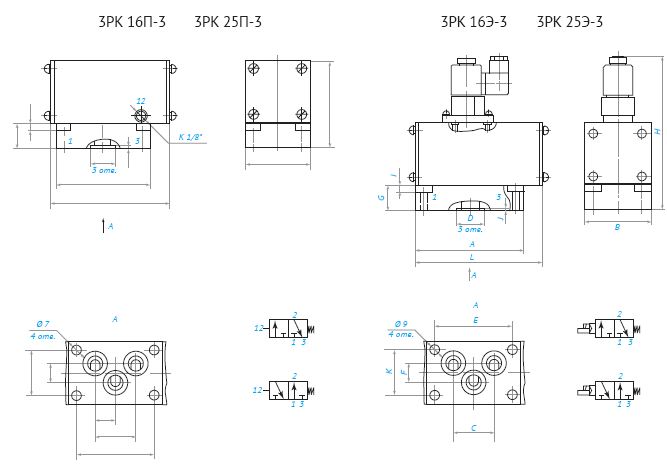

9 3РК-16П-3 (Dy16) (с пневмоуправлением, стыковое) 2761.8 04393
10 3РК-20Э-1 (Dy20) (с электроуправлением) 5441.7 04394 Аналог 3РК-20Э-1: ПР-13Э 20/1
11 3РК-20Э-2 (Dy20) (с электроуправлением) 5441.7 04395
12 3РК-25Э-1 (Dy25) (с электроуправлением) 5441.7 04396 Аналог 3РК-25Э-1: ПР-13Э 25/1
13 3РК-25Э-2 (Dy25) (с электроуправлением) 5441.7 04397
14 3РК-25Э-3 (Dy25) (с электроуправлением) 4994.0 04398
15 3РК-20П-1 (Dy20) (с пневмоуправлением) 4404.4 04399 Аналог 3РК-20П-1: ПР-13П 20/1
16 3РК-20П-2 (Dy20) (с пневмоуправлением) 4404.4 04400
17 3РК-25П-1 (Dy25) (с пневмоуправлением) 4404.4 04401 Аналог 3РК-25П-1: ПР-13П 25/1
18 3РК-25П-2 (Dy25) (с пневмоуправлением) 4404.4 04402
19 3РК-25П-3 (Dy25) (с пневмоуправлением) 3956.7 04403
20 3РК-32Э (Dy32) (с электроуправлением) 8358.0 04404 Аналог 3РК-32Э-1: ПР-13Э 32/1

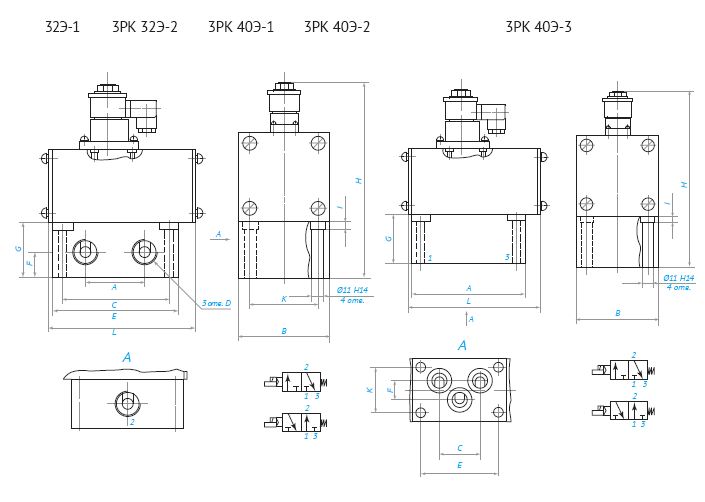

21 3РК-40Э-1 (Dy40) (с электроуправлением) 7863.0 04405 Аналог 3РК-40Э-1: ПР-13Э 40/1
22 3РК-40Э-2 (Dy40) (с электроуправлением) 7863.0 04406
23 3РК-40Э-3 (Dy40) (с электроуправлением) 7727.4 04407

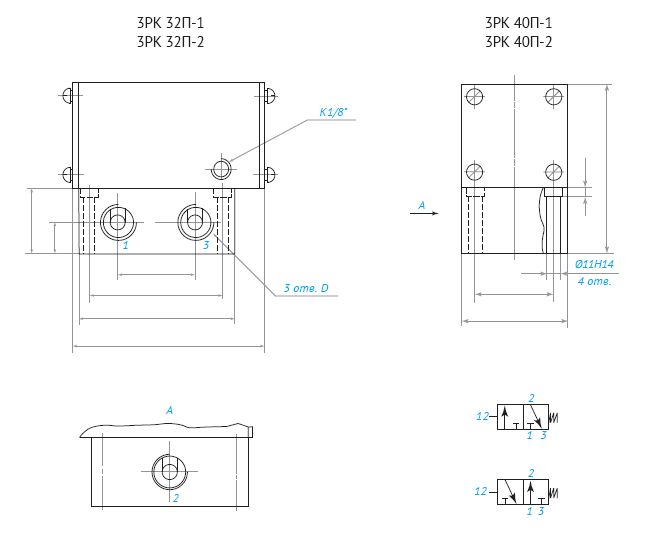

24 3РК-32П-1 (Dy32) (с пневмоуправлением) 6415.9 04408 Аналог 3РК-32П-1: ПР-13П 32/1
25 3РК-32П-2 (Dy32) (с пневмоуправлением) 6415.9 04409
26 3РК-40П-1 (Dy40) (с пневмоуправлением) 6415.9 04410 Аналог 3РК-40П-1: ПР-13П 40/1
27 3РК-40П-2 (Dy40) (с пневмоуправлением) 6415.9 04411

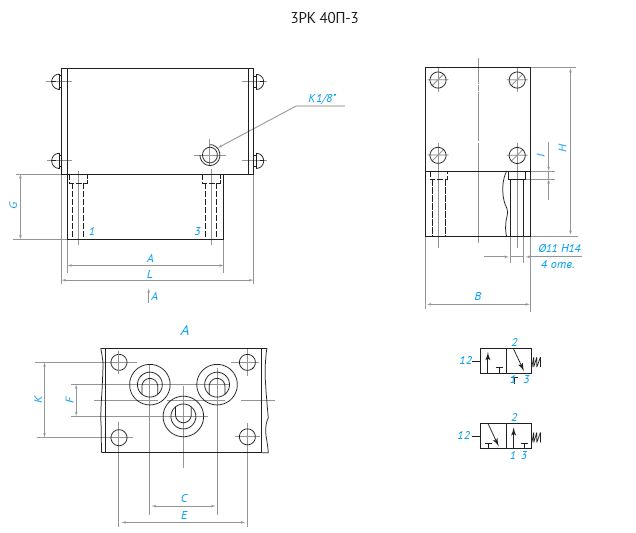

28 3РК-40П-3 (Dy40) (с пневмоуправлением) 6450.5 04412



Параметры

Данные

ЗРК
10П

ЗРК
16П

ЗРК
20П

ЗРК
25П

ЗРК
32П

ЗРК
40П

ЗРК
10Э

ЗРК
16Э

ЗРК
20Э

ЗРК
25Э

ЗРК
32Э

ЗРК
40Э

Условный проход, мм

10

16

20

25

32

40

10

16

20

25

32

40

Номинальное давление, МПа

1,0

min. давление, МПа, не более

0,25

min. давление управления, МПа, не более

0,08+0,6 Р раб

-

Пропускная способность, Kv , м3

1,6

3,0

5,0

6,3

10,0

1,6

3,0

5,0

6,3

10,0

Напряжение, В:
- постоянного тока
- переменного тока, 50 Гц

-

24,48, 110
24, 110, 220

Мощность электромагнита, не более:
- постоянного тока, Вт
- переменного тока, 50 Гц, В*А

-

8
10

12
22

Время срабатывания, с, не более:
- включение
- выключение

0,08

0,1
0,125

0,08

0,1
0,125

Утечка воздуха, см3/мин, не более

100

150

100

150

Мах частота включений, с

7,5

3,3

5,8

2,5

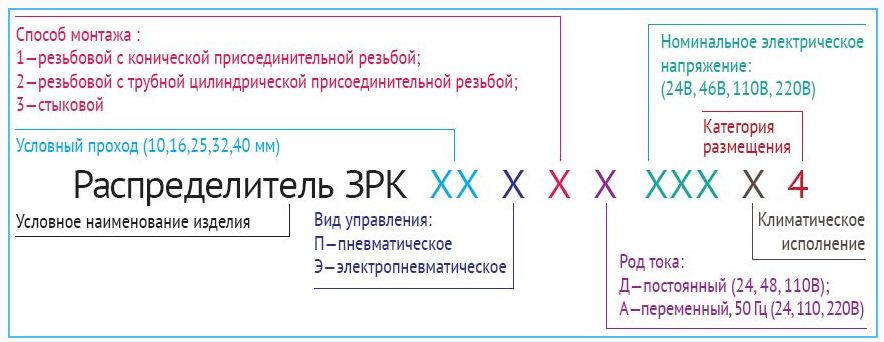

обозначение Пневмораспределители трехлинейные ЗРК

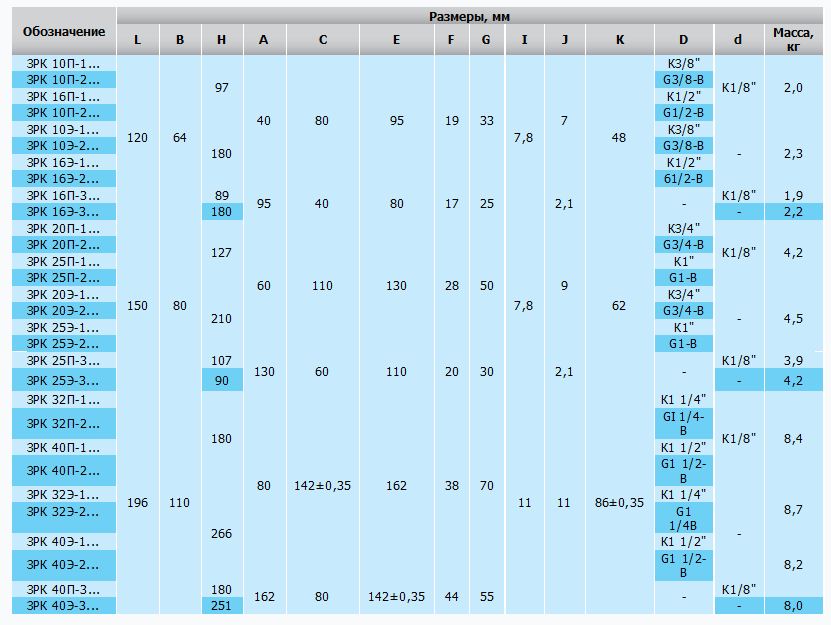

2 обозначение Пневмораспределители трехлинейные ЗРК
1 ЗРК-10Э-1
 4 ЗРК-10Э-1
6 ЗРК-10Э-1
8 ЗРК-10Э-1
Взаимозаменяемые пневмораспределители от ООО "Фирма Контрагент"
Пневмораспределитель трехлинейный клапанного типа 3РК МОСКОВСКИЙ ЗАВОД «ПНЕВМОАППАРАТ» Россия
 3РК-10П-1 ПР-13П 10/1
 3РК-10Э-1 ПР-13Э 10/1
 3РК-16П-1 ПР-13П 16/1
 3РК-16Э-1 ПР-13Э 16/1
 3РК-20П-1 ПР-13П 20/1
 3РК-20Э-1 ПР-13Э 20/1
 3РК-25П-1  ПР-13П 25/1
 3РК-25Э-1 ПР-13Э 25/1
 3РК-32П-1 ПР-13П 32/1
 3РК-32Э-1 ПР-13Э 32/1
 3РК-40П-1 ПР-13П 40/1
 3РК-40Э-1 ПР-13Э 40/1
