Пневмораспределители трехлинейные сдвоенные 3МП-16М, ЗМП 25М, ЗМП-40М (У71-22А, У71-24 А, У71-26)

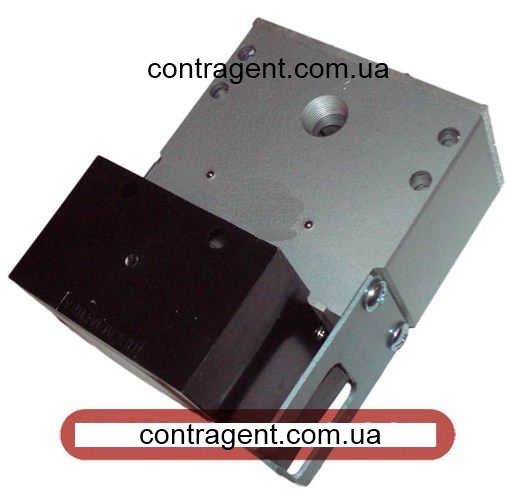

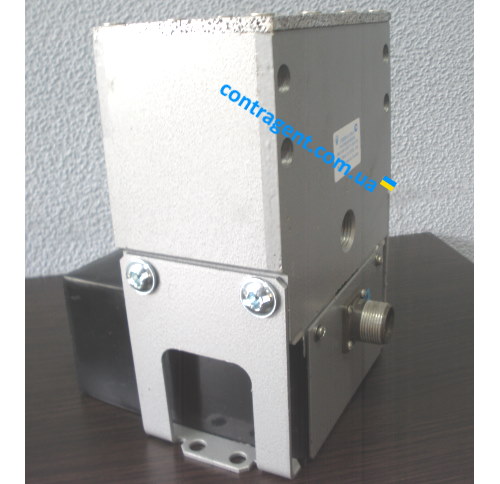

Пневмораспределитель 3МП-25М-11У Пневмораспределитель 3МП-16М-11п
  • Артикул: 04365 (грн. с НДС) актуальна с 01.03.2024.
    ЗМП 16М-11П; 12П; 11У; 12У (Dy16) (аналог У71-22А) 27 360,00 грн.
    ЗМП 25М-11П; 12П;11У;12У (Dy25) (аналог У71-24А) 27 360,00 грн.
    ЗМП 40М-11П; 12П;11У; 12У (Dy40) (аналог У71-26А) 39 000,00 грн.
    Пневмораспределитель У71-22А, У71-24А 27 360,00 грн.
    Пластина глушитель на ЗМП 25М (У71-24А) 1 950,00 грн.
    В корзину! Удалить из корзины
Используется преимущественно в кузнечно-прессовом (кривошипные пресса) оборудовании.(полный аналог У71-22 ... 26M)

ООО "ФИРМА КОНТРАГЕНТ" поставляет только новые пневмораспределители 2022 г.в. с выполнением всех гарантийных обязательств.

Пневмораспределители ЗМП трехлинейные сдвоенные с односторонним электропневматическим управлением, пневматическим возвратом и ручным дублированием управления предназначены для изменения потока сжатого воздуха в пневмоприводах кузнечно-прессовых машин, ножниц НА-3225; Н-483 и других пневмомашин, имеющих одноручные, двуручные или педальные системы управления.

Параметр Данные
3МП-16М (У71-22) 3МП-25М (У71-24) 3МП-40М (У71-26)
Условный проход, мм 16 25 40
Присоединительная резьба
вход D
выход D1		 К 1/2"
К 3/4"		 К1"
К1 1/4"		 К1 1/2"
К 2"
Номинальное давление, МПа (кгс/см2) 1,0 (10,0) 1,0 (10,0) 1,0 (10,0)
Минимальное давление, МПа (кгс/см2) 0,25 (2,5) 0,25 (2,5) 0,25 (2,5)
Пропускная способность пневматической линии «вход-выход», Kv, м3/ч, не менее 6,5 11,5 22
Пропускная способность пневматической линии «выход-атмосфера», Kv, м3/ч, не менее 12,5 18 30
Время включения при давлении 0,63 МПа, с 0,6 0,06 0,06
Время выключения при давлении 0,63 МПа, с 0,08 0,08 0,12
Общая утечка из полостей распределителя, см3/мин, не более 1000 1000 1000
Максимальное число срабатываний при давлении 0,63 МПа, мин-1 100 90 70
Электрическое напряжение постоянного тока, В 24±2,4 110±11 24±2,4 110±11 24±2,4 110±11
Потребляемая мощность, Вт, не более 20 20 20
Средняя наработка до отказа, циклов, не менее 1 х 106 1 х 106 1 х 106
Полный средний ресурс, циклов, не менее 2 х 106 2 х 106 2 х 106
m, кг 7,0 6,9 12,5
Рассогласование сигналов управления, с, не более 0,5 0,5 0,5

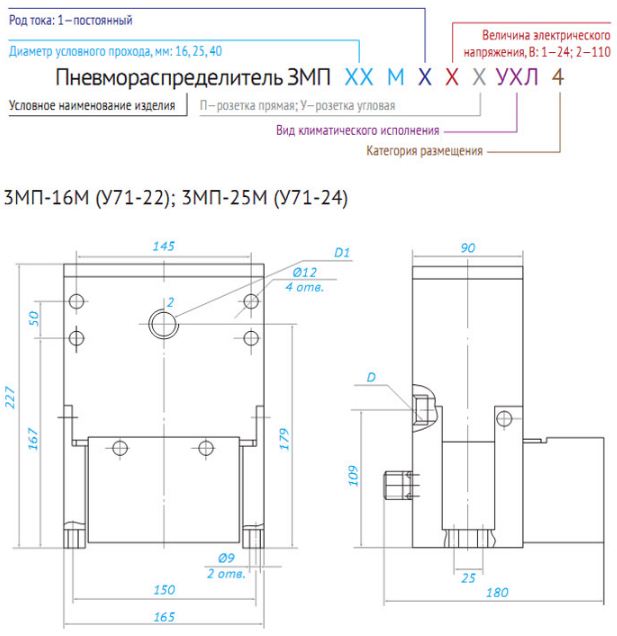

схема 3МП-25М У71-24

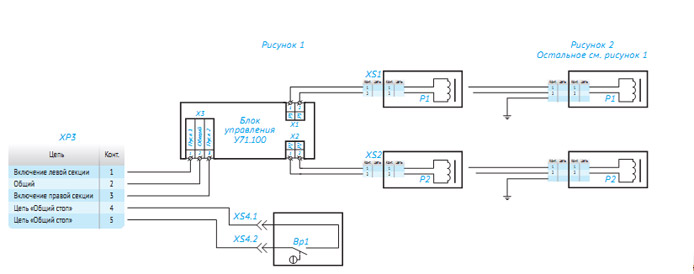

Схема электрическая принципиальная 3МП-16М; 3МП-25М

Схема электрическая принципиальная 3МП-16М 3МП-25М



Поз.обозн. Наименование Кол. Рис. Примечание
XS1, XS2 Разъем П-Р33/2.5.22.000 2 1,2
Р1, Р2 Пневмораспределитель
 П-ЭПР3.612М УХЛ4 ТУ  00223800.017-96		 2 1 -24В
Пневмораспределитель
 П-ЭПР3.612М УХЛ4 ТУ  00223800.017-96		 2 -110В
ХР3 Вилка ШР 20 П5 НШ 10б РО 364.028 ТУ-77 1 1,2
XS4.1, XS4.2 Гнездо 203612 ОСТ 37.003.032-88 2 1,2
Вр1 Датчик давления ММ-125Дм 1 1,2

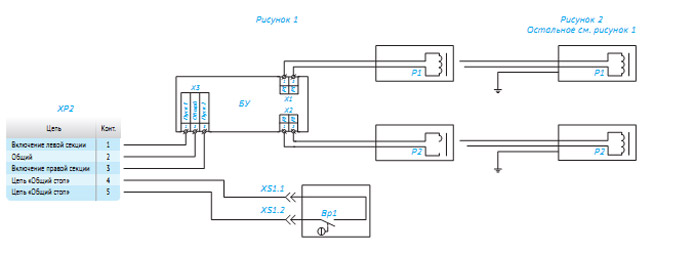

Схема электрическая принципиальная 3МП-40М

Схема электрическая принципиальная 3МП-40М



Поз.обозн. Наименование Кол. Рис. Примечание
Р1, Р2 Пневмораспределитель
П-РЭ 3/2.5 7312М УХЛ4
ТУ У 00223800.016-96		 2 1 -24В
Пневмораспределитель
П-РЭ 3/2.5 7315 УХЛ4
ТУ У 0023800.016-96		 2 -110В
ХР2 Вилка ШР 20 П5 НШ 10б РО 364.028 ТУ-77 1 1,2
БУ Блок управления У71.100 1 1 -24В
Блок управления У71.100-01 2 -110В
XS1.1, XS1.2 Гнездо 203612 ОСТ 37.003.032-88 2 1,2
Вр1 Датчик давления ММ-125Дм 1 1,2
Обозначение Рис.
У71.26.000 1
У71.26.000-01 2

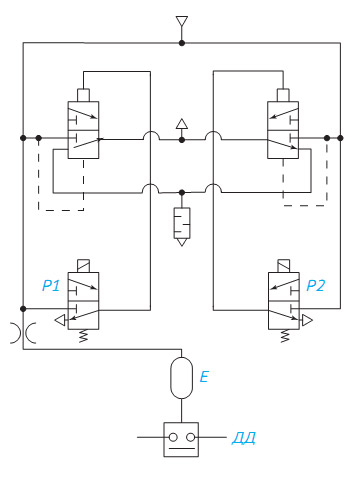

Схема пневматическая 1 3мп

Схема пневматическая
3МП-16М (У71-22) ;
3МП-25М ( У71-24)

Поз.обозн. Наименование Кол. Примечание
Р1, Р2 Распределитель П-ЭПР3.612М УХЛ4 2 -24В
Р1, Р2 Распределитель П-ЭПР3.615 УХЛ4 2 -110В
ДД Датчик давления ММ-125 1

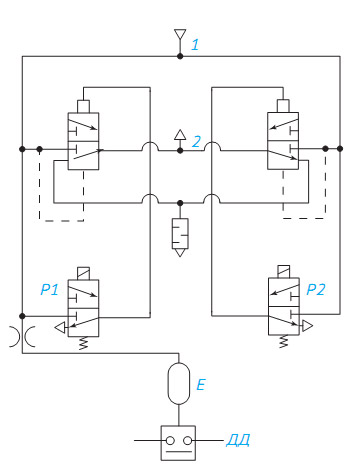

2 схема 3МП-40М У71-26

Схема пневматическая
3МП-40М ( У71-26)

Поз.обозн. Наименование Кол. Примечание
Р1, Р2 Распределитель П-РЭ3/2,5.7312М УХЛ4 2 -24В
Р1, Р2 Распределитель П-РЭ3.615 УХЛ4 2 -110В
ДД Датчик давления ММ-125 1


 Это и другое пневмооборудование Вы можете приобрести связавшись с менеджерами по продажам ООО "ФИРМА КОНТРАГЕНТ".

Фразы для поиска пневмораспределителей 3мп-__м: импортный аналог 3МП-16М (У71-22), куплю распределитель 3пп40м у71-26, срочно продам 3МП-25М (У71-24), цена грн 3МП-40М (У71-26), продажа ЗМП 16М-11П, использование ЗМП 16М-12П, найти ЗМП 16М-11У, где производят ЗМП-25м-12У УХЛ1, Украинский аналог ЗМП-40М, 3 мп40м, У7122А, У-7122А, У7122 А, У-7122 А, коробка пневматическая 3мп-25м, симферопольские распределители 3МП-16М в Украине, ЧАО Пневматика крым ЗМП-16М продам, ЗМП-25 М для ремонта гильятины, Глушитель на ЗМП 25М (У71-24А), пластина глушник У71-22а, клапан трех ходовой ЗМП-25М-11П в Киеве, 3мп-16м Днепр.





На сегодняшний день качество поставляемых нами приборов оценено жителями следующих регионов Украины:
Симферополь Феодосия Ялта Киев Севастополь Винница Луцк Волынь Владимир-Волынский Днепропетровск Днепродзержинск Жёлтые Воды Кривой Рог Новомосковск Белая Церковь Борисполь Кировоград Александрия Луганск Алчевск Антрацит Лисичанск Брянка Горское Старобельск Свердловск Стаханов Сколе Львов Николаев Одесса Усатово Белгород-Днестровский Измаил Ильичевск Каменское Красногоровка Кременчуг Полтава Ровно Донецк Краматорск Макеевка Мариуполь Славянск Житомир Бердичев Ужгород Виноградов Мукачево Хуст г. Запорожье Энергодар Ивано-Франковск Долина г. Сумы Яструбиное Середина-Буда Ахтырка Конотоп Кролевец Тернополь Харьков Купянск-Узловой Херсон Каховка Хмельницкий Черкассы Смела Умань Чернигов Сосница Новгород-Северский...
