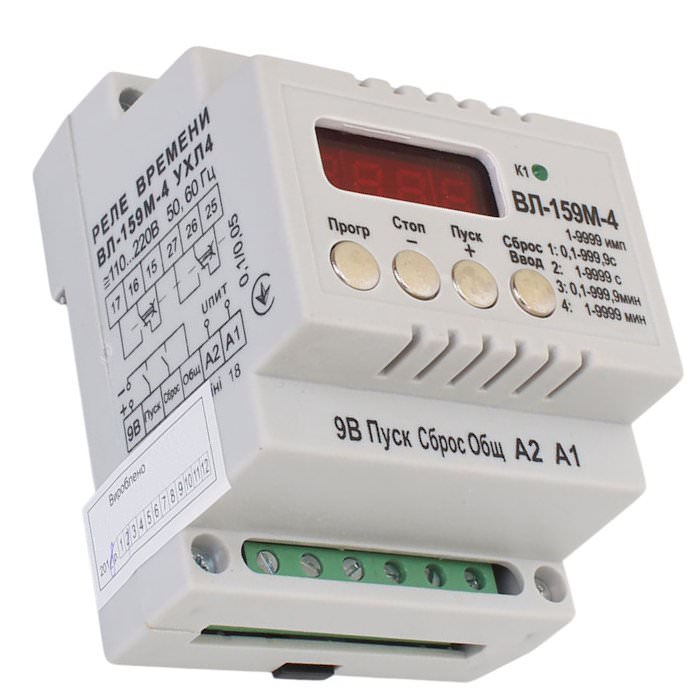

Условия эксплуатации Реле времени ВЛ-159М-4:

• температура окружающего воздуха от минус 10˚С до плюс 55˚С;
• относительная влажность окружающего воздуха:
• - для исполнения УХЛ – до 80% при температуре 25˚С;
• - для исполнения О – до 98% при температуре 35˚С;
• окружающая среда – взрывобезопасная, не содержащая пыли (в том числе токопроводящей) в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
• вибрация мест крепления реле с частотой от 1 до 100 Гц при ускорении до 9,8м/с2(1g);
• воздействие по сети питания импульсных помех амплитудой, не превышающей двойную величину номинального напряжения питания, и длительностью не более 10 мкс;

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЛ-159М-4

Номинальное напряжение питания (исполнениям), В:

исполнение 1: постоянного/переменного тока, частотой 50, 60 Гц …….24 – 42,

исполнение 2: постоянного/переменного тока, частотой 50, 60 Гц …..110 – 220

Пределы допустимых отклонений напряжения питания относительно номинального, %, не более ........ плюс 10 / минус 15

Потребляемая мощность, не более:

постоянного тока, Вт ...... 5

переменного тока, В·А ....... 5

Количество переключающих выходных контактов .... 1

Время возврата, с, не более ...... 0,2

Время установившегося замкнутого или разомкнутого состояния счетных контактов, мс, не менее ..... 30

Степень защиты реле по ГОСТ 14254-96:

-   реле                                                                                                            P40

-   клеммной колодки                                                                                                            P10

Масса реле, кг, не более ....... 0,25

Коммутационная способность реле ВЛ-159М-4

Конструкция реле ВЛ-159М-4 обеспечивает установку выступающим монтажом с передним подсоединением проводов под винт – на рейку DIN 35.

Для установки реле на рейку DIN 35 (рисунок 3) необходимо опустить защелку при помощи отвертки, установить реле на рейку, а затем защелкнуть защелку. Провода питания реле подводятся снизу, провода к контактам реле – и сверху, и снизу.

Место установки реле должно быть защищено от попадания воды, масла, эмульсии, от непосредственного воздействия солнечной радиации. К каждому контактному зажиму допускается присоединять один-два провода сечением от 0,5 до 1 мм2 каждый.

Гарантийный срок хранения 3,5 года с даты изготовления реле.
