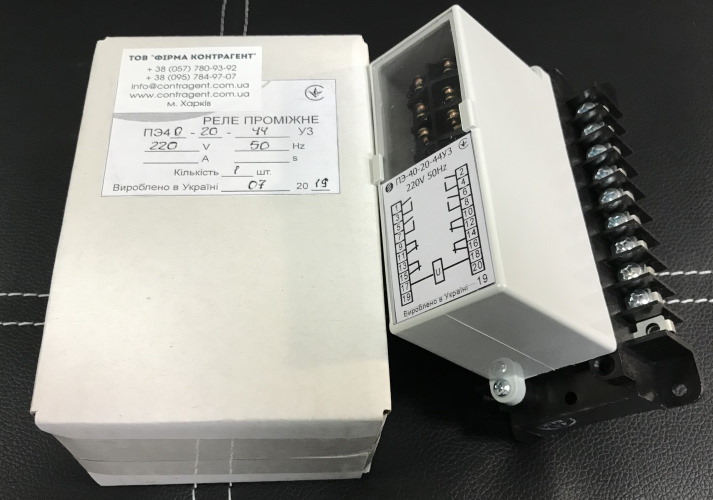

Промежуточное реле ПЭ-40, ПЭ-40М (ПЭ-40-20-44)

Промежуточное реле ПЭ-40, ПЭ-40М (ПЭ-40-20-44)
  • Артикул: 221050. Цена с НДС/шт; С 01.03.2020г.
    Реле проміжне ПЭ-40 (20-44, 220В, 50Гц, 4з+4р) 1 026,00 грн.
    Промежуточное реле ПЭ-40-20- ХХ-М1 1 181,00 грн.
    Промежуточное реле ПЭ-40-10- ХХ-М5 1 181,00 грн.
    В корзину! Удалить из корзины
При заказе реле ПЭ-40 (ПЭ-40М) Заказчиком указываются: Uном обмоток, Iном обмоток, переднее или заднее присоединения внешних проводников, способ крепления (DIN‑рейка, винтом).

Применение реле ПЭ-40, ПЭ-40М:

  1. ♦ в схемах защиты
  2. ♦ для управления и автоматики электроэнергетического оборудования
  3. ♦ для коммутации электрических нагрузок в цепях постоянного и переменного тока (50 и 60 Гц).
Uном коммутируемой цепи, В:
     постоянного тока
     переменного тока

24 - 230
24 - 400
Max ток контактов, А:
     при напряжении 24 В
     при напряжении 110 В и выше

0,02
0,01
Защита от влаги и пыли по ГОСТ 14254 - 96:
     реле (кроме ПЭ40 - 10 с ламелями под пайку)
     реле ПЭ40 - 10 с ламелями под пайку
     винтовых зажимов
     ламелей под пайку

IР40
IР30
IР10
IР00
Испытательное U изоляции, Вольт:
     между всеми электрически независимыми цепями, соединенными вместе, и корпусом реле
     между электрически независимыми цепями
     между разомкнутыми контактами каждой контактной группы
     между включающей и удерживающими обмотками

2 500
2 500
1 000
550
Сопротивление изоляции сухого и чистого реле, не бывшего в эксплуатации, МОм, не менее:
     в холодном состоянии реле
     в нагретом состоянии реле

20
6
Механическая износостойкость, циклов ВО ≥ 500 000
Коммутационная износостойкость, циклов ВО ≥ 100 000

Особенности реле ПЭ-40, ПЭ-40М:

  1. Количество контактов до 8 групп в разных сочетаниях замыкающих и размыкающих;
  2.  Порог срабатывания реле ПЭ находится в пределах 0,6-0,7 Uном постоянного тока и 0,6-0,8 Uном переменного тока; а порог отпускания – не менее 0,2 Uном, что препятствует ложному срабатыванию реле;
  3.  Время срабатывания нормальнодействующих незамедленных реле ПЭ40 до 30 мс;
  4.  Потребляемая мощность обмоток напряжения постоянного тока не более 6Вт, переменного тока не более 10ВА, что обеспечивает возможность включения и особенно отключения реле маломощными контактами измерительных реле;
  5.  Благодаря прозрачной крышке в месте расположения контактов есть возможность визуального наблюдения за состоянием и перемещением контактов без снятия корпуса, а также в исполнении с модулем через прозрачный корпус;
  6.  Коммутационная способность контактов реле ПЭ позволяет управлять обмотками включения и отключения вакуумных и масляных выключателей;Конструкция реле ПЭ-40 и ПЭ-40М обеспечивает установку выступающим монтажом на вертикальной поверхности кремплением винтом или на DIN-рейке с передним или задним присоединением проводов (в одном исполнении без дополнительных деталей, шпилек и т.п.). Рабочее положение реле в пространстве произвольное;
  7.  По стойкости к механическим воздействиям и основным параметрам и характеристикам реле пригодны для применения на АЭС, класс 3Н, 4Н в соответствии с НП 306.2.141‑2008;
  8.  Негорючесть и огнестойкость по требованиям для необслуживаемых устройств:
    - корпуса до 650 °С;
    - клеммники и детали удерживающие токоведущие части – до 960°С;
  9. Выводы реле допускают присоединение двух проводов сечением 0,12‑1,5 мм² под пайку и 0,75‑2,5 мм² под винт;
  10. Схемы подключения, габаритные, присоединительные размеры, сочетание контактов (род и число) реле ПЭ40, ПЭ40‑М соответствуют и обеспечивают возможную замену реле РП16‑1, РП16‑5, РП16‑6, РП16‑7, а реле ПЭ40‑20‑41 замену реле РП23, РП25.
  11. Контакты реле - замыкающие и размыкающие;
Реле ПЭ40, ПЭ40-Мпостоянного токапеременного тока
Номинальное напряжение, В 24 48 60 110 220 12 24 36 100 110 127 230
(230)
380
(400)
Сопротивление обмотки, Rа/Za, Ом 100 370 600 2000 9500 3,2
23
10,2
80
21
150
180
1340
200
1450
340
2270
850
6100
2700
20000
Срабатывание/отпускание не более 0,7 / не менее 0,2 Uн не более 0,8 / не менее 0,2 Uн
Мощность, Вт (ВА) не более 6 не более (10)

Структура условного обозначения типа реле при заказе

 promezhutochnoe-rele-pe-40-pe-40m

При заказе модуля отдельно от реле ПЭ необходимо указать напряжение обмоток реле.

rele-pe40-pe40-m

Характеристики модулей реле ПЭ-40:

М1 - шунтирование котушки, 24-220V DC, А1+, А2- М2 - RC элемент, 12-230V AC М3 - индикация состояния реле (красный СИД), 100-230V AC, 110-220V DC,
А1+, А2-
М4 - защита от импульсных перенапряжений и индикация состояния реле, (варистор и красный СИД), 12-230V AC, 24-220V DC, А1+, А2- М5 - защита от импульсных перенапряжений (варистор), 12-230V AC, 24-220V DC,
А1+, А2-
Возможные сочетания исполнений реле и модулей
ПЭ40-20-ХХ-М1 ПЭ40-20-ХХ-М2 ПЭ40-20-ХХ-М3 ПЭ40-20-ХХ-М4 ПЭ40-20-ХХ-М5

Предприятие-изготовитель гарантирует соответствие реле ПЕ-40 требованиям ТУ при соблюдении потребителем условий транспортирования, хранения и эксплуатации реле, указанных в настоящем руководстве эксплуатации. Гарантийный срок эксплуатации реле ПЭ-40-20 - 1,5 года со дня ввода реле в эксплуатацию.
