Назначение: защита людей от поражения электрическим током и других опасных последствий утечки тока на землю в экскаваторных электрических цепях переменного тока, частотой 50 Гц, напряжением 127В, 220В, 380В с изолированной нейтралью трансформатора.

Устройство и принцип работы УАКИ-Э 380/220/127:


НКУ блок типа УАКИ-Э конструктивно состоит из прямоугольного корпуса с крышкой из ударопрочного несгораемого полистирола и платы, расположенной внутри корпуса. Плата, на которой смонтированы элементы схемы, крепится внутри корпуса с помощью винтов. На крышке устройства закреплены трансформатор собственных нужд Т1 и клеммник для его подключения, а так же кнопка проверки работоспособности устройства Кн1 и светодиоды VD16....VD20, сигнализирующие о подключении устройства к сети и о срабатывании устройства. Блокировочная кнопка Кн2, препятствующая включению защищаемой электроустановки и ее работе при снятой крышке устройства расположена в нижней части корпуса. Корпус имеет кабельный ввод для подключения кабеля, связывающего устройство с сетью и вводным коммутатором электроустановки. Снаружи корпуса расположены крепления для устройства и петли для пломбирования. В схеме электрической принципиальной предусмотрены следующие функциональные узлы и элементы:

-Трансформатор Т1 с первичной обмоткой 380/220/127В, служащий для питания источника измерительного напряжения (VD2), источника питания исполнительного органа (VD1,DA1,C1,C5), источника питания фильтров и измерительного органа (VD4, DA3,C3,C4). -Источник питания узла контроля цепи заземляющих проводов.

-Источник измерительного напряжения (VD2, R1,С2, VD13), он же служит источником опорного напряжения, снимаемого с резисторов делителя R8, R9, R10, R13-R15. Поскольку устройство имеет автономный источник измерительного и опорного напряжения, допускается запитка устройства с верхних губок вводного автомата, что дает возможность призводить поиск поврежденных участков сети без подачи напряжения, т.е. при отключенном вводном автомате.

Схема принципиальная устройства УАКИ-Э. Файл pdf.

Пример подключения УАКИ-Э на ЭКГ-8А. Файл pdf.

Исполнительный орган, содержащий группу элементов U3, R11, R28, VТ1, К1 служит для воздействия на отключающую катушку автоматического выключателя контролируемой электроустановки. При наличии в контролируемой сети нормального значения симметричного сопротивления изоляции или однофазной утечки, реле К1 включено, горит светодиод VD18 "Работа", VD20 "Контроль-З". Свечение светодиода VD20 "Контроль-З" свидетельствует о наличии контакта между заземляющими проводниками З-ДЗ .При появлении в контролируемой сети недопустимого значения симметричного сопротивления изоляции или однофазной утечки реле К1 отключается, загорается светодиод VD17"Авария".

Нормально закрытые контакты реле К1 включают отключающую катушку ОК вводного автомата электроустановки и, таким образом, производится отключение поврежденной сети. Реле К1 отключается также при потере контакта между заземляющими проводами З и ДЗ.

В случае отказа механизма свободного расцепления и не отключения электроустановки на крышке устройства постоянно горят сигналы "Авария" и "Сеть" по которым необходимо принятие мер по устранению неисправности.

Измерительный орган состоит из фильтров DA4.1, DA4.2 DA6.1 и компаратора DА6.2, воздействующего на исполнительный орган. Резистор R29 служит для положительной обратной связи и обеспечивает запоминание измерительным органом своего состояния после срабатывания. При необходимости уменьшить, увеличить гистерезис срабатывания или исключить его, номинал резистора R29 необходимо увеличивать, уменьшать или исключить резистор из схемы соответственно. Цепь проверки работоспособности устройства включает в себя резистор R19 и кнопку Кн1.

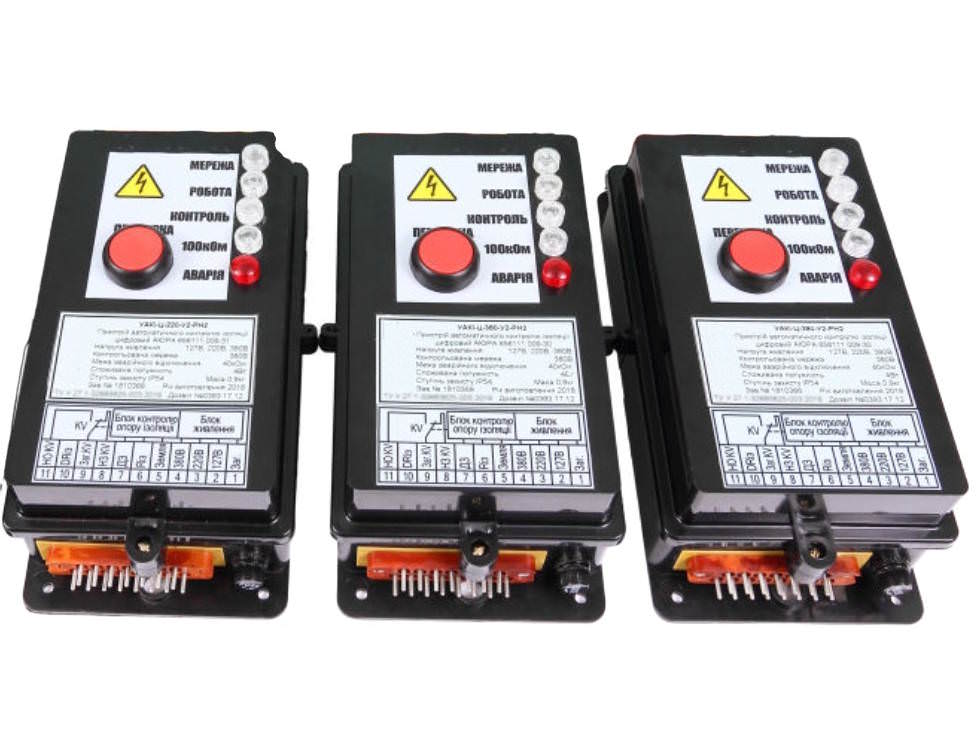

Снимок УАКИ-е

 Указание мер безопасности УАКИ-Э 380/220/127


4.1. В части требований безопасности устройство должно соответствовать требованиям "Правил устройства электроустановок".

4.2 Эксплуатация, обслуживание устройства должно призводиться в соответствии с "Правилами технической эксплуатации электроустановок потребителей" (ПТЭ) и "Правилами безопасной эксплутации электроустановок потребителей" (ПБЭЭП).

4.3. Все работы по обслуживанию устройства должны производиться электротехническим персоналом, имеющим соответствующую квалификационную группу.

5 Подготовка к работе УАКИ-Э 380/220/127


5.1. Перед установкой и монтажем устройства необходимо провести его осмотр, проверить на отсутствие механических повреждений, проверить целость электрического монтажа.

5.2. Проверить соответствие напряжения сети данным, указанным на табличке фирменной и в паспорте на устройство.

5.3. При напряжении питающей сети 380В необходимо подключить входное напряжение на ХТ1:1 -ХТ1:4. внутри устройства.. При напряжении питающей сети 220В необходимо подключить входное напряжение на ХТ1:1 - ХТ1:3. При напряжении питающей сети 127В необходимо подключить входное напряжение на ХТ1:1 - ХТ1:2.

5.4. Установить перемычку «утавка» реле в положение 1 – 4 (см. прил. Б). В этом положении обеспечивается срабатывание реле в диапазоне от 0 до 5,1 - 20 кОм. Поскольку реле может использоваться для контроля состояния изоляции якорных и роторных цепей больших электрических машин и для контроля уровня токопроводящих сред, на печатной плате предусмотрено изменение диапазона срабатывания реле грубо. Перемычка «уставка» в положении 2 – 4 соответствует диапазону от 0 до 20 – 150 кОм, в положении 3 – 4 соответствует диапазону от 0 до 150 – 500 кОм.

5.5. Настройку необходимой уставки срабатывания на отключение устройства плавно производить резистором R9.

5.6. После настройки опломбировать устройство.

5.7. Закрепить устройство в предназначенном для него месте.

5.8. Произвести монтаж внешних электрических соединений.

6 Указания по эксплуатации УАКИ-Э 380/220/127


6.1. Порядок работы: 6.1.1. После установки устройства на место эксплуатации работа электроустановки призводится в следующем порядке. Перед производством технологических работ собирается схема электроустановки и производится включение вводного автоматического выключателя. Если после включения автоматический выключатель немедленно отключается, это значит, что сопротивление изоляции сети ниже допустимой величены или в сети имеется утечка на землю. В этом случае необходимо отключить все потребители и вновь включить автоматический выключатель. Если после указанных операций автоматический выключатель отключился, это значит, что повреждение изоляции имеет место в фидерном кабеле или в разряднике питающего трансформатора и работа до ликвидации повреждения невозможна.

6.1.2. При поиске поврежденного элемента сети следует иметь в виду, что возможен случай, когда в цепи каждой из нагрузок может не существовать опасной утечки, способной вызвать отключение, но суммарное сопротивление изоляции всей сети все же может оказаться меньше сопротивления срабатывания устройства, что и приведет к отключению сети.

6.1.3. Участок с поврежденной изоляцией можеть быть обнаружен путем поочередного включения и отключения нагрузок. При включении участка с поврежденной изоляцией вводной автоматический выключатель отключится. 6.1.4. Следует учитывать, что отключение автоматического выключателя может произойти не только из-за действия устройства, но так же из-за действия максимального реле, встроенного в выключатель. 6.1.5. При запитке устройства с верхних губок вводного автомата а цепи контроля изоляции после вводного автомата обнаружение участка с поврежденной изоляцией производится аналогично п. 6.1.3., но без подачи питающего напряжения.

6.2.Производство проверок устройства. В течении эксплуатации устройство должно подвергаться проверкам работоспособности и проверкам на эффективность работы. 6.2.1.Проверка работоспособности устройства производится в комплексе с вводным коммутационным аппаратом перед началом каждой смены или после каждого ремонта автоматического выключателя путем нажатия на кнопку "Проверка" на крышке устройства. При проверке производится осмотр устройства, при котором необходимо обращать внимание на целостность заземляющих цепей устройства, индикацию о срабатывании. 6.2.2. Проверка эффективности работы устройства производится в соответствии с требованиями Руководящих технических материалов "Устройство и производство проверок аппаратуры защиты от утечек тока в электрических сетях карьеров напряжением до 1000В с изолированной нейтралью".

7 Техническое обслуживание и ремонт УАКИ-Э 380/220/127
7.1. Техническое обслуживание устройства заключается в выполнении проверок работоспособности и проверок эффективности работы устройства. Проверки работоспособности осуществляются лицами из обслуживающего электроустановку персонала или лицами надзора. Проверки эффективности работы осуществляются лицами специализированных подразделений предприятия. 7.2. Проверка работоспособности устройства выполняется ежесменно или непосредственно после установки и ремонта. Выполняется проверка путем нажатия на кнопку "Проверка" и оценки о срабатывании по состоянию вводного автоматического выключателя и индикаторов о срабатывании, расположенных на крышке устройства. При проверках производится также внешний осмотр целостности и подтяжка ослабевших контактов цепей заземления устройства. 7.3. Проверка эффективности выполняется не менее одного раза в 6 месяцев, а также непосредственно после установки или ремонта устройства. При этом осуществляется проверка отключаемых сопротивлений устройства при возникновении однофазных и трехфазных утечек и измерение собственного времени срабатывания устройства.

Свидетельство о приемке УАКИ-Э 380/220/127
Устройство автоматическою контроля изоляции НКУ блок типа УАКИ-Э ГРИФ.656.12.189 налажено на контроль цепей _____В заводской номер ____________________________ соответствует ТУ 31.2-24613612-001.2005 и признан годным для эксплуатации. Дата вы пуска______________________________ представитель ОТК _______________________

 Правила транспортирования и хранения
11.1. Условия транспортирования должны соответствовать группе Ж2 по ГОСТ 15150-69 11.2. Условия хранения должны соответствовать группе Л по ГОСТ 15150-69



 Гарантии изготовителя (поставщика - ООО "ФИРМА КОНТРАГЕНТ")
Предприятие - изготовитель гарантирует соответствие устройства требованиям ТУ 31.2-24613612-001.2005 при соблюдении потребителем требований, приведенных в них и эксплуатационной документации при соблюдении условий транспортирования, хранения, монтажа и эксплуатации, изложенных в настоящем паспорте, а так же действующих норм и правил эксплуатации электроустановок. Гарантийный срок устанавливается 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня изготовления. Срок эксплуатации устройства установлен 10 лет.

Устройства УАКИ-Э применяются на поверхности угольных и горнорудных предприятий. Предназначены для встраивания в передвижные на поверхности трансформаторные подстанции и может воздействовать на независимый расцепитель общего фидерного автоматического выключателя. Особенностью устройств является автономный источник измерительного и опорного напряжения, это дает возможность производить поиск поврежденных участков сети при отключенном вводном автомате.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:

УАКИ - Э

Номинальное напряжение защищаемой сети частотой 50Гц, В

380

220

127

Сопротивление утечки, при котором происходит срабатывание устройства (при номинальном напряжении), кОм

10,0

7,5

6,0

Собственное время срабатывания устройства при сопротивлении утечки 1кОм в диапазоне емкости сети от 0,1 до 1,0 мкФ на фазу, с

0,1

0,1

0,1

Степень защиты

IР41

Габаритные размеры, (HxLxB) мм

117х227х80

Масса, кг

0,9

Срок службы, лет

10

Возможные слова для поиска: УАКИ Э 380/220/127, УАКИ-Э 380, УАКИ-Э 220, цена УАКИ-Э 380/220/127, стоимость УАКИ-з 380/220/127, УАКИ-Е 380/220/127 паспорт, уакиэ, уакі-е, уакіе, пристрій УАКА-Е 380в.

Устройство УАКИ-Э выпускается с 2005 года, год выпуска можно узнать по цвету корпуса - до 2011 г - серые , с 2011 г. черные.
