Реле времени высокоточное ВЛ-173, ВЛ-174, ВЛ-175, ВЛ-176, ВЛ-177, ВЛ-178, ВЛ-179
-
Артикул: 220130. Цена с НДС от 10.10.2025.Реле времени ВЛ-173 2 865,00 грн. , Реле времени ВЛ-174 2 865,00 грн. , Реле времени ВЛ-175 2 865,00 грн. , Реле времени ВЛ-176 2 865,00 грн. , Реле времени ВЛ-177 2 865,00 грн. , Реле времени ВЛ-178 2 865,00 грн. , Реле времени ВЛ-179 3 150,00 грн. В корзину! Удалить из корзины
Реле времени ВЛ-173 (ВЛ-174, ВЛ-175, ВЛ-176, ВЛ-177, ВЛ-178, ВЛ-179) предназначены для коммутации электроцепей с установленными выдержками времени в схемах автоматики и защиты. На панели реле размещены переключатели диапазонов и декадные переключатели.
Реле времени ВЛ-173 (ВЛ-174, ВЛ-175, ВЛ-176, ВЛ-177, ВЛ-178, ВЛ-179) поставляются в конструктивном исполнении для выступающего монтажа с передним присоединением проводов. Реле времени может быть установлено на DIN-35 образную рейку и укреплено с помощью защелки (фиксатора).
Место установки реле ВЛ-173, ВЛ-174, ВЛ-175, ВЛ-176, ВЛ-177, ВЛ-178, ВЛ-179 должно быть защищено от попадания воды, масла, эмульсии, от непосредственного воздействия солнечной радиации. К каждому контактному зажиму допускается присоединение двух проводов сечением от 0,5 мм2 до 1,5 мм2 каждый или одного сечением до 2,5 мм2 . Рабочее положение в пространстве для реле времени – произвольное.
Основные преимущества использования реле времени ВЛ-173, ВЛ-174, ВЛ-175, ВЛ-176, ВЛ-177, ВЛ-178, ВЛ-179:
- Универсальное питание AC/DC 24 - 220 В
- Широкий диапазон уставок в одном исполнении 0,1 с - 99,9 ч
- Дискретная установка выдержки времени
- 2 группы переключающих контактов
- Средняя наработка на отказ, определяемая временем пребывания реле под напряжением, не менее 10000 ч.
- Индикация наличия питания и срабатывания
- Высокая точность отработки
| Питание | |
|---|---|
| Напряжение питания: - универсальное - дискретное |
AC/DC 24-220 В 50/60 Гц AC 220 В 50/60 Гц; AC/DC 110 В, 127 B (ВЛ-179: AC/DC 24 В, 110 В, 127 В, 220 В) |
| Потребляемая мощность, не более | 6,5 Вт |
| Индикация наличия напряжения питания | зеленый светодиод |
| Выход | |
| Диапазон выдержек времени | от 0,1 с до 99,9 ч (по поддиапазонам) |
| Дискретность установки выдержек | 0,001 Tmax поддиапазона (0,01 Tmax для ВЛ-178) |
| Количество и род выходных контактов | 2 п (ВЛ-173: 1з+1р+1п) |
| Длительный ток выходных контактов | 4 А |
| Замыкаемая мощность | 1000 ВА / АС 1, 18 Вт / DC |
| Замыкаемое напряжение | 220 В (АС 1), 24 В (DC) |
| Индикация выхода | красный светодиод |
| Класс точности | 0,5/0,01 (ВЛ-173...ВЛ-177); 0,5/0,1 (ВЛ-178) 1,5/0,02 (ВЛ-179) |
| Механическая износостойкость | 3х107циклов |
| Диапазон рабочих температур | -20...+50 °С |
| Степень защиты корпуса | IP30 |
| Габариты и масса реле | 90х53х70 мм (0,3 кг) |
Функции реле времени ВЛ
| Тип реле | Функции реле времени ВЛ | Выдержка | Контакты | |
|---|---|---|---|---|
реле ВЛ-173 |
Выдержка на включение и контакт мгновенного действия |
0,1 c -99,9 ч | 1з 1р 1п |
Реле ВЛ-173 имеет два выходных реле, первое реле включается при подаче напряжения питания (замыкаются контакты 31-34), а при его снятии отключается. Второе реле при подаче напряжения питания включается с установленной выдержкой времени (замыкаются контакты 17-18), и возвращается в исходное состояние при отключении питания. |
реле ВЛ-174 |
Включение при снятии управляющего сигнала и отключение через заданное время |
0,1 c -99,9 ч | 2п | Реле ВЛ-174 имеет одно выходное реле, которое при подаче напряжения питания и наличии управляющего сигнала находится в отключенном состоянии. После снятия управляющего сигнала выходное реле включается (замыкаются контакты 15-18, 25-28) и начинается отсчет установленной выдержки времени. По окончании выдержки времени реле возвращается в исходное состояние. Для повторного запуска необходимо снова подать и снять управляющий сигнал. Его подача осуществляется путем замыкания выводов А1 и В1. |
реле ВЛ-175 |
Включение при подаче управляющего сигнала и отключение через заданное время после снятия управляющего сигнала |
0,1 c -99,9 ч | 2п | Реле ВЛ-175 также имеет вход управления, но выходное реле включается при подаче сигнала управления (замыкаются контакты 15-18, 25-28), а выдержка времени начинается после снятия сигнала управления. Реле возвращается в исходное состояние после окончания выдержки времени (замыкаются контакты 15-16, 25-26) |

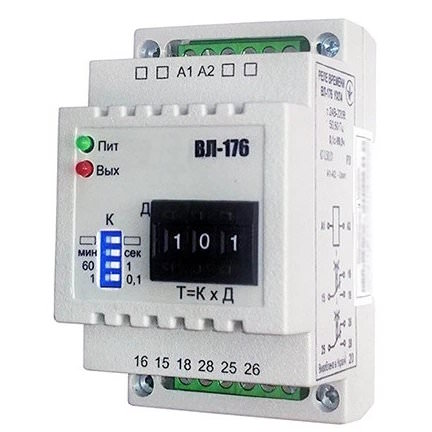

реле ВЛ-176 |
Выдержка на включение | 0,1 c -99,9 ч | 2п | Выходное реле ВЛ-176 включается через установленное время после подачи напряжения питания (замыкаются контакты 15-18, 25-28) и возвращается в исходное состояние при его снятии (замыкаются контакты 15-16, 25-26). |
реле ВЛ-177 |
Выдержка на отключение (формирование импульса заданной продолжительности |
0,1 c -99,9 ч | 2п | Выходное реле ВЛ-177 включается одновременно с подачей напряжения питания (замыкаются контакты 15-18, 25-28), а после истечения установленной выдержки времени возвращается в исходное состояние (замыкаются контакты 15-16, 25-26). Для повторного включения необходимо снять напряжение питания на время не менее 0,3 с и затем подать повторно. |
реле ВЛ-178 |
Циклические с независимой регулировкой, начало с "паузы" (Т2) либо "импульса" (Т1) |
0,1 c -99,9 ч | 2п | При подаче напряжения питания на реле ВЛ-178 происходит периодическое включение и отключение выходного реле через установленное время длительности «импульса» и «паузы». Начало цикла может быть с «импульса», замыкание контактов 15-18, 25-28 и размыкание 15-16, 25-26, или «паузы» - замкнуты контакты 15-16, 25-26. разомкнуты контакты 15-18, 25-28 (в зависимости от положения двух верхних микропереключателей). Длительности импульса и паузы устанавливаются независимо друг от друга с помощью разных переключателей в пределах одного диапазона. Когда напряжение питания не подано, контакты 15-18, 25-28 разомкнуты, контакты 15-16, 25-26 замкнуты. |

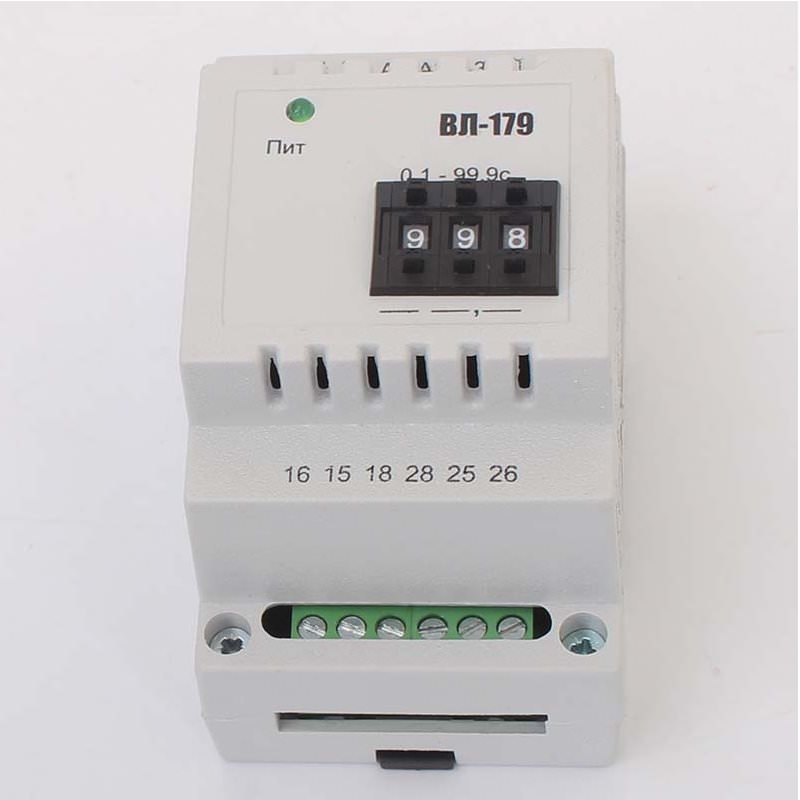

реле ВЛ-179 |
Выдержка при отключении питания |
0,1 c -99,9 с | 2п | При подаче напряжения питания на реле ВЛ-179 включается выходное поляризованное реле (замыкаются контакты 15-18, 25-28) и в течение времени не менее 5 с происходит заряд накопительного конденсатора. При снятии напряжения питания за счет энергии, накопленной на конденсаторе, происходит отсчет установленной выдержки времени и после ее окончания выходное реле возвращается в исходное состояние. |
Uпит - напряжение питания; Упр - управление (сухой контакт); з - замыкающий контакт; р - размыкающий контакт; п - переключающий контакт.
При заказе необходимо указать тип реле и напряжение питания, например: «Реле времени ВЛ-173, UNI»
Это и другое оборудование Вы можете приобрести связавшись с менеджерами по продажам ООО "ФИРМА КОНТРАГЕНТ".
Реле времени - стоимость |
Цена с НДС от 10.02.25 |
| РВЦ-03-2 (РВЦ-03-21, РВЦ-03-22, РВЦ-03-23, РВЦ-03-24) | 4200 |
| ВЛ-159М-4 (заменяет старое ВЛ-59, ВЛ-159М-1) | 3822 |
| ВЛ-163 | 1890 |
| ВЛ-173 (заменяет старые: РВ 113, РВ 114, РВ 123, РВ 124, РВ 127, РВ 133, РВ 134, РВ 143, РВ 144, РВ 217, РВ 227, РВ 237, РВ 247, ВЛ-102, ВС-33) | 2865 |
| ВЛ-174, ВЛ-175 | 2865 |
|
ВЛ-176 (заменяет старое: РВ 01, ВЛ-64, ВЛ-66, ВЛ-68, ВЛ-69), |
2865 |
| ВЛ-178 (заменяет старые ВЛ-65, ВЛ-78М) | 2865 |
| ВЛ-179 (заменяет старые РВ 03, ВЛ-55) | 3150 |
| ВЛ-50 | 4320 |
| ВЛ-81М (заменяет старые ВЛ-81, ВЛ-82, РСВ 17, РСВ 01-3, ВЛ-56, ВС-10-3, ВС-43-3, ВС-43-6 (два ВЛ-81)) | 3840 |
| ВЛ-100А (заменяет старые: РВ 112, РВ 128, РВ 132, РВ 142, РВ 218, РВ 228, РВ 238, РВ 248, РСВ 18-13, РСВ 14, РСВ 160, РСВ 260) | 4740 |
| ВЛ-101А (заменяет старые: РВ 215, РВ 225, РВ 235, РВ 245, РСВ 255, РСВ 18-23) | 5400 |
| ВЛ-103А (заменяет старые РВ 03+РН 54) | 5200 |
| ВЛ-104, ВЛ-104А (заменяют старые РВМ-12, РВМ-13, РСВ 13) | 6600 |
| ВЛ-108 (заменяет старые РПВ 01, 2РВМ) | 4660 |
Реле времени ВЛ-173, Реле ВЛ-174 цена, Реле ВЛ-175 купить, Реле ВЛ-176 Украина, Реле ВЛ-177 продам, Реле ВЛ-178 стоимость, Реле ВЛ-179 паспорт.
