Реле минимального напряжения НЛ-7А-1, НЛ-7А-2

Реле напряжения НЛ-6А-1, НЛ-6А-2
  • Артикул: 220410. Цена с НДС от 01.09.2025
    Реле минимального напряжения НЛ-7А-1 (Uном ~100 В) 2 520,00 грн. , Реле минимального напряжения НЛ-7А-2 (Uном ~220 В) 2 520,00 грн. В корзину! Удалить из корзины
Реле напряжения НЛ-7А-1, НЛ-7А-2 предназначены для контроля напряжения заданного значения напряжения включения (~U) посредством срабатывания выходное реле. При срабатывании выходного реле светодиод “K” на передней панели светится ярким цветом.

Описание Реле НЛ-7А-1, НЛ-7А-2

Реле напряжения НЛ-7А-1, НЛ-7А-2 на передней панели имеют переключатель («n») для задания напряжения отпускания. Напряжение отпускания реле определяется по формулам: ~U = (15 + n) В, (НЛ-7А-1); ~U = (75 + n) В (НЛ-7А-2), где n – сумма цифр, против которых движки переключателя установлены в верхнее положение.

Если значение контролируемого напряжения превышает в 1,2 раза значение заданной уставки напряжения отпускания (~U), срабатывает выходное реле (К).

При срабатывании выходного реле светодиод “K” на передней панели светится красным цветом. При снижении контролируемого напряжения ниже заданной уставки напряжения отпускания происходит отключение выходного реле. Светодиод на передней панели реле при этом перестает светиться.

Время включения и отпускания реле не более 0,09 с. Диаграмма работы реле приведена на рисунке 5 паспорта.

Основные технические характеристики реле НЛ-7А-1

Наименование параметра

Значение параметра

реле НЛ-7А-1

реле НЛ-7А-2

Номинальное напряжение

100, 110, 127В. 50 Гц

220, 230 В. 50 Гц

Максимально допустимое (предельное) напряжение, В

~150

~250

Диапазон уставок отпускания (отключения) по напряжению (~U), В

от 15 до 120

от 75 до 195

Дискретность задания уставки по напряжению отпускания, В

1

Время отпускания реле, с, не более

0,09

Коэффициент возврата (отношение значения величины напряжения    включения    реле    к значению      величины напряжения отпускания)

1,2

Время включения реле, с, не более

0,09

Величина коммутируемого тока на переключающихся контактах реле при напряжениях от 24 до 250 В, А

от 0,02 до 4,00

Коммутируемая мощность: в цепях постоянного тока, не более

в цепях переменного тока, не более

60 Вт при τ = 0,005 с; 30 Вт при τ = 0,02 с

300 ВА при cosφ ≥ 0,5

Потребляемая мощность, ВА, не более

6,0 (3,0)2

3,0

Коммутационная износостойкость реле, циклов, не менее

20 000

Длительно допустимый ток контактов, А, не более

4

Механическая износостойкость реле, циклов, не менее

100 000

Средний срок службы реле, лет

12

Масса реле НЛ-7, кг, не более

0,2

РАЗМЕЩЕНИЕ И МОНТАЖ - Реле напряжения НЛ-7А-1, НЛ-7А-2

Конструкция реле НЛ-7А обеспечивает крепление двумя способами: непосредственно за основание кожуха двумя винтами М3 на плоскость или на DIN-35 рейку с помощью фиксатора, установленного на основании кожуха. Место установки реле должно быть защищено от попадания воды, масла, эмульсии, от непосредственного воздействия солнечной радиации. Реле НЛ-6А подключается к внешним цепям согласно схеме, приведенной на рисунке 2 настоящего РЭ. К каждому контактному зажиму реле допускается присоединение не более двух проводников сечением от 0,5 до 1,0 мм2 или одного проводника сечением до 2,5 мм2. Перед включением реле НЛ-6А в работу необходимо убедиться в отсутствии дефектов, которые могут появиться при нарушении правил транспортирования и хранения.

ООО "Фирма Контрагент" может удовлетворить ваши поребности не только в реле напряжения серии НЛ-7, НЛ-6, но и в реле указательных, времени, токовых, защиты электродвигателей.

Реле напряжения НЛ-7А-1, реле НЛ-7А-2 с паспортом, Реле контроля минимального напряжения НЛ-7А-1, реле по напряжению НЛ-7А-2 заказать, Реле напряжения НЛ-7А-1 купить, цена реле НЛ-7А-2, где купить реле НЛ 7А 1, продажа с НДС реле НЛ 7А 2, Реле напряжения НЛ7А1, реле НЛ7А2 Украина, реле мінімальної напруги НЛ-7А-2 ціна оптом.

Страна производства:

Украина
  • Hits: 7
  • ПОХОЖИЕ ТОВАРЫ:

    1. Реле РЭВ-813 (12, 24, 48, 110, 220В)

      Реле РЭВ-813 (12, 24, 48, 110, 220В)
      • Реле времени РЭВ 813 применяются в качестве электромагнитных реле времени в цепях постоянного тока.
      Реле РЭВ 811; РЕВ812; РЕВ 813; РЭВ814; РЭВ-815; РЭВ-816; РЭВ-817 4 630,00 грн. , Реле РЭВ-813 220В (12, 24, 48, 110В) 4 630,00 грн. , Реле РЭВ 818; РЭВ-821; РЭВ-822; РЭВ-825; РЭВ-826 4 630,00 грн.

    2. Реле давления АК-11Б

      Реле давления АК-11Б
      • Назначение: автоматическое регулирование сжатого воздуха в пневматических системах тягового подвижного состава (компрессорах)
      Реле (регулятор) давления АК-11Б 6 600,00 грн. , Регулятор давления АК-11А 7 000,00 грн.

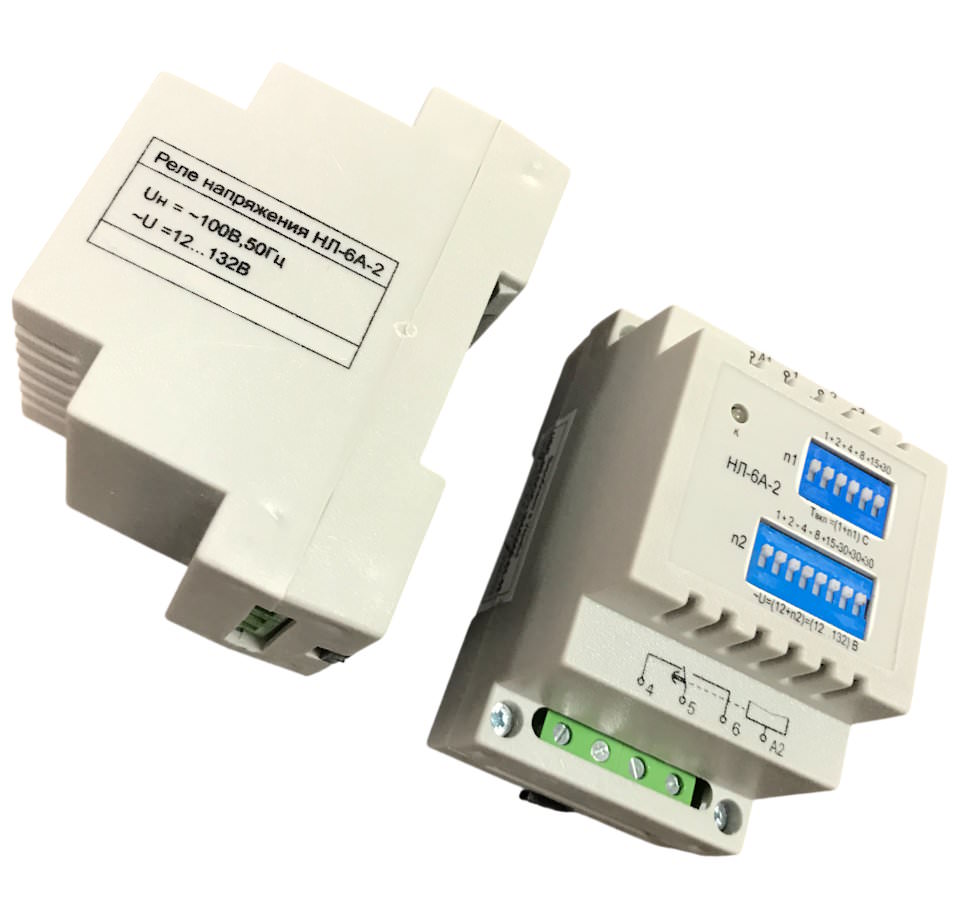

    3. Реле максимального напряжения НЛ-6А-1, НЛ-6А-2
