Применение реле ПЭ-41, ПЭ-41М (ПЕ-41, ПЕ-41М):

1. ♦ в схемах защиты
2. ♦ для управления и автоматики электроэнергетического оборудования
3. ♦ для коммутации электрических нагрузок в цепях постоянного и переменного тока (50 и 60 Гц).

Быстродействующие промежуточные реле ПЕ41, ПЕ41‑М постоянного и переменного тока с временем срабатывания до 0,011 секунды имеют следующие характеристики.

Технические характеристики реле ПЭ-41, ПЭ-41М (ПЕ-41, ПЕ-41М)

Особенности реле ПЭ-41, ПЭ-41М (ПЕ-41, ПЕ-41М)

• Потребляемая мощность обмоток напряжения постоянного тока не более 6Вт, переменного тока не более 10ВА, что обеспечивает возможность включения и особенно отключения реле маломощными контактами измерительных реле;
• Количество контактов до 6 групп в разных сочетаниях замыкающих и размыкающих;
• Время срабатывания быстродействующих реле ПЕ41 для защит сверхвысокого напряжения до 10 мс;

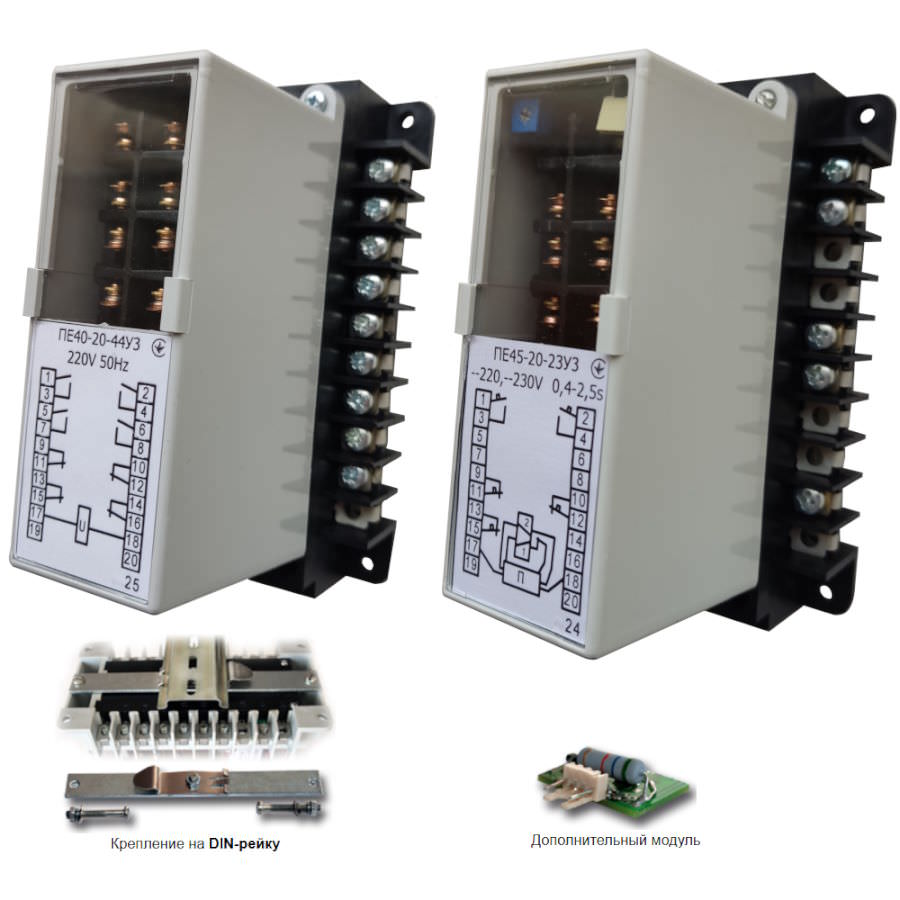

• Конструкция реле обеспечивает установку выступающим монтажом на вертикальной поверхности креплением винтом или на DIN-рейке с передним или задним присоединением проводов (в одном исполнении без дополнительных деталей, шпилек и т.п.). Рабочее положение реле в пространстве произвольное;
• Порог срабатывания реле находится в пределах 0,6-0,7 Uном постоянного тока и 0,6-0,8 Uном переменного тока; а порог отпускания – не менее 0,15 Uном, что препятствует ложному срабатыванию реле;
• Коммутационная способность контактов реле позволяет управлять обмотками включения и отключения вакуумных и масляных выключателей;
• Выводы реле допускают присоединение двух проводов сечением 0,12‑1,5 мм² под пайку и 0,75‑2,5 мм² под винт;
• Имеется возможность визуального наблюдения за состоянием и перемещением контактов без снятия корпуса (прозрачная крышка в месте расположения контактов), а также в исполнении с модулем через прозрачный корпус;
• Негорючесть и огнестойкость по требованиям для необслуживаемых устройств:
  - корпуса до 650 °С;
  - клеммники и детали удерживающие токоведущие части – до 960°С;
• По стойкости к механическим воздействиям и основным параметрам и характеристикам реле пригодны для применения на АЭС, класс 3Н, 4Н в соответствии с НП 306.2.141‑2008;
• Контакты реле ПЕ-41, ПЕ-41 М - замыкающие и размыкающие;
• Схемы подключения, габаритные, присоединительные размеры, сочетание контактов (род и число) реле ПЕ41, ПЕ41‑М соответствуют и обеспечивают возможную замену реле РП17‑1, РП17‑4, РП17‑5, РП221, РП222, РП225.

Предприятие-изготовитель гарантирует соответствие реле ПЕ-41 требованиям ТУ при соблюдении потребителем условий транспортирования, хранения и эксплуатации реле, указанных в настоящем руководстве эксплуатации. Гарантийный срок эксплуатации реле ПЭ-41-20 - 1,5 года со дня ввода реле в эксплуатацию.

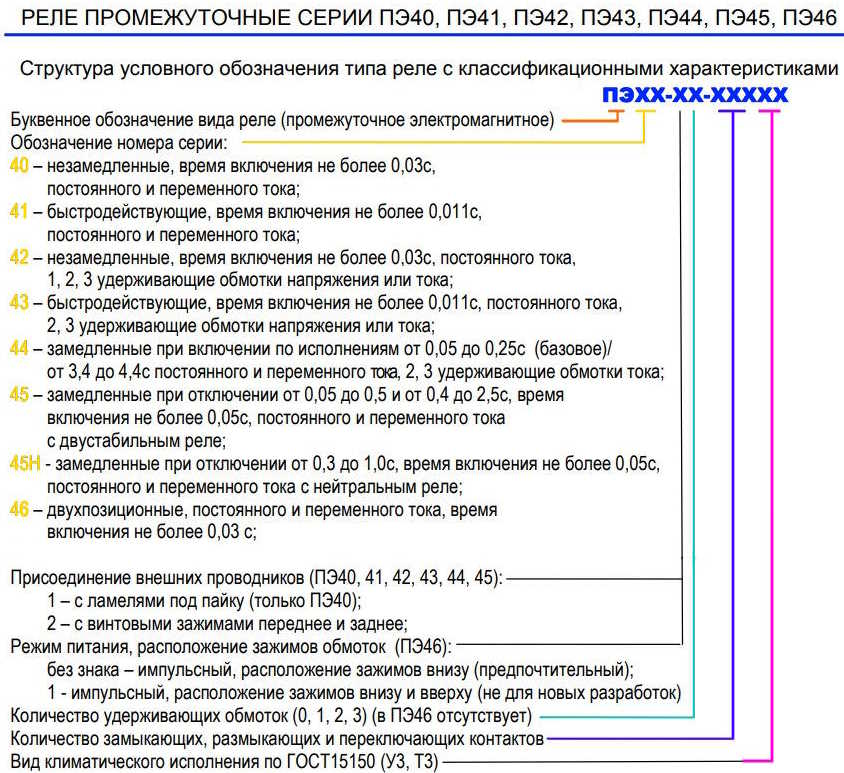

Пример записи обозначения реле ПЭ41 при заказе:

- реле ПЭ41 с винтовыми зажимами, с 4 замыкающими и 1 размыкающим контактами, климатического исполнения У3, с катушкой на номинальное напряжение постоянного тока - 24 В, присоединение проводников - заднее: "Реле ПЭ41-20-41У3, 24 В, заднее присоединение ТУ У3.11.

Таблица изделий выпускаемой релейной техники, которые являются заменами (аналогами) реле иностранного производства:
