Описание товара - Реле защиты двигателей РЕЗЕ-6М

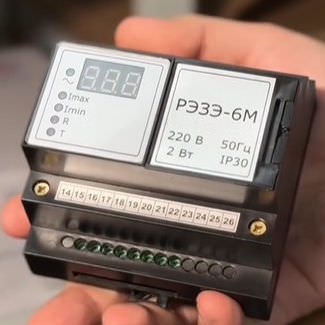

Реле электронное защиты электродвигателей РЕЗЕ-6М предназначено для защиты трёхфазных асинхронных двигателей мощностью 0.55÷315 кВт путем блокирования пуска или отключения их при возникновении следующих аварийных режимов:

• недопустимая перегрузка двигателя по току;
• нештатное исчезновение нагрузки двигателя (например, “сухой ход” водяного насоса);
• недостаточное сопротивление изоляции обмотки относительно корпуса двигателя в предпусковой период;
• тепловая перегрузка двигателя, обусловленная ухудшением его охлаждения.

Реле электронное защиты электродвигателей РЭЗЭ-6М имеет дополнительные функции:

• индикация тока двигателя или температуры его корпуса;
• выдача выходных сигналов для индикации наличия перегрузки по току, блокирования пуска или аварийного отключения двигателя с помощью удалённого светодиода.

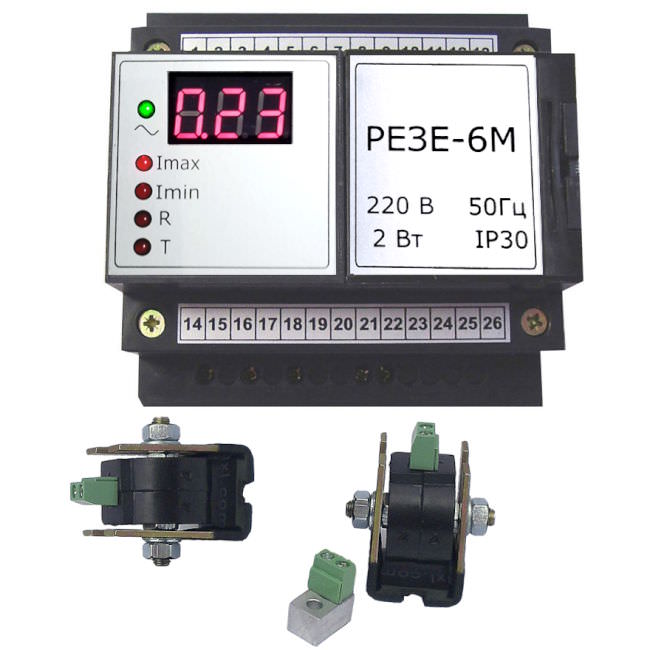

Принцип работы реле защиты основан на обработке сигналов от датчиков тока и температуры. При превышении одним из сигналов заданной уставки срабатывает промежуточное реле в цепи питания катушки пускателя (контактора), отключает его и, соответственно, двигатель. РЕЗЕ-6М функционирует совместно с магнитным пускателем (контактором), а также с датчиками тока (2 шт.) и температуры. Датчик температуры реализован в виде интегральной микросхемы LM335Z, закрепленной на монтажной теплопроводящей пластине с выходными клеммами.

Технические данные - Реле электронное защиты электродвигателей РЕЗЕ-6М:

Подготовка к работе Реле защиты электро двигателей РЕЗЕ-6М:

• Проверка работоспособности
• Снять крышку на лицевой панели реле, отодвинув защелку влево с помощью отвертки.
• Подключить к клеммам 17,18 датчик температуры.
• Включить питание реле, подав напряжение переменного тока 220 В на клеммы 6 (фаза) и 7 (ноль). При этом должны засветиться в непрерывном режиме светодиод « » и в проблесковом режиме светодиод «Imax». Также должна замкнуться цепь между клеммами 9,10. Выключить питание реле.
• Отключить датчик температуры. Включить питание реле. Через 4-5 секунд должен засветиться в непрерывном режиме светодиод «Т». Выключить питание, подключить датчик температуры.
• Подключить к клеммам 7,8 резистор мощностью более 0,5 Вт сопротивлением меньше 470 кОм и подать напряжение питания. При этом должны засветиться в непрерывном режиме светодиод «R» и разомкнуться цепь между клеммами 9,10. Выключить питание, отключить резистор.
• Реле исправно, если выполнены требования пункта выше.

Монтаж - Реле электронное защиты электродвигателей РЕЗЕ-6М

• Установить реле на монтажную рейку вблизи от управляемого им пускателя. Перед установкой вытянуть отверткой монтажную защелку, а после установки – отпустить ее. При отсутствии рядом с пускателем монтажной рейки последнюю следует взять из комплекта поставки реле и закрепить двумя винтами М4.
• Закрепить датчики тока на двух фазных проводах, соединяющих пускатель и двигатель (см. рис. 4.3).
• Установить датчик температуры на корпусе двигателя (в клеммной коробке) винтом М4.
• Соединить «витыми парами» клеммы датчиков тока и датчика температуры с одноименными клеммами реле.
• Произвести монтаж схемы электрической соединений реле согласно рис. 6.1 руководства.
• Внимание! Клеммы 6, 8 должны быть соединены с одной и той же фазой.

Комплект поставки РЕЗЕ-6М:

• 1) РЕЗЕ-6М, шт. 1;
• 2) датчик тока, шт. 2;
• 3) датчик температуры, шт. 1;
• 4) винт М4 ГОСТ 1491-72, шт. 3;
• 5) гайка М4 ГОСТ 5915-70, шт. 2;
• 6) шайба 4.01.02 ГОСТ 11371-68, шт. 2;
• 7) рейка монтажная ТН 35-7,5, шт. 1;
• 8) руководство по эксплуатации, экз. 1.

Гарантия нового реле защиты электродвигателя РЕЗЕ-6М составляет 24 месяца с даты отгрузки со склада ООО "Фирма Контрагент".
