Пневмодроссель с обратным клапаном П-ДМ, дроссель П-ДМ-10-2, П-ДМ 25-2, П-Д 16-2, 06-2, 04-2

Пневмодроссель с обратным клапаном П-ДМ, дроссель П-ДМ-10-2, П-ДМ 25-2, П-Д 16-2, 06-2, 04-2
  • Артикул: 04174 (Оптовая Цена грн с НДС) Актуальна с 06.05.15
    Пневмодроссель П-ДМ 04-2 (Dy4) К1/8" 211,00 грн.
    Пневмодроссель П-ДМ 06-2 (Dy6) К1/4" 222,00 грн.
    Пневмодроссель П-ДМ 10-2 (Dy10) КЗ/8" 230,00 грн.

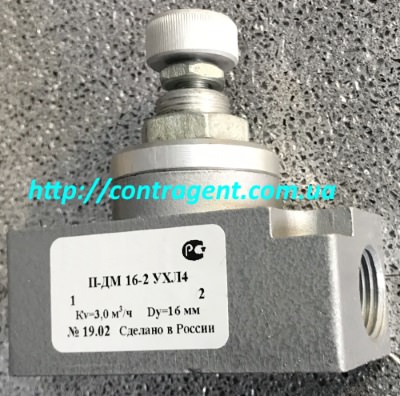

    Пневмодроссель П-ДМ 16-2 (Dу16) К1/2" 270,00 грн.
    Пневмодроссель П-ДМ 25-2 (Dy25)К1" 433,00 грн.
    В корзину! Удалить из корзины
Предназначены для регулирования расхода сжатого воздуха давлением от 0,1 до 1,0 МПа в одном направлении и обеспечения свободного прохода воздуха в обратном направлении.

Дроссель П-ДМ 04-2, П-ДМ 06-2, П-ДМ 10-2, П-ДМ 16-2, П-ДМ 25-2     Пневмодроссели (регуляторы расхода) ПДМ 04-2, ПДМ 06-2, ПДМ 10-2 (аналог В77-13), ПДМ 16-2 (аналог В77-14), ПДМ 25-2 (аналог В77-26) с обратным клапаном.


     Калибровка дросселя П-ДМ на необходимый расход рабочего газа происходит путём вращения регулировочной ручки, положение которой фиксируется гайкой. При изменении направления движения потока сжатого воздуха манжета отходит от седла в корпусе, обеспечивая свободный проход воздуха в обратном направлении. Пневмодроссели П-ДМ 04-2, П-Д М 06-2, П-ДМ 10-2, П-ДМ 16-2, П-ДМ 25-2 монтируется непосредственно на трубопроводе в любом положении. Стрелочка на корпусе дросселя П-ДМ указывает направление движения потока рабочего газа (им обычно является воздух), при котором клапан закрыт и воздух дросселируется. Стрелка на регулировочной ручке указывает направление вращения, соответствующее уменьшению расхода сжатого воздуха.
     Сжатый воздух, подводимый к дросселям ПДМ, должен быть не грубее 10 класса загрязненности по ГОСТ 17433-80. Виброустойчивость и вибропрочность дросселей соответствует II степени жесткости по ГОСТ 28988.



Технические параметры дросселя П-ДМ 04-2, П-ДМ 06-2, П-ДМ 10-2, П-ДМ 16-2, П-ДМ 25-2

Параметры дросселя П-ДМ (П-Д) Значения для типоразмеров
П-ДМ 04-2 П-ДМ 06-2 П-ДМ 10-2 П-ДМ 16-2 П-ДМ 25-2
Условный проход, мм 4 6 10 16 25
Пропускная способность (Kv) через открытый обратный клапан, м³/ч, не менее 0,32 0,70 1,80 3,00 7,00
Пропускная способность (Kv) через открытый дроссель при закрытом обратном клапане, м³/ч, не менее 0,16 0,35 0,90 1,70 4,00
Утечка воздуха в направлении дросселирования при закрытом дросселе, в диапазоне рабочих давлений, см³/мин, не более 32 40 63 80 125
Присоединение К1/8" К1/4" К3/8" К1/2" К1"
Давление открывания обратного клапана, МПа (кгс/см²), не более 0,03 (0,30)
Масса, кг, не более 0,06 0,13 0,20 0,27 0,55

     При заказе пневмодросселя с обратным клапаном П-ДМ используются следующие обозначения:
     Пневмодроссель П-ДМ 04-2, П-ДМ 06-2, П-ДМ 10-2, П-ДМ 16-2, П-ДМ 25-2, П-ДМ04-2, П-ДМ06-2, П-ДМ10-2, П-ДМ16-2, П-ДМ25-2. (применение ПДМ04-2 цена, ПДМ06-2 Украина, ПДМ10-2, пневмат ПДМ 04 2, дроссель  ПДМ 06 2, где купить ПДМ 10 2, ПДМ042, описание ПДМ062, продажа ПДМ102.)



Также ООО "ФИРМА КОНТРАГЕНТ" имеет возможность поставки следующих позиций контрольно-регулирующей пневмоаппаратуры: Клапаны предохранительные П-КАП25, П-КАП16-1Пневмодроссели с глушителем П-ДГПневмоклапан П-КГ (0,5-6,3 МПа)Пневмоклапан П-КРМПневмоклапан П-КРТ.000Пневмоклапан обратный П-0 (ПО 06 - ПО25)Пневмоклапан быстрого выхлопа П-КБВ, Пневмоклапан ИЛИ типа П-КЧПневмодроссель П-ДКПневмоемкость ПЕ (П-Е) 1,0 МПаИндикаторы давления П-ИД.



Это и другое пневмооборудование Вы можете приобрести связавшись с менеджерами по продажам ООО "ФИРМА КОНТРАГЕНТ".
