Конструкция обратного клапана VNR выполнена с пружиной, что позволят работать при малых перепадах давления на входе и выходе.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ КЛАПАНОВ VNR:
Материалы автоматического обратного клапана VNR:
Крепление пневмоклапана обратного VNR в любом положении.
Возможные варианты присоединений M5, G1/8, G1/4, G3/8, G1/2, G3/4, G1
tраб 0°C ÷ 80°C (при сухом воздухе -20°C)
Рабочая среда: очищенный сжатый воздух без необходимости обязательного маслораспыления.
Одя обеспечения исправной работы обратного пневмоклапана VNR требуется установка центробежного фильтра 25 мкм для обеспечения класса очистки воздуха по стандарту ISO 8573-1:2010
Страна-производитель: Италия.
Модель пневмоклапана | R | L | SW | D | Q (Нл/мин) | MIN рабочее давление Pmin (бар) |
MAX рабочее давление Pmax (бар) |
VNR-205-M5 | M5 | 25 | 8 | 9 | 50 | 1 | 10 |
VNR-210-1/8 | G1/8" | 34 | 13 | 15 | 600 | 0,2 | 10 |

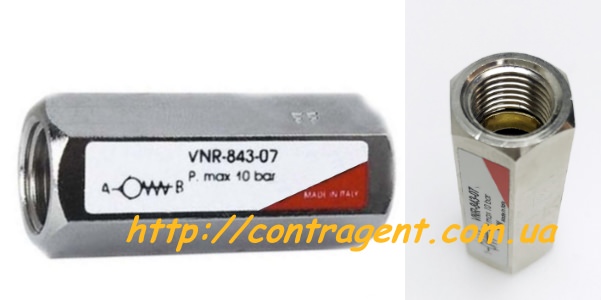

VNR-843-07 | G1/4" | 43 | 17 | 20 | 1400 | 0,2 | 10 |
VNR-238-3/8 | G3/8" | 55 | 23 | 34,5 | 3000 | 0,02 | 25 |
VNR-212-1/2 | G1/2" | 58,5 | 27 | 34,5 | 5800 | 0,02 | 25 |
VNR-234-3/4 | G3/4" | 65 | 33 | 41,5 | 8000 | 0,06 | 25 |
VNR-201-1 | G1" | 74,5 | 40 | 48 | 13000 | 0,06 | 25 |

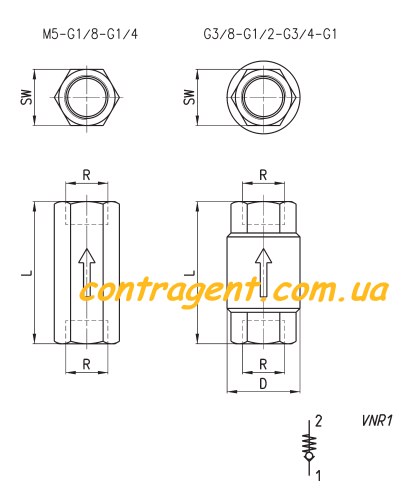

Чертеж пневмоклапанов обратных VNR:
