Цифровой амперметр ЦА 0204, ЦА 0303. Вольтметр ЦВ 0204, ЦВ 0303

Цифровой амперметр ЦА 0204, ЦА 0303. Вольтметр ЦВ 0204, ЦВ 0303
  • Артикул: 03866 (Цена включая НДС). От 20.01.2019
    Амперметр постоянного тока ЦА0204-2 2 540,00 грн.
    Амперметр постоянного тока ЦА0204-3 2 360,00 грн.
    Амперметр переменного тока ЦА0303-2 2 540,00 грн.
    Амперметр переменного тока ЦА0303-3 2 360,00 грн.
    Вольтметры постоянного напряжения ЦВ0204-2 2 540,00 грн.
    Вольтметры постоянного напряжения ЦВ0204-3 2 360,00 грн.
    Вольтметры переменного напряжения ЦВ0303-2 2 540,00 грн.
    Вольтметры переменного напряжения ЦВ0303-3 2 360,00 грн.
    В корзину! Удалить из корзины

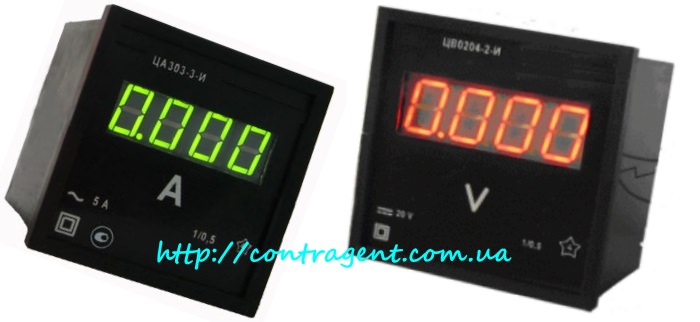

Амперметры ЦА 0204, ЦА 0303 и вольтметры ЦВ 0204, ЦВ 0303 предназначены для измерения силы постоянного тока и напряжения

(ЦА 0204, ЦВ 0204) сетей постоянного тока и среднеквадратического значения силы переменного тока и напряжения (ЦА 0303, ЦВ 0303) сетей переменного тока синусоидальной формы частотой 50 Гц. Приборы стационарно электронные с преобразованием измеряемой величины микроконтроллером и отображением результата измерения на 4-х разрядном цифровом индикаторе.

Стандартный класс точности приборов ЦА и ЦВ: 1,0 (0,5).

Возможно изготовление амперметров ЦА и вольтметров ЦВ с Кл. точности 0,5 - цена будет незначительно дороже.

Отсчет показаний цифровой четырехразрядный.

Вольтметры ЦВ в зависимости от габаритных размеров по фланцу и вида электрического питания имеют исполнения:

  • ЦВ0204-2-С, ЦВ0303-2-С (размер по фланцу 96 mm х 96 mm, питание от сети постоянного или переменного тока U от 100 V до 250 V); буква "С" означает Сеть.
  • ЦВ0204-2-И, ЦВ0303-2-И (размер по фланцу 96 mm х 96 mm, питание от источника постоянного тока U от 10 V до 15 V; буква "И" означает Источник.
  • ЦВ0204-3-С, ЦВ0303-3-С ( размер по фланцу 72 mm х 72 mm, питание от сети постоянного или переменного тока U от 100 V до 250 V);
  • ЦВ0204-3-И, ЦВ0303-3-И (размер по фланцу 72 mm х 72 mm, питание от источника постоянного тока U от 10 V до 15 V.

Основные значения вольтметров ЦВ:

Наименование и тип прибора Конечное значение диапазона измерений Диапазон показаний Разрешающая способность Способ включения
Вольтметры
постоянного напряжения
ЦВ0204-2,
ЦВ0204-3
20 V
50 V
100 V
(0 – 24,00) V
(0-60,00) V
(0-120,0) V
0,025 V
0,1 V
0,2 V
непосредственный
Вольтметры
переменного напряжения
ЦВ0303-2,
ЦВ0303-3
7,5 V
10 V
30 V
50 V
75 V
100 V
300 V
500 V
(0 -9,000) V
(0 -12,00) V
(0 -36,00) V
(0 -60,00) V
(0 -90,00) V
(0-120,0) V
(0-360,0) V
(0-600,0) V
0,01 V
0,02 V
0,05 V
0,1 V
0,1 V
0,2 V
0,5 V
1 V
непосредственный
3000 V (3 kV)
7500 V (7,5 kV)
10000 V (10 kV)
12500 V (12,5 kV)
20000 V (20 kV)
35000 V (35 kV)
60000 V (60 kV)
125000 V (125 kV)
(0-3,600) kV
(0-9,000) kV
(0-12,00) kV
(0-15,00) kV
(0-24,00) kV
(0-42,00) kV
(0-72,00) kV
(0-150,00) kV
0,005 kV
0,01 kV
0,02 kV
0,02 kV
0,025 kV
0,05 kV
0,1 kV
0,2 kV
с трансформатором
напряжения Х/100 V
  • Начальное значение диапазона измерения равно 0,1 конечного значения.
  • Мощность, потребляемая прибором ЦВ, не более 3V×A.
  • m kg, не более,
    • ЦВ0204-2, ЦВ0303-2 – 0,25 kg
    • ЦВ0204-3, ЦВ0303-3 – 0,2 kg.
  • Степень защиты: IP30.
  • Вольтметры ЦВ допускают крепление к щитам толщиной до 8 mm.
  • Установочные размеры для монтажа приборов к щиту:
ПриборС, мм
ЦВ0204-2, ЦВ0303-2 92+0,8
ЦВ0204-3, ЦВ0303-3 68+0,7


Амперметры ЦА 0204, ЦА 0303 и вольтметры ЦВ 0204, ЦВ 0303 от ООО "ФИРМА КОНТРАГЕНТ" г. Харьков поставляются с паспортами (с клеймом отдела технического контроля и гос метролога - гербовая) и имеют гарантию 12 месяцев. Служба технической поддержки и сервисного сопровождения ООО «ФИРМА КОНТРАГЕНТ» осуществляет гарантийное и постгарантийное техническое обслуживание Амперметров ЦА-0204, ЦА-0303 и вольтметров ЦВ-0204, ЦВ-0303.

                 Описание и применение цифровых амперметров ЦА0204 и ЦА0303:

Амперметры ЦА0204 И ЦА0303, в зависимости от габаритных размеров по фланцу и вида электрического питания имеют исполнения:

  • Амперметры ЦА0204-2-С, амперметры ЦА0303-2-С (фланец 96 mm х 96 mm, питание от сети постоянного или переменного тока U от 100 V до 250 V);
  • Амперметр ЦА0204-2-И, амперметр ЦА0303-2-И (фланец 96 mm х 96 mm, питание от источника  постоянного тока U от 10 V до 15 V);
  • Амперметры ЦА0204-3-С, амперметры ЦА0303-3-С (фланец 72 mm х 72 mm, питание от сети постоянного или переменного тока U от 100 V до 250 V);
  • Амперметр ЦА0204-3-И, амперметр ЦА0303-3-И (фланец 72 mm х 72 mm, питание от источника постоянного тока U от 10 V до 15 V).

Основные показатели амперметров серии ЦА:

Наименование и тип прибораКонечное значение диапазона измеренийДиапазон показанийРазрешающая способностьСпособ включения
Амперметры постоянного тока
ЦА0204-2 0,1 A (100 mA)
0,5 A (500 mA)
1 А
10 А
(0 – 120,0) mA
(0 – 600,0) mA
(0 – 1,200) A
(0 – 12,00) A
0,2 mA
1 mA
0,002 A
0,02 А
непосредственный
ЦА0204-3 75 A
750 A
(0 – 90,00) A
(0 – 900,0 ) A
0,1 A
1 A
с наружным шунтом 75mV
Амперметры переменного тока
ЦА0303-2 0,1 A (100 mA)
0,3 A (300 mA)
0,5 A (500 mA)
0,75 A (750 mA)
1 A
3 A
5 А
7,5 А
10 А
(0-120,0 ) mA
(0 -360,0 ) mA
(0-600,0 ) mA
(0-900,0 ) mA
(0-1,200) А
(0-3,600) А
(0-6,000) А
(0-9,000) А
(0-12,00) А
0,2 mA
0,5 mA
1 mA
1 mA
0,002 A
0,005 A
0,01 A
0,01 A
0,02 A
непосредственный
ЦА0303-3 10 А
30 А
50 А
75 А
100 А
150 А
200 А
300 А
400 А
500 А
600 А
750 А
1000 А (1 kA)
1500 А (1,5 kA)
2500 А (2,5 kA)
5000 А (5 kA)
10000 А (10 kA)
(0-12,00) А
(0-36,00) А
(0-60,00) А
(0-90,00 ) А
(0-120,0) А
(0-180,0) А
(0-240,0) А
(0-360,0) А
(0-480,0) А
(0-600,0) А
(0-720,0) А
(0-900,0) А
(0-1,200) kA
0-1,800) kA
(0-3,000) kA
(0-6,000) kA
(0-12,00) kA
0,02 А
0,05 А
0,1 А
0,1 А
0,2 А
0,25 А
0,3 А
0,5 А
0,75 А
1 А
1 А
1 A
0,002 kA
0,002 kA
0,005 kA
0,01 kA
0,02 kA
с трансформатором тока Х/5 А

Начальное значение диапазона измерения равно 0,1 конечного значения.

  • Рабочие условия применения (климатические воздействия):
    • температура окружающего воздуха от минус 30 °С до плюс 50 °С,
    • относительная влажность воздуха до 90 % при температуре 30 °С.
  • Мощность, потребляемая прибором, не более 3V×A.
  • Масса приборов, kg, не более,
      • ЦА0204-2, ЦА0303-2 – 0,25 kg
      • ЦА0204-3, ЦА0303-3 – 0,2 kg.

    Приборы ЦА0204, ЦА0303 изготавливаются    в   соответствии  с    требованиями ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия», ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока и сопротивления. Общие технические     требования   и    методы    испытаний»   и    ТУ У.

    По требованиям безопасности приборы ЦА0204, ЦА0303 соответствуют требованиям  ГОСТ 26104-89 «Средства измерений электронные. Технические требования в части безопасности. Методы испытаний» и  ГОСТ Р 51350–99 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования» и относятся к  изделиям категории монтажа (категории перенапряжения) II и степени загрязнения 2.

    Приборы ЦА0204, ЦА0303 имеют усиленную изоляцию и по степени защиты от поражения электрическим током относятся к оборудованию класса защиты II.

    По климатическим и механическим условиям применения приборы относятся к средствам измерения группы 5 ГОСТ 22261 .

    На приборах ЦА0204, ЦА0303 нанесены следующие знаки и символы:

             - обозначение типа прибора;

             - конечное значение диапазона измерений (по таблице выше);

             - единица измеряемой величины;

             - обозначение класса точности 1/0,5;

             - электрическая цепь, относительно  корпуса,  испытана напряжением  4 кV;

             - месяц и год изготовления;

    ~  или ---     - цепь переменного или постоянного тока;

      ~               - цепь постоянного и переменного тока;

       +               - положительный  контакт цепи постоянного тока;

    Х/5(Х/100)  - коэффициент трансформации трансформатора тока (напряжения), для приборов включаемых через трансформатор;

     75 mV        - для амперметров, включаемых с наружным шунтом;

     Разъемное подключение к контролируемой сети и к сети питания обеспечивается проводниками с поперечным сечением до 2,5 mm2.

     Приборы допускают питание как от отдельной сети так и от контролируемой сети.

     Приборы ЦА-0204, ЦА-0303 допускается монтировать как на ферромагнитном так и неферромагнитном щитах.

    ВНИМАНИЕ! Монтаж прибора ЦА-0204 (ЦА-0303) проводить при обесточенной цепи и заземленном щите.

    Концы монтажных проводников контролируемой сети и сети питания зачистите от изоляции на 6-8 мм и залудите.

    Открутите на 3-4 оборота неспадающие винты клеммных колодок, вставьте залуженные концы монтажных проводников в гнезда клеммных колодок сверху в соответствии с маркировкой для цепей постоянного тока и закрутите винты (контролируемую сеть подключайте к крайним гнездам 3-х клеммной колодки).

    Убедитесь в надежности закрепления проводников в гнездах клеммных колодок.

    Показания приборов ЦА-0204 (ЦА-0303) после включения достоверны по истечении времени установления рабочего режима – 5 min.

    Погрешность приборов ЦА-0204 (ЦА-0303), включаемых через измерительные трансформаторы, нормированы без учета соответствующих погрешностей измерительных трансформаторов.

    Если измеряемая величина превышает 1,2 конечного значения диапазона измерения на индикаторе появляется надпись: ПЕР.С –символизирующая  перегрузку по току у амперметров и  ПЕР.Н -  перегрузку по напряжению у вольтметров.

    При последовательном (параллельном) включении нескольких амперметров  ЦА0204-2-И, ЦА0204-3-И, ЦА0303-2-И, ЦА0303-3-И (вольтметры ЦВ0204-2-И, ЦВ0204-3-И, ЦВ0303-2-И, ЦВ-303-3-И) электропитание каждого амперметра (вольтметра) осуществляют от автономного источника.

    Калибровка приборов проводится во время выпуска из производства, после ремонта и во время эксплуатации.

    Межкалибровочный интервал – 2 года.
