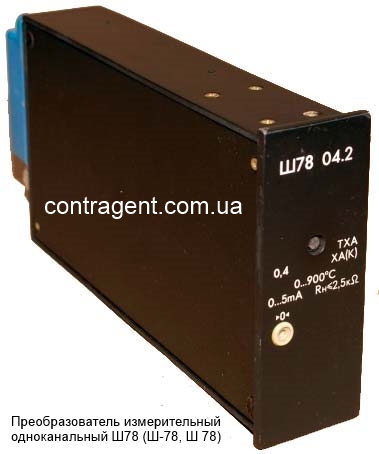

Преобразователь измерительный одноканальный Ш78 (Ш-78, Ш 78)

ДВТ-013н
Назначение: преобразование сигналов электрических термопреобразователей типов ТХК, ТХА, ТПП, ТВР, ТПР.
     Преобразователь измерительный одноканальный Ш78 также преобразует сигналы датчиков напряжения постоянного тока (с диапазоном входных сигналов до 50мВ) в унифицированный сигнал постоянного тока 0мА-5мА или напряжения постоянного тока 0В-10В.

    Технические характеристики приборов преобразователи измерительные одноканальные Ш78 (ш-78, ш 78):

    Диапазон измеряемых t -200ºС-+1800ºС;
    Класс точности - 0,25; 0,4;
    Диапазон изменения выходного сигнала постоянного тока или напряжения прибора преобразователь измерительный одноканальный Ш78:
     - на нагрузке 0 кОм-2,5 кОм - 0мА-5мА;
     - на нагрузке не менее 2,5 кОм - 0В-10В;

Преобразователь Ш78 2.008.00 состоит из литой рамы и двух боковых крышек. На раме крепится несущая плата с печатным монтажом. Преобразователь Ш78 устанавливается в вырезе щита и крепится с помощью двух кронштейнов (см. рисунок ниже).
монтажный чертеж contragent.com.ua 78

    Питание прибора преобразователь измерительный одноканальный Ш78:
     - от сети переменного тока напряжением 220В(+22В/-33В), частотой 50Гц±1Гц;
     - от сети постоянного тока напряжением 240В(+24В/-36В), частотой 60Гц±1Гц;
    Потребляемая прибором преобразователь Ш78 измерительный одноканальный мощность:
     - от источника переменного тока 220В - не более 6В∙А;
     - от источника постоянного тока - 3Вт;
    Температура окружающего воздуха:
     - рабочая - 5ºС-60ºС;
     - нормальная - 20ºС±5ºС;
    Относительная влажность:
     - рабочая - 30%-80%;
     - нормальная - не более 80%;
    Габаритные размеры прибора измерительного Ш78 равны 60 на 160 на 355 мм;
    Масса - не более 2,5кг;
    ООО "ФИРМА КОНТРАГЕНТ" гарантирует соответствие качества прибора  измерительного одноканального Ш78 требованиям технических условий ТУ при соблюдении потребителем условий и правил монтажа и эксплуатации.
