Клапан дыхательный КДС 1500 /150, КДС 1500/200, 1500/250, 1500/350, КДС 3000 /150 … 500
со встроенным огнепреградителем предназначены для герметизации газового пространства резервуаров с нефтью, нефтепродуктами и другими техническими жидкостями, и регулирования давления в этом пространстве в заданных пределах.
|
№ |
Наименование |
| 1 | Клапан дыхательный КДС 2-1500 Л/250У1/ПК ТУ 26-02-1009-93 в комплекте с прокладками, креплением. |
| 2 | Клапан дыхательный КДС 2-3000 Л/500У1/ПК ТУ 26-02-1009-93 в комплекте с прокладками, креплением. |
| Название | Модель | Цена грн. с НДС от 01.05.2021 года | Артикул |
|
Клапан дыхательный совмещенный |
КДС 1500/150С, 1500/200С, 1500/250С, 1500/350С (стальной) | 81000,00 | 01080 |
| КДС 1500/150, 1500/200, 1500/250, 1500/350 (алюминиевый) | 145000,00 | 01081 | |
| КДС-1500/500С | 116790,00 | 01082 | |
| КДС-1500/500 | 138252,00 | 01083 | |
| КДС 3000/150, 3000/200, 3000/250, 3000/350 (алюминиевый) | 177522,00 | 01084 | |
| КДС 3000/500 (алюминиевый) | 179424,00 | 01085 |
Клапаны дыхательные совмещенные типа КДС со встроенным огнепреградителем работают как в режиме дыхательных, так и предохранительных.
В особых случаях комплектуются устройствами для применения в качестве аварийного клапана для сброса давления в резервуаре при интенсивном нагревании газового пространства резервуара от пожара соседних резервуаров, кипения продукта внутри резервуара или его взрыва.
Клапаны типа КДС выпускаются в климатических исполнениях Т, У и УХЛ категории размещения 1 по ГОСТ 15150-69.
Главные преимущества конструкции дыхательных клапанов ОАО «НЕФТЕМАШ»-САПКОН г. Саратов состоят в том, что клапаны разработаны для условий Сибири и Крайнего Севера.
Конструкция клапана типа КДС предусматривает высокую герметичность и точность срабатывания затворов давления и вакуума, что в свою очередь позволяет сократить потери легких фракций нефтепродуктов при хранении и уменьшить загрязнение окружающей среды. Контактирующие поверхности тарелок и седел всех затворов имеют специальное покрытие из тефлона. Тарелки вакуума и давления крепятся на гибких фторопластовых пластинах. Внутренние полости клапана не имеют перегородок и горизонтальных полок, что обеспечивает беспрепятственный сток конденсата из полости клапана внутрь резервуара. Конструкция и размеры полостей клапана обеспечивают работоспособность клапана при толщине инея на внутренних поверхностях до 5 см.
Конструкция клапана позволяет производить быструю замену встроенного огнепреградителя на новый или на проставку путем подъема корпуса клапана при помощи специальных шпилек.
В комплект поставки клапана типа КДС входит диск-отражатель.
Клапаны типа КДС защищены тремя патентами РФ.
Пример условного обозначения при заказе:
КДС-1500/150-1-А УХЛ1 ТУ26-02-1009-93, где:
КДС – клапан дыхательный совмещенный;
1500 – пропускная способность (при Ду - 500 мм), м3/час;
150-условный проход;
1 – с нижним расположением огнепреградителя;
А-корпус из алюминия;
УХЛ – климатическое исполнение. 1 – категория размещения
Клапан КДС поставляется с диском-отражателем
Возможна поставка с:
- монтажным патрубком
- ответным фланцем
- прокладками и крепежом
По требованию заказчика рабочие параметры клапана (давление и вакуум) могут быть изменены на другие значения.
Так выглядят запакованные клапана КДС 3000/500 - готовые к отгрузке:
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
|
Наименование основных Характеристик |
Величина параметров |
|||||||||||
|
Типоразмеры клапана |
||||||||||||
|
КДС2-1500; КДС2-1500Л |
КДС2-3000; КДС2-3000Л |
|||||||||||
|
Условный проход Ду, мм |
150 |
200 |
250 |
350 |
500 |
250 |
350 |
500 |
||||
|
Рабочее давление, Па (мм вод.ст.), не более |
2000 (200) |
|||||||||||
|
Рабочий вакуум, Па (мм вод.ст.), не более |
250 (25) |
|||||||||||
|
Давление срабатывания, Па (мм вод.ст.), не более |
1500 - 1600 (150-160) |
|||||||||||
|
Вакуум срабатывания, Па (мм вод.ст.), не более |
100 – 150(10-15) |
|||||||||||
|
Герметичность, м3*Па/с, не более |
1,7*10-5 |
2,35*10-5 |
||||||||||
|
Максимальная пропускная способность, м3/ч, не менее |
450 |
750 |
1000 |
1300 |
1500 |
1100 |
2400 |
3000 |
||||
|
Габаритные размеры, мм, не более: - длина - ширина - высота - высота (без диска-отражателя) |
950 950 2000 1000
|
950 950 1900 900
|
1300 1300 2400 1400 |
1300 1300 2300 1300 |
||||||||
|
Присоединительные размеры: Межцентровое расстояние Д1, мм Диаметр отверстий D, мм
Количество отверстий n, шт. |
225
18
4 |
280
18
4 |
335
18
6 |
445
22
6 |
600
22
16 |
335
18
6 |
445
22
6 |
600
22
16 |
||||
|
m клапана КДС, кг не более |
105 |
95 |
190 |
|||||||||

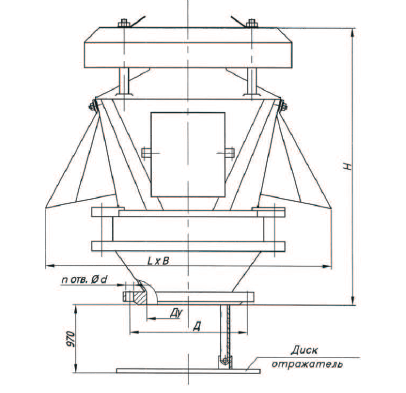

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
.
