Фильтр сливной ФС-II-80-6-1Т, 2Т; ФС-II-100-0,6-1Т; ФС-III-150-0,6-1Т

Фильтр сливной ФС-II-80-6-1Т, 2Т; ФС-II-100-0,6-1Т; ФС-III-150-0,6-1Т
  • Артикул: 05594 (Цена включая НДС) От 18.03.2016
    Фильтр проточный ФС-II-80-6-1Т 10 183,80 грн.
    Фильтр сливной ФСТВ-80 2 800,80 грн.
    Фильтр сетчатый сливной ФС-II-80-0,6-2Т 8 164,20 грн.

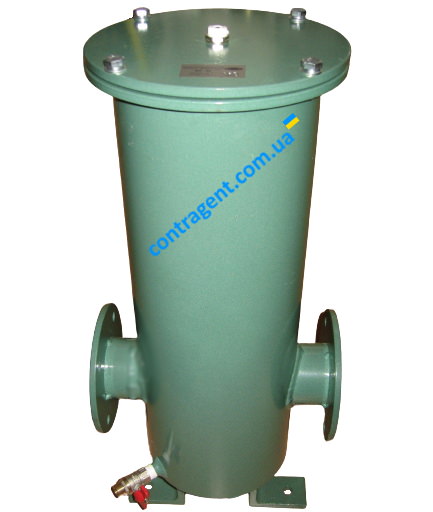

    Фильтр проточный ФП - 80 7 728,00 грн.
    Фильтр сливной ФС - 80 8 783,70 грн.
    Фильтр сливной ФС –80-3 (без ножек) 7 176,00 грн.
    В корзину! Удалить из корзины
Назначение: фильтрация на АЗС и нефтебазах светлых нефтепродуктов (бензин, дизтопливо, керосины)

 Фильтры сетчатые предназначены для фильтрации топлива от механических примесей с размерами свыше 0,3 мм. Фильтры (рис. 1 и таблица 1) устанавливаются на всасывающем трубопроводе насоса.

neftegaz

 Фильтры приведенные на рис. 4, 5, 6, 7 и в таблице 2 устанавливаются на АЗС для фильтрации продукта, сливаемого с бензовозов в резервуары. С этой же целью применяются фильтры типа ФСТВ-80 (рис. 8, 9). Температура эксплуатации фильтров: -40°С до +50°С. Конструкция фильтров и их размеры приведены на рисунке 1 и в таблице 1. Съемные крышка и элемент фильтрующий позволяют производить чистку фильтра и замену поврежденных деталей (сетки, рамки и т.д).

Наименование оборудования от ООО "ФИРМА КОНТРАГЕНТ" Марка, тип Цена грн с НДС (с марта 2016 г)
ФИЛЬТРЫ  сетчатые                    ФС-II-80-0,6-1Т (проточный, перед насосом) 10183,8
 Фильтр проточный ФП - 80 *  7728,00
ФС-II-80-0,6-2Т  (сливной) 8164,2
 Фильтр сливной ФС - 80 *  8783,7
Фильтр сливной ФС-80 -3 * 7176
ФС-II-100-0,6-1Т 11167,2
ФС-III-100-0,6-1Т 32498,4
ФС-III-80-0,6-1Т 10665,6
ФС-III-150-0,6-1Т 12269,4
ФС-V-600-1,0-12Д 75127,8
Фильтр сливной с тангенциальным входом ФСТВ-80 2800,8
Фильтр-отсекатель ФО-45(80) 10774

* по желанию заказчика, возможно установить фильтроэлемент полипропиленовый - фильтрация 60 мкм или фильтроэлемент из металлической сетки - фильтрация 300 мкм.

 Место установки фильтров сетчатых ФС-80-6-2Т, ФСТВ-80, ФС-80 изображено на рисунке ниже:

Фильтр сливной ФС-II-80-6-1Т

В качестве фильтрующего элемента используется сетка из нержавеющей стали. Для удаления воды и грязи в нижней части корпуса предусмотрена пробка (кран).

Фильтр сливной ФС-II-80-6-1Т является неотъемлемой частью любого резервуара ПОДЗЕМНЫХ И НАЗЕМНЫХ АВТОЗАПРАВОЧНИХ СТАНЦИЙ совместно с:

1. Клапаном КП-40.
2. Люком замерным ЛЗ-150.
3. Совмещенным механическим дыхательным клапаном СМДК 50АА.
4. Муфтой сливной MC-1 DN 50, 65, 75, 100.



Техническая характеристика

Табл.1
Изделие ФС-II-80-6-1Т
DN 80
D1 150/170/180
d1 18
n1 4/4/8
D2 150
d2 18
n2 4
H 556/581/581
h 120
B 450/402/400
Масса, кг, не более. 48,0/50,0/50,0
Изделие ФС-II-100-6-1Т
DN 100
D1 170/170/240
d1 18/18/22
n1 4/4/8
D2 170
d2 18
n2 4
H 581/396/556
h 132
B 434/436/436
Масса, кг, не более. 52,0/48,0/53,0
Табл.2
Изделие ФС-II-80-6-2Т
Вариант I, II
Условный проход, мм 80
Н, мм 494/ 526
В, мм 410
Масса, кг 37,0
Вариант III, IV
Условный проход, мм 80
Н, мм 612 / 581
В, мм 350 / 450
Масса, кг 39,0 / 50,0



Варианты для поиска:    ФИЛЬТРЫ СЕТЧАТЫЕ ФС-80(100)-6-1Т, ФИЛЬТРЬІ СЕТЧАТЬІЕ ФС-80-6-2Т, ФСТВ-80, Фильтры продам, купить Фильтр сливной ФС-11-80-6 1т Украина, цена Фильтр сливной ФС-11-80-6 1т для слива нефтепродуктов, описание, установка, Фильтр сливной ФС-11-80-6 2т применение, оптовая цена Фильтр сетчатый ФС-II-80-6-1Т ФС-II-80-6-2Т ФС-III-80-6-1Т, приобретение Фильтр сетчатый ФС-II-80-6-1Т ФС-II-80-6-2Т ФС-III-80-6-1Т Украине, производимые в Украине сливные фыльтры ФС-2-80-6-1-1т, где найти Фильтр сетчатый ФС-II-80-6-1Т ФС-II-80-6-2Т ФС-III-80-6-1Т для АЗС, почем , чертеж, ТЕХНОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ РЕЗЕРВУАРОВ ПОДЗЕМНЫХ И НАЗЕМНЫХ ДЛЯ АВТОЗАПРАВОЧНОЙ СТАНЦИИ, аналог новые, срочно фильтры сетсатые для резервуаров нефти, для нефтепродуктов, дешево продам оборудование для АЗС, Фильтр проточный ФП - 80.
